Salida de CC 3,3 V, 250 mA máx.
A
E/S configurada como entrada
B
E/S configurada como salida
Conector de alimentación
Entrada de alimentación. Utilice el adaptador de corriente suministrado o una fuente de
alimentación externa de 8-20 V CC, 16,1 W máx.
Función
GND
Alimentación de CC

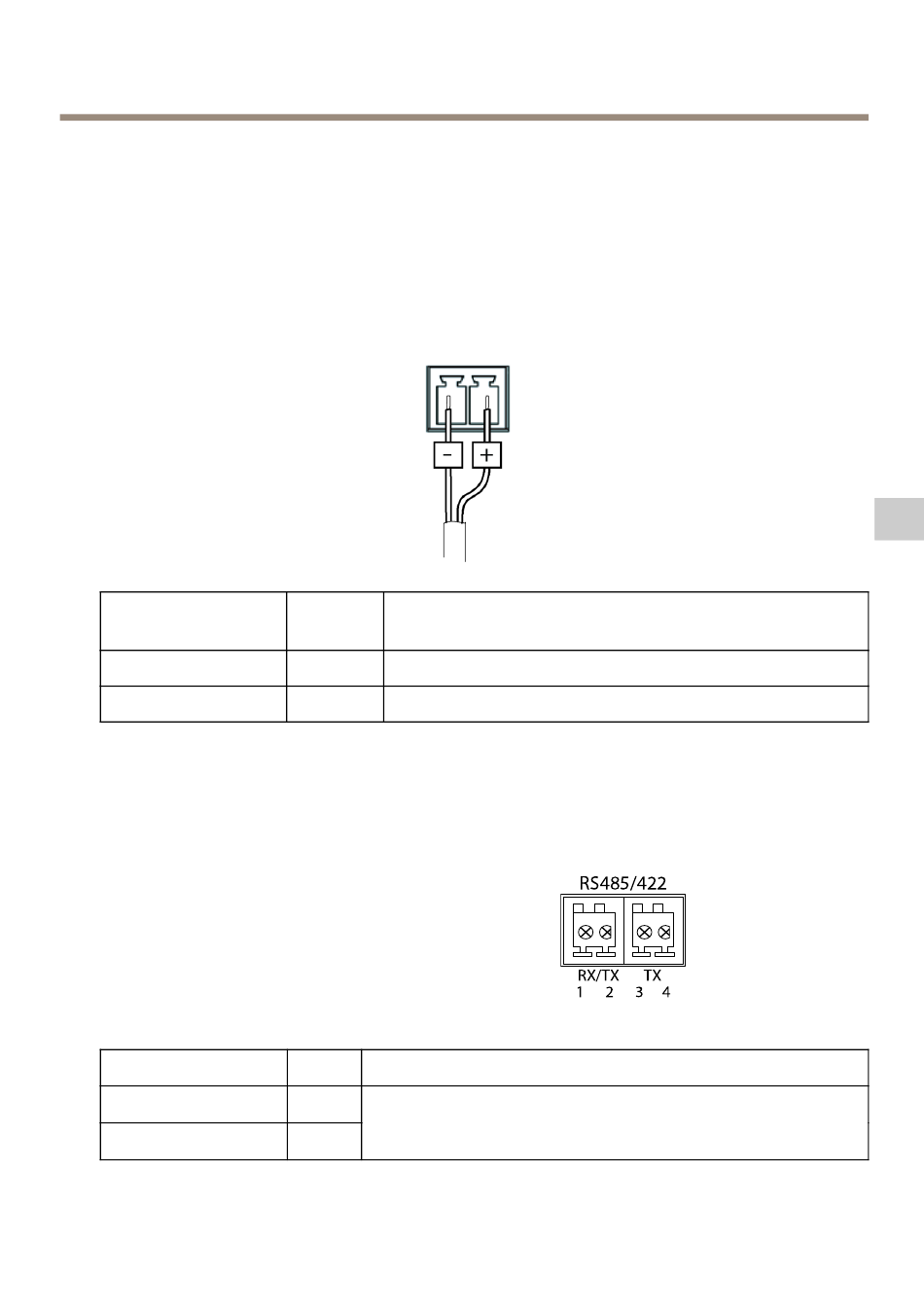

Conector RS485/RS422
Dos bloques de terminales de 2 pines para la interfaz serie RS485/RS422 usada para controlar
equipos auxiliares, como dispositivos de movimiento horizontal/vertical.
El puerto serie puede configurarse para admitir:
• Semidúplex RS485 de dos cables
• Dúplex completo RS485 de cuatro cables
• Símplex RS422 de dos cables
• Dúplex completo RS422 de cuatro cables
para comunicación dúplex punto a punto
Función
RS485/RS422 RX/TX A 1
RS485/RS422 RX/TX B 2
Número
Descripción
de pin
1
Masa
2
Entrada de alimentación, 8-20 V CC, 16,1 W máx.
Pin
Notas
(RX) para dúplex completo RS485/RS422
(RX/TX) para semidúplex RS485
75
