AXIS Q7404 Video Encoder

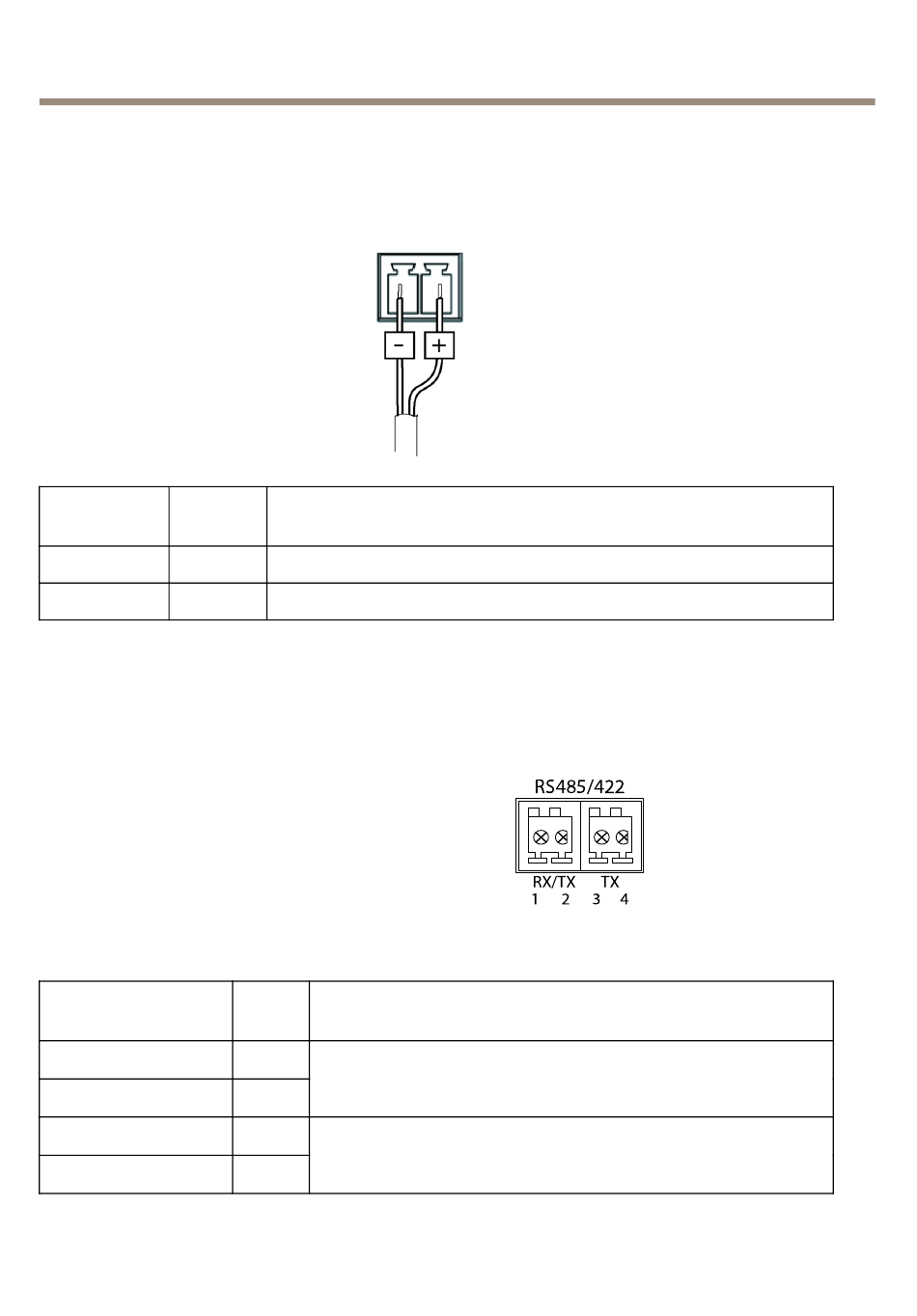

Netzanschluss
Leistungsaufnahme Das mitgelieferte Netzteil oder ein externes Netzteil mit 8 bis 20 V Gleichstrom
und maximal 16,1 W verwenden.
Funktion Kontakt
Nummer
1
GND
2
Gleichstrom
RS485-/RS422-Anschluss
Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422 zur Steuerung von
Zusatzgeräten, beispielsweise zum Schwenken und Neigen.
Der serielle Anschluss kann in den folgenden
Anschlussmodi konfiguriert werden:
• zweiadriger RS485-Halbduplex-Anschluss
• vieradriger RS485-Vollduplex-Anschluss
• zweiadriger RS422-Simplex-Anschluss
• vieradriger RS422-Vollduplex-Anschluss
(Punkt-zu-Punkt-Verbindung)
Funktion
RS485/RS422 RX/TX A 1
RS485/RS422 RX/TX B 2
RS485/RS422 TX A
RS485/RS422 TX B
Beschreibung
Erde
Leistungsaufnahme 8 bis 20 V Gleichstrom, max. 16,1 W
Kon- Hinweise
takt
(RX) RS485/RS422 für Vollduplex
(RX/TX) RS485 für Halbduplex
3
(TX) RS485/RS422 für Vollduplex
4
