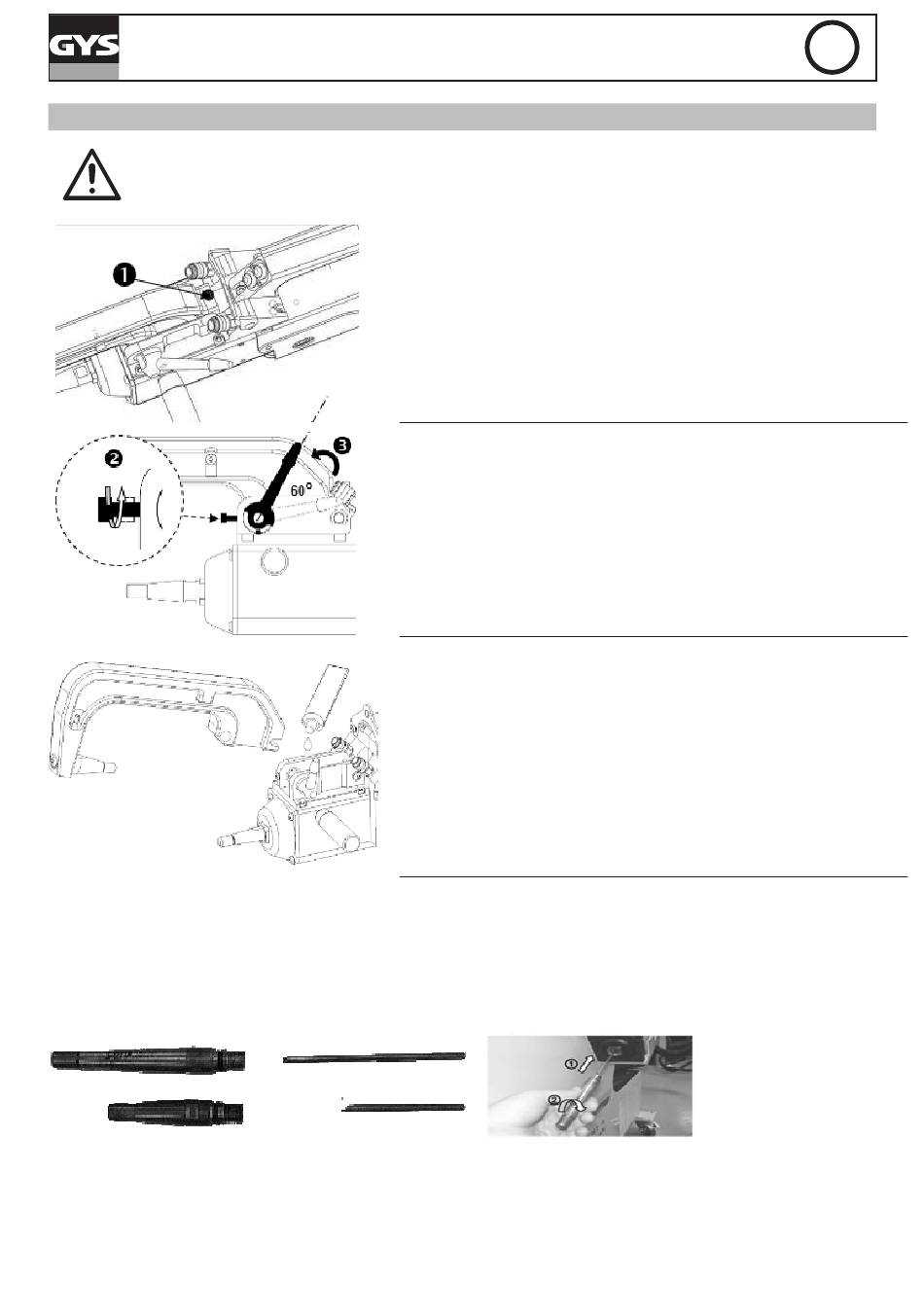

CAMBIO DE BRAZOS DE LA PINZA EN C
Leer atentamente las instrucciones siguientes.
Un mal ajuste o reglaje de los brazos de la pinza en C puede ocasionar un
sobrecalentamiento importante del brazo y de la pinza y deteriorarlos de manera irreversible.
Las anomalías consiguientes a un mal montaje no pueden gozar de la garantía.
Instalación particular de los brazos C2 y C8
Estos brazos necesitan cambiar la alargadera. Aflojar la alargadera corta con una llave llana y quitarla sin olvidar el inyector, recoger el líquido de
refrigeración situado en el eje de la pinza.
Centrar el inyector largo en el eje de la pinza (Atención : lado biselado al exterior), luego insertarlo manualmente (1). Colocar la alargadera larga y
atornillarla al eje de la pinza (par 15Nm como máximo) (2).
Alargadera larga
Alargadera corta
Tipo de alargaderas:
Alargadera corta: C1, C3, C4, C5, C6, C7, C9, C10
Alargadera larga: C2, C8
90
GYSPOT PTI S7
• Desconectar la máquina, quitando el disyuntor o eligiendo el modo « reglaje pinza ».
• Destornillar el tornillo (1) que mantiene el brazo a la pinza.
Dejarlo sobre el brazo por no perderlo.
• Desconectar los tubos de líquido de refrigeración.
• Destornillar el tornillo (2) y aflojar la palanca (3) al lado de la pinza.
• Quitar el brazo de la pinza.
• Coger otro brazo, grasar las superficies del brazo y del soporte con la ref.050440 que
entran en contacto.
Colocar el brazo en su soporte.
Inyector largo
Inyector corto
