Anwendung den C2 und C8 Elektrodenarme
Diese Arme erfordern ebenfalls den Austausch des beweglichen Pols. Lösen Sie mithilfe eines geeigneten Schraubschlüssels die kurze Verlängerung
und entfernen Sie die Einspritzdüsen. Fangen Sie die Kühlflüssigkeit der Zange auf.
Zentrieren Sie die längere Einspritzdüse mit der Zange zentrieren (Achtung: abgeschrägtes Ende nach außen), und einschieben (1). Schrauben Sie
die lange Verlängerung auf (max. Drehmoment: 15Nm) (2)
Lange Verlängerung
Kurze Verlängerung
Verlängerungstypen:
Kurze Verlängerung: C1, C3, C4, C5, C6, C7, C9, C10
Lange Verlängerung : C2, C8
68
GYSPOT PTI S7

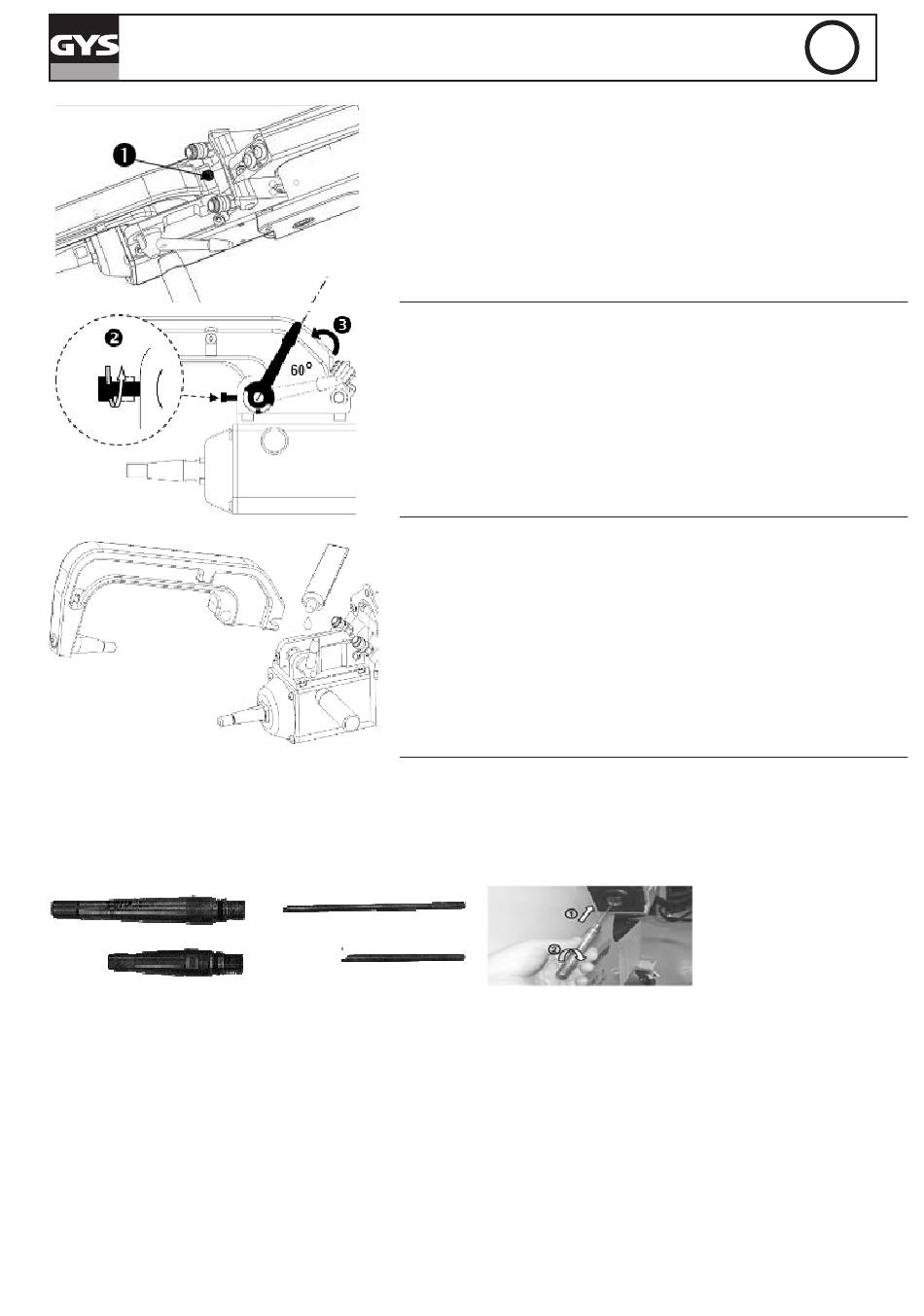

• Schalten Sie die Maschine aus, oder wählen Sie über die ESC-Taste den Montagemo-
dus an.
• Lösen Sie die Arretierschraube (1) und belassen Sie sie auf dem Arm, damit sie nicht
verloren geht!
• Entfernen Sie die Schnellkuppelungen der Wasseranschlüsse
• Schrauben Sie die Madenschraube ab (2) und Drehen Sie den Hebel (3) bis Sie die im
Bild beschriebene Position erreicht haben (60° Winkel mit der Bügelfixierung)
• Entfernen Sie den Bügel
• Nehmen Sie den zu montierenden Bügel und fetten Sie seine Kontaktflächen mit etwas
Kupferfett ein (Art.-Nr. 050440). Montieren Sie nun den Bügel an
Lange Einspritzdüse
Kurze Einspritzdüse
