5.6 - Point de contrôle
Le point de contrôle représente la température de l'eau
que l'unité doit produire. La régulation contrôle la tempé-
rature d'eau de retour de l'échangeur, mais la température
de départ de l'échangeur peut également être contrôlée
(nécessite une modification de configuration Service).
Point de contrôle = point de consigne actif + décalage
5.6.1 - Point de consigne actif
Deux points de consigne peuvent être sélectionnés pour le
mode froid et deux pour le mode chaud. Habituellement,
le deuxième point de consigne est utilisé pour les périodes
d'inoccupation.
En fonction du type d'exploitation en cours, le point de
consigne actif peut être sélectionné:
• par sélection d'item dans le menu GENUNIT,
• à l'aide de contacts secs utilisateurs,
• par des commandes de réseau,
• par la programmation horaire de consigne (program-
me Horaire n°2).
Les tableaux suivants récapitulent les sélections possibles
en fonction des types de contrôle (local, à distance ou
réseau) et des paramètres ci-dessous :
• Sélection de consigne en local: l'item LSP_SEL du
menu GENUNIT permet de sélectionner la consigne
active lorsque l'unité fonctionne en type d'exploita-
tion local.
• Mode de fonctionnement chaud/froid.
• Contacts sélection de consigne: état du contact de
sélection de consigne
• Etat programme Horaire n°2: programme horaire de
sélection de point de consigne.
MODE DE FONCTIONNEMENT LOCAL
ETAT DES PARAMETRES
Mode de Sélection
fonctionnement consigne en
chaud/froid local
froid sp 1
froid sp 2
froid auto
froid auto
chaud sp1
chaud sp 2
chaud auto
chaud auto
MODE DE FONCTIONNEMENT A DISTANCE
ETAT DES PARAMETRES
Mode de Contact sélection
fonctionnement de consigne
chaud/froid
froid sp1 (ouvert)
froid sp2 (fermé)
chaud sp1 (ouvert)
chaud sp2 (fermé)
Etat programme Point de consigne
horaire n°2 actif
- consigne froid 1
- consigne froid 2
occupé consigne froid 1
inoccupé consigne froid 2
- consigne chaud 1
- consigne chaud 2
occupé consigne chaud 1
inoccupé consigne chaud 2
Point de consigne actif
consigne froid 1
consigne froid 2
consigne chaud 1
consigne chaud 2
5.6.2 - décalage
Décalage signifie que le point de consigne actif est modifié
de telle manière que la puissance nécessaire de la machine
soit moindre (en refroidissement, le point de consigne est
augmenté, en chauffage il est abaissé). Cette modification
est en général une réaction à une baisse de charge. Pour le
système de régulation Pro-Dialog, la source de décalage
peut être configurée dans la configuration HCCONFIG,
elle peut être basée soit sur la température extérieure (qui
donne une mesure des tendances de charges du bâtiment)
soit sur la température de retour d'eau (delta T échangeur
qui donne une charge moyenne du bâtiment).
Suite à une baisse de la température extérieure ou une
baisse de delta T, le point de consigne froid est réajusté afin
d'optimiser les performances de l'unité.
Dans les deux cas, les paramètres de décalage, c'est-à-dire
pente, valeur d'origine et valeur maximale, sont configurés
dans le menu RESETCFG. Le décalage est une fonction
linéaire qui dépend de 3 paramètres:
• Une valeur de référence à laquelle le décalage est nul
(température extérieure ou delta T - pour décalage
nul).
• Une valeur de référence à laquelle le décalage est
maximum (température extérieure ou delta T - pour
décalage maximum).
• La valeur maximale de décalage.

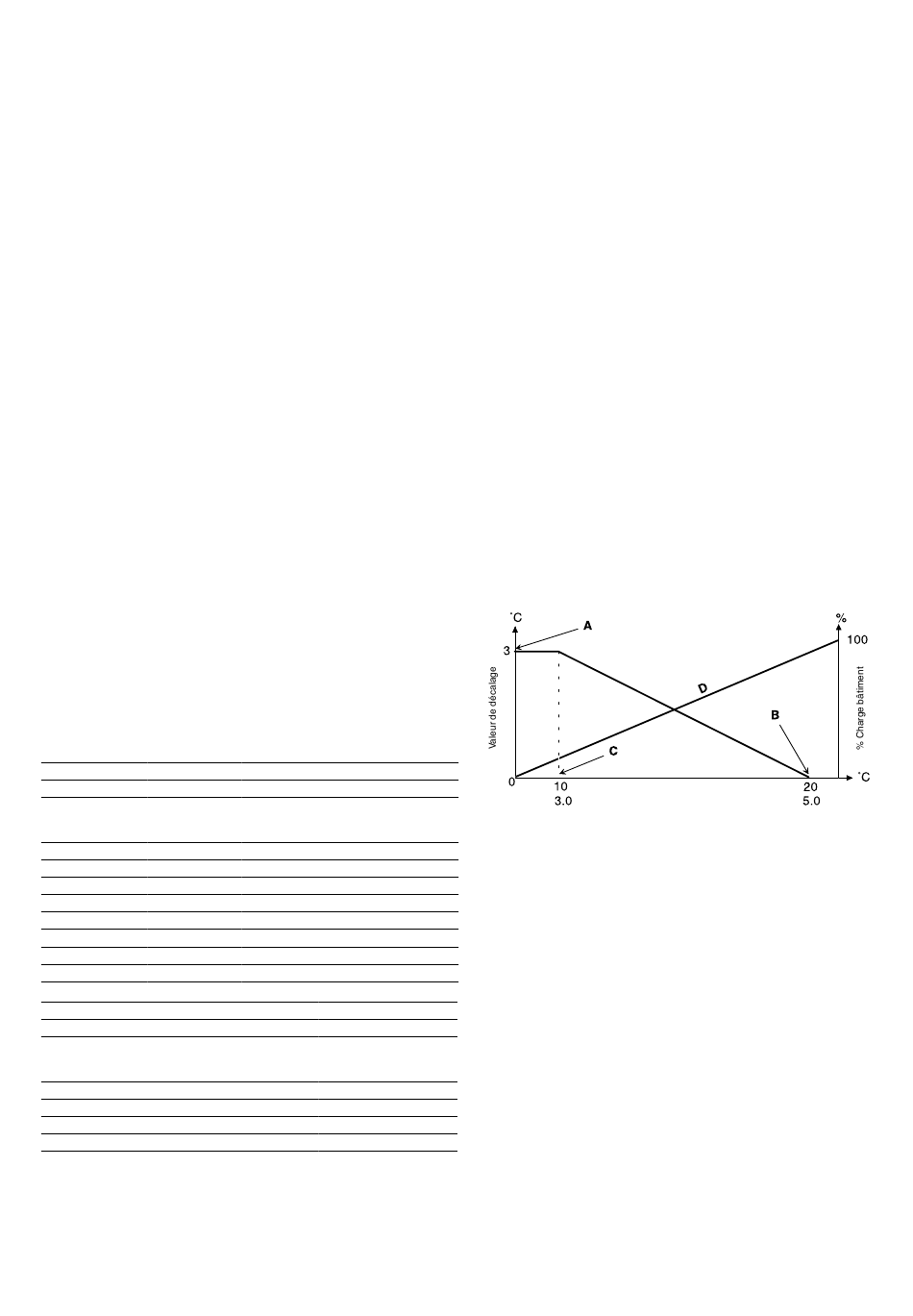

Exemple de décalage en mode froid basé sur
la température extérieure
Température extérieure (OAT)
Delta T à l'échangeur
Légende:
A valeur maximale de décalage
B OAT ou delta T pour décalage nul
C OAT ou delta T pour décalage maximum
D Charge du bâtiment

5.7 - Limitation de puissance

La limitation de puissance a pour but de restreindre la
consommation d'électricité. Le système Pro-Dialog permet
de limiter la puissance de l'unité au moyen des contacts
secs contrôlés par l'utilisateur.
La puissance de l'unité ne pourra excéder la consigne de
limitation activée par ces contacts. Les points de consigne
de limitation de puissance sont modifiables dans le menu
SETPOINT.
