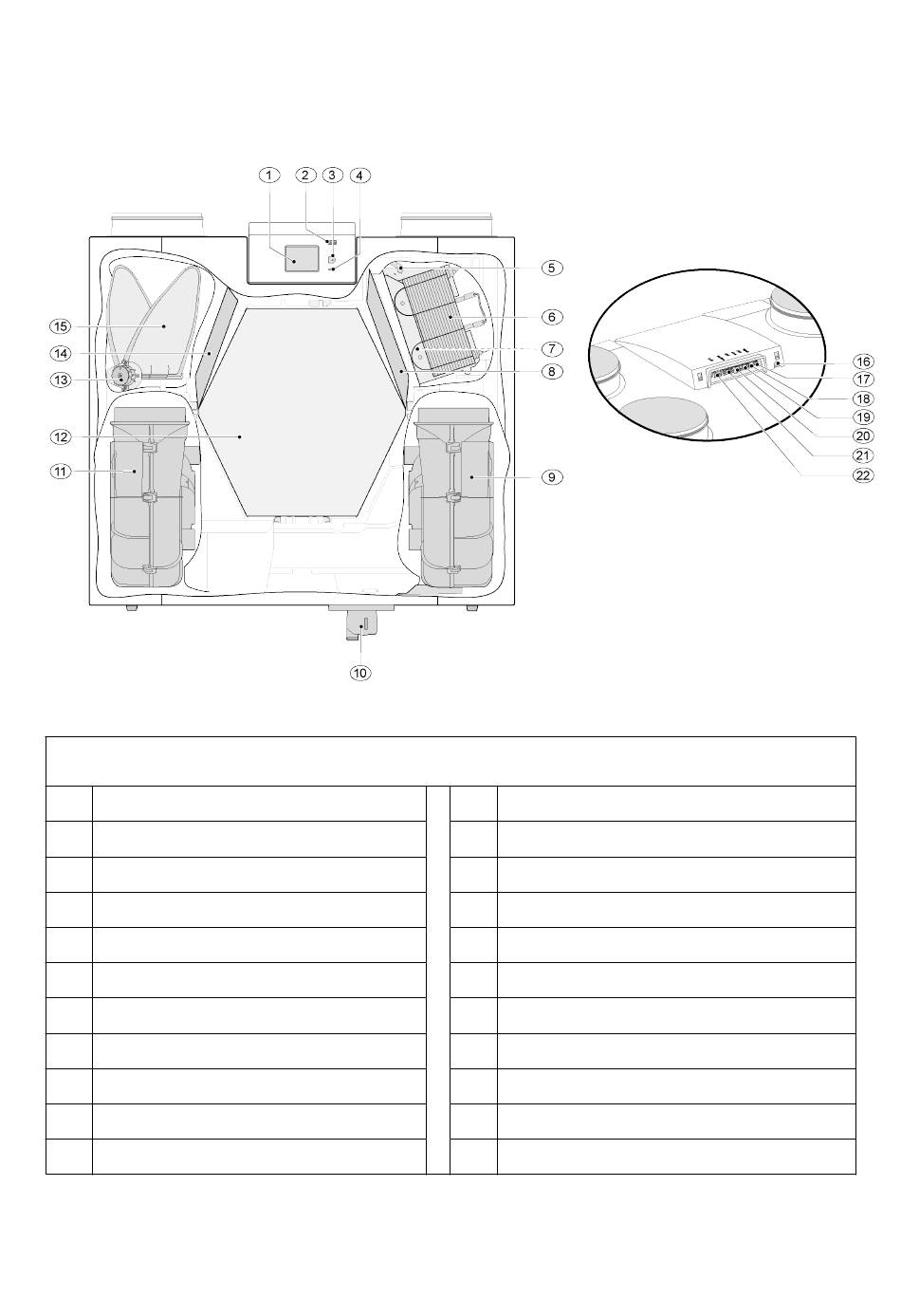

3.3 Appareil en coupe

L'appareil illustré ci-dessus est une version gauche ; pour une version droite, le raccordement du préchauffage, la soupape de
bypass et le raccordement du siphon sont installés en miroir !
1
Écran tactile
2
Prise USB (x13)
3
Raccordement de service
4
Témoin lumineux
5
Protection maximale préchauffage
6
Préchauffage
7
Capteur de température
8
Filtre d'alimentation
9
Ventilateur d'évacuation
10
Raccordement de siphon
11
Ventilateur d'alimentation
12
Échangeur thermique
13
Soupape de bypass du moteur
14
Filtre de sortie
15
Soupape de bypass
16
Cordon d'alimentation 230 volt
17
Sortie relais (x19)
18
Raccordement 24 volt (x18)
19
Prise eBus (x17)
20
Raccordement 24 volt (x16)
21
Raccordement Modbus/bus (X15)
22
Raccordement interrupteur à positions (x14)
Ubiflux Vigor W400 615915-D
