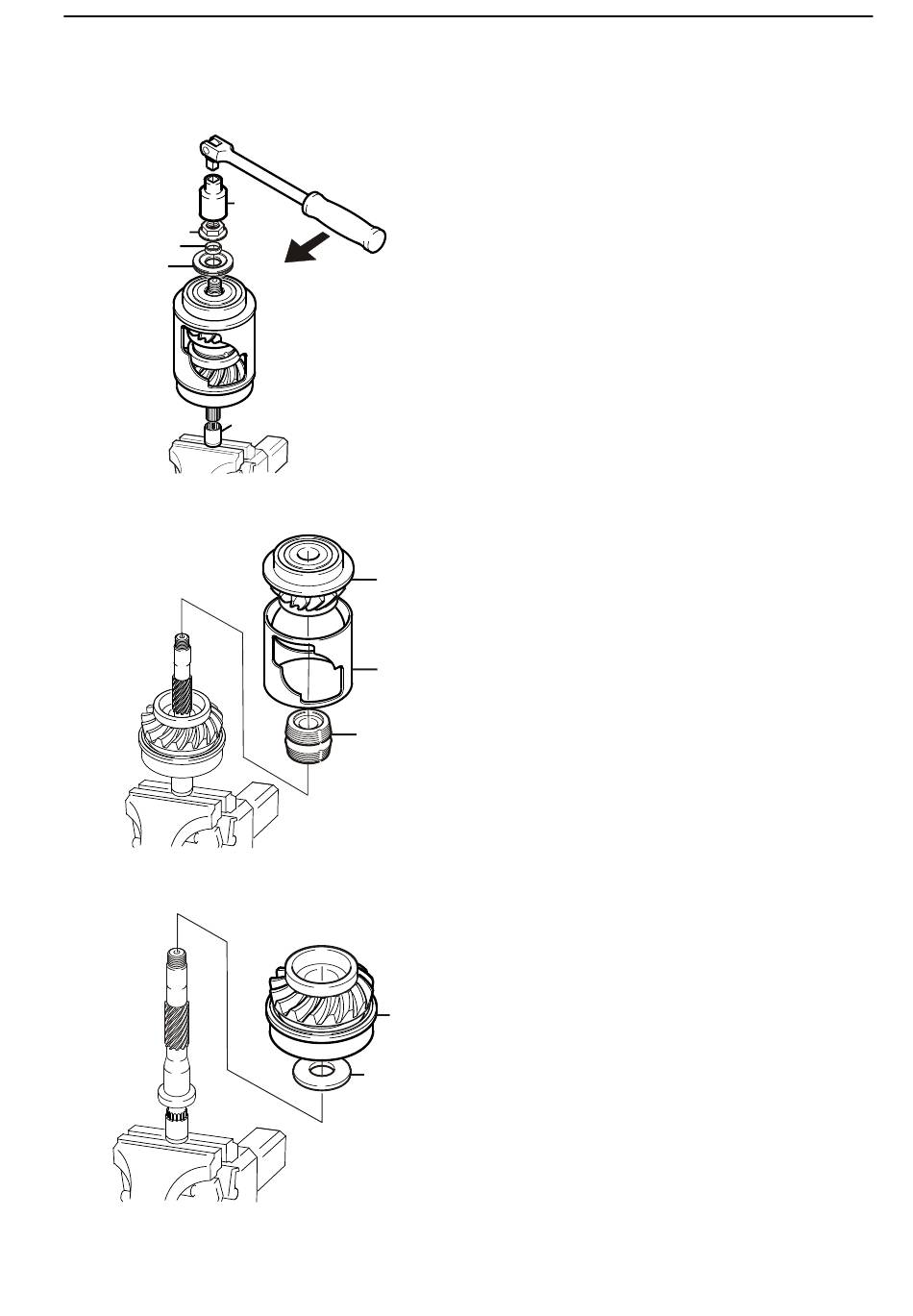

Paquet d'engrenages, remise à neuf
Désassemblage
14
Placer le parquet d'engrenages dans
885560 Douille.
Desserrer l'écrou de l'arbre vertical (1). Utiliser
une douille de 30 mm (1,18").
NOTE ! L'écrou est à filetage à gauche.
Retirer la rondelle (2) et la bague entretoise (3).
15
Dégager le pignon supérieur (1) (pignon de
marche arrière) avec son porte palier.
Soulever et dégager la bague tubulaire (2).
Soulever et dégager la douille coulissante (3).
16
Dégager le pignon inférieur (1) (pignon de
marche avant) avec son porte palier.
Dégager la rondelle (2).
