FREINS A TAMBOUR
FR
2/3

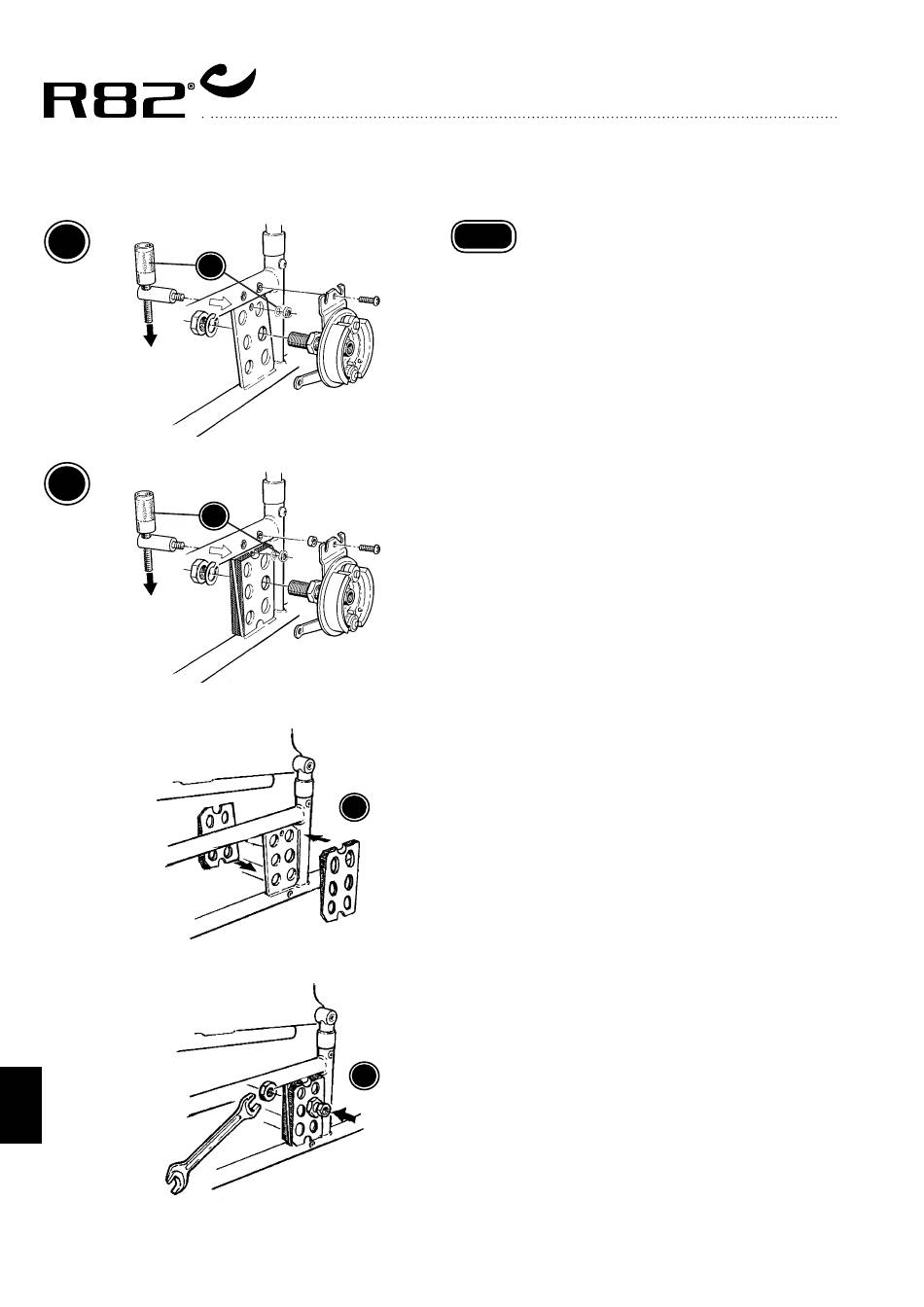

Le frein à tambour est monté dans la plaque.
En fonction du modèle de Panther dont vous
disposez, suivez la description 1 ou 2.
1. Pour monter le frein à tambour sur un modèle
Panther avec cambrure, respectez le schéma.
Pour nettoyer le fil, vous pouvez utiliser une
canule de bande de 5 mm.
2. La procédure sur un Panther avec cales pour
éliminer la cambrure est identique à celle
décrite ci-dessus. La seule différence est que
vous devez placer une petite pièce d'écart
entre la barre et les fixations.
3. Le support est monté par le trou supérieur sur
la plaque. FIXEZ AVEC UNE RONDELLE ET
UN ECROU.
Procédure de montage des cales pour supprimer
la cambrure :
Placez les cales des deux côtés de la plaque
comme illustré (A). Ensuite, montez l'axe de
dégagement rapide (B) ou le frein à tambour
(2) selon le cas.
