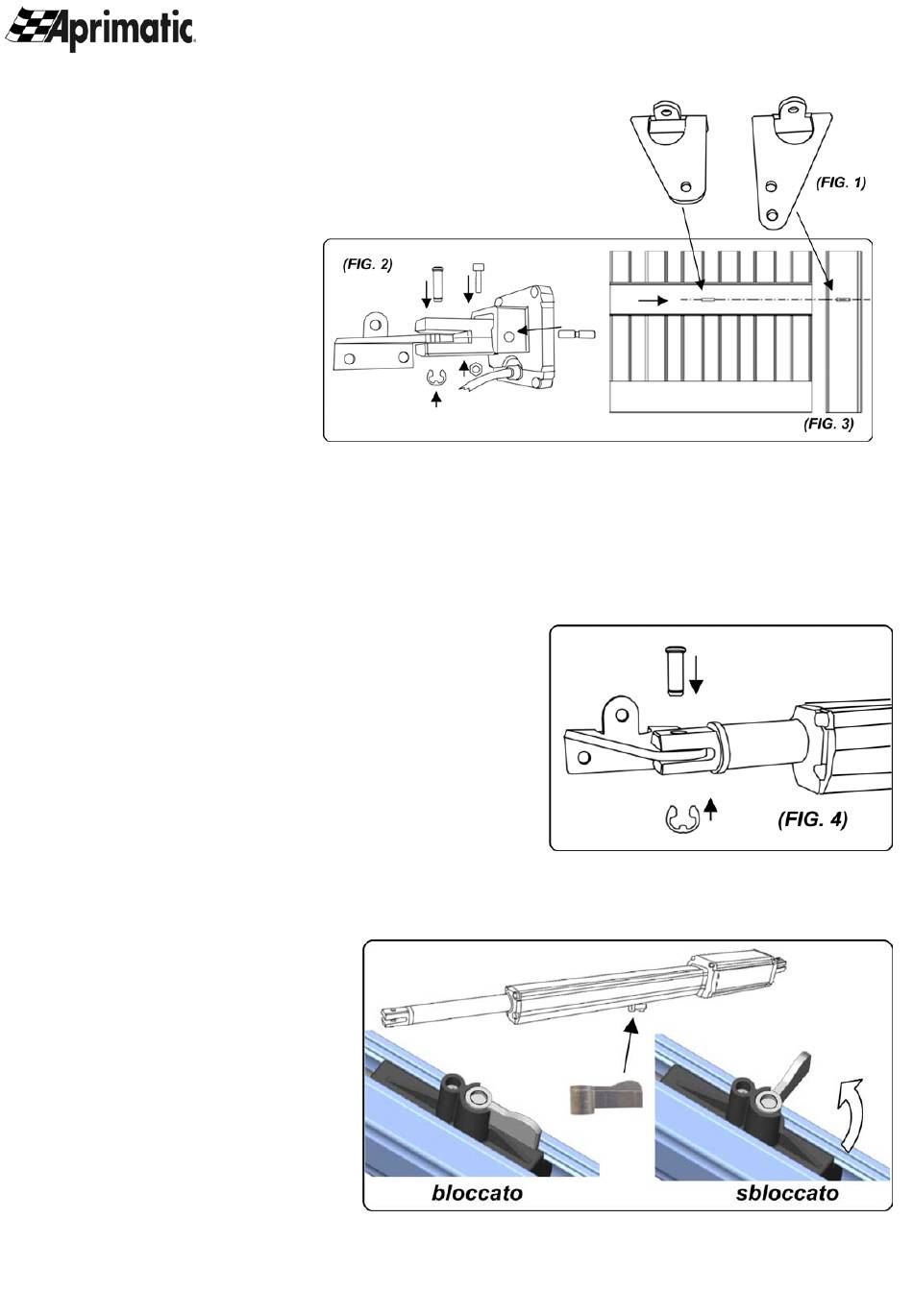

INSTALLAZIONE PIASTRE DI FISSAGGIO
Fissare la piastra posteriore al
Pilastro (FIG.1)
Ancorare la parte posteriore
Dell'attuatore alla piastra e
fissarla saldamente (FIG.2)
Attenzione! Nel determinare l'altezza da terra a cui fissare la piastra sul pilastro (FIG.1), tenere
conto che la piastra per l'ancoraggio del pistone sul cancello deve essere fissata allo stesso livello
(FIG.3).
Installazione della piastra ancoraggio pistone al cancello
1 Fissare la piastra anteriore di ancoraggio
sull'attuatore.(FIG.4)
4- Chiudere il cancello.
5- Accostare al cancello l'attuatore con la piastra già
fissata.
6- Portare l'attacco a fine corsa, riportarlo indietro di
circa 1cm e segnare la posizione della piastra.
7- Effettuare la stessa operazione in apertura
8- Se le posizioni corrispondono fissare saldamente la
piastra sul cancello. In caso contrario rivedere le quote A e
B della tabella 1.
Procedura di sblocco
Per effettuare lo sblocco
dell'attuatore inserire la chiave in
dotazione nel perno del carrello.
Ruotare di 90° la chiave ed effettuare
lo sblocco.
AP424 / AP423
