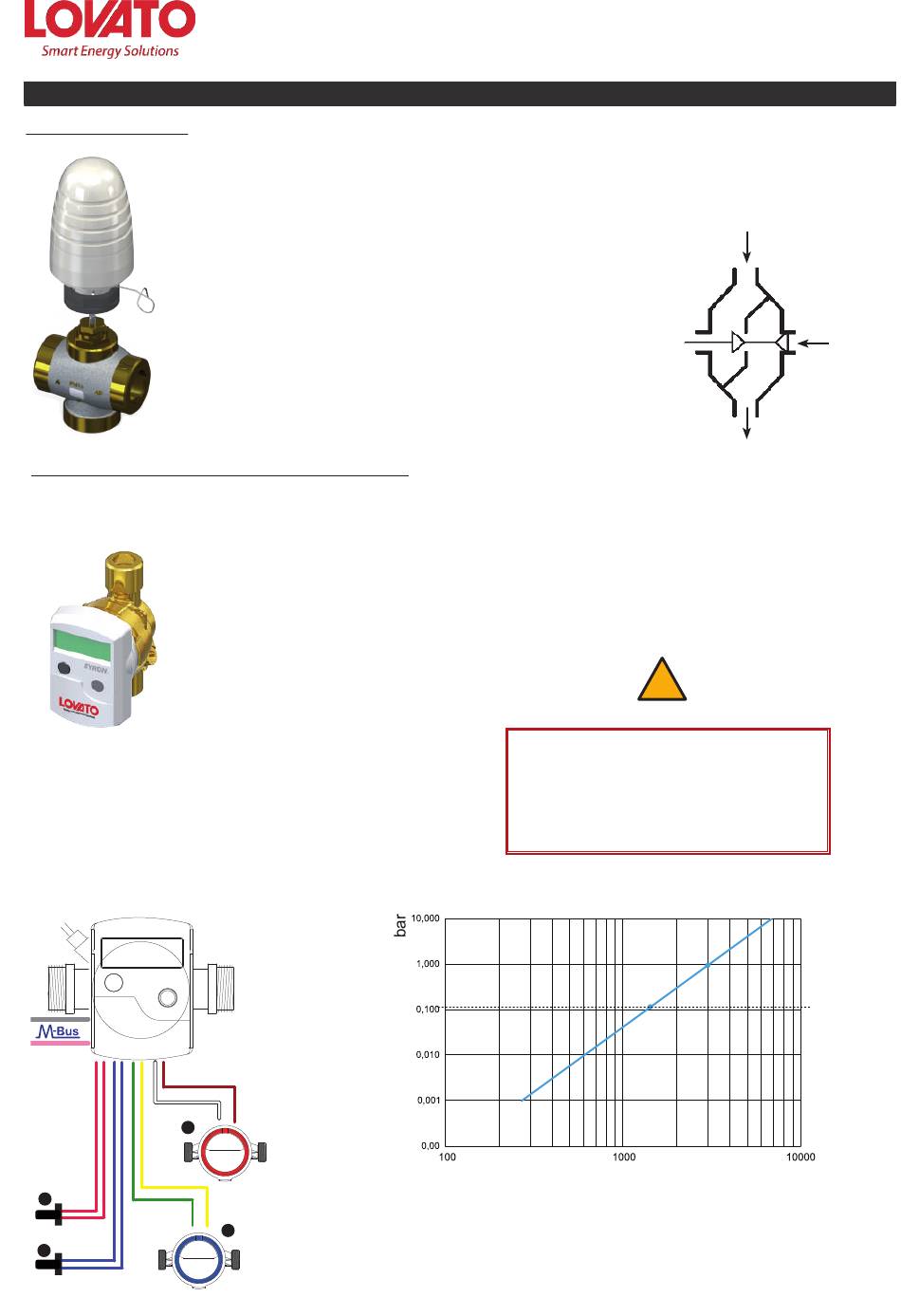

VALVOLA 3 VIE MISCELATRICE
Funzione: regolazione della temperatura acqua calda sanitaria.
La valvola a 3 vie può essere regolata mediante:
- attuatore termostatico impostabile da 40 a 70°C (fig.3) avente bulbo in mandata secondario. Il funzionamento della testina è a dilatazione
di liquido contenuto nella stessa. Attacco M30x1,5. Set temperatura 40 ÷ 55°C
Valvola a 3 vie realizzata con corpo in ottone con 3 attacchi filettati maschio G 1" e tenuta a sede piana.
Corsa dell'otturatore 3,7 mm.
Con lo stelo abbassato la via A è chiusa; con lo stelo alzato la via B è chiusa
Kvs: 5,0
Temperatura d'esercizio massima: 120 °C
Pressione d'esercizio massima: 16 bar
CONTABILIZZATORE AD ULTRASUONI M-BUS Qn 1,5 m³/h - L 110 mm x ¾
I contabilizzatori di energia "EYRON" sono dispositivi elettronici a microprocessore costituiti da una parte volumetrica a getto unico.
I contabilizzatori, collegati con sensori di temperatura e di volume, sono in grado di misurare l'energia impiegata per il riscaldamento
o il raffrescamento degli ambienti ed il volume di 2 contatori acqua calda e fredda ad uso sanitario, di memorizzare i dati rilevati e
renderli disponibili per la ripartizione dei costi.
Inoltre, sono provvisti dell'omologazione in conformità alla normativa EN 1434 e certificato MID.
Per la contabilizzazione dell'energia sono necessari il contabilizzatore e due sonde di temperatura (mandata e ritorno) collegate al
contabilizzatore.
Quest'ultimo, acquisisce i dati relativi alla portata, mentre il ∆t viene misurato attraverso le sonde di temperatura PT 500 / PT 1000.
Al contabilizzatore EYRON possono essere collegati altri 2 segnali, solitamente dati provenienti dai contatori volumetrici per acqua
sanitaria calda e fredda.
Temperatura d'esercizio massima : 90 °C
Tipo di protezione : IP54
Range di funzionamento (temperatura) : 3÷100 K
Misurazione minima (pos. orizzontale) : 15 l/h
Misurazione minima (pos. verticale) : 15 l/h
Durata batteria : 6+1 anni
Portata nominale Qn : 1,5 m³/h
Portata massima Qmax : 3,0 m³/h
Attacchi e dimensioni : 110 mm x G ¾"
Impulsi : 2i
CONNESSIONI ELETTRICHE
1
3
4
SEZIONE 8: COMPONENTI E ACCESSORI
EYRON
Contatore 1 ACS
1
Contatore 2 AFS
2
2
Sonda temperatura mandata
3
Sonda temperatura ritorno integrata
4
PRIMA DI MONTARE CONTABILIZZATORE
e/o CONTATORI È NECESSARIO ESEGUIRE
IL LAVAGGIO DELL'IMPIANTO, PER
EVITARE IL DANNEGGIAMENTO O IL CATTIVO
FUNZIONAMENTO DEGLI STESSI.
PERDITE DI CARICO
Installazione, uso e manutenzione
!
IMPORTANTE
A
B
AB
Qn
1,5 m
3
/h
100 KPa
25 KPa
l/h
11
