AGC 100 Designer's Reference Handbook
4189340872 FR
Si l'entrée RMI est utilisée comme contacteur de niveau, elle ne doit recevoir aucune tension,
sous peine de dommages. Se reporter à la notice d'application pour des informations complé-
mentaires sur le câblage.
Le type paramétrable permet de choisir huit points dans la plage 0-2500 Ω. La résistance ainsi
que la pression peuvent être configurées.

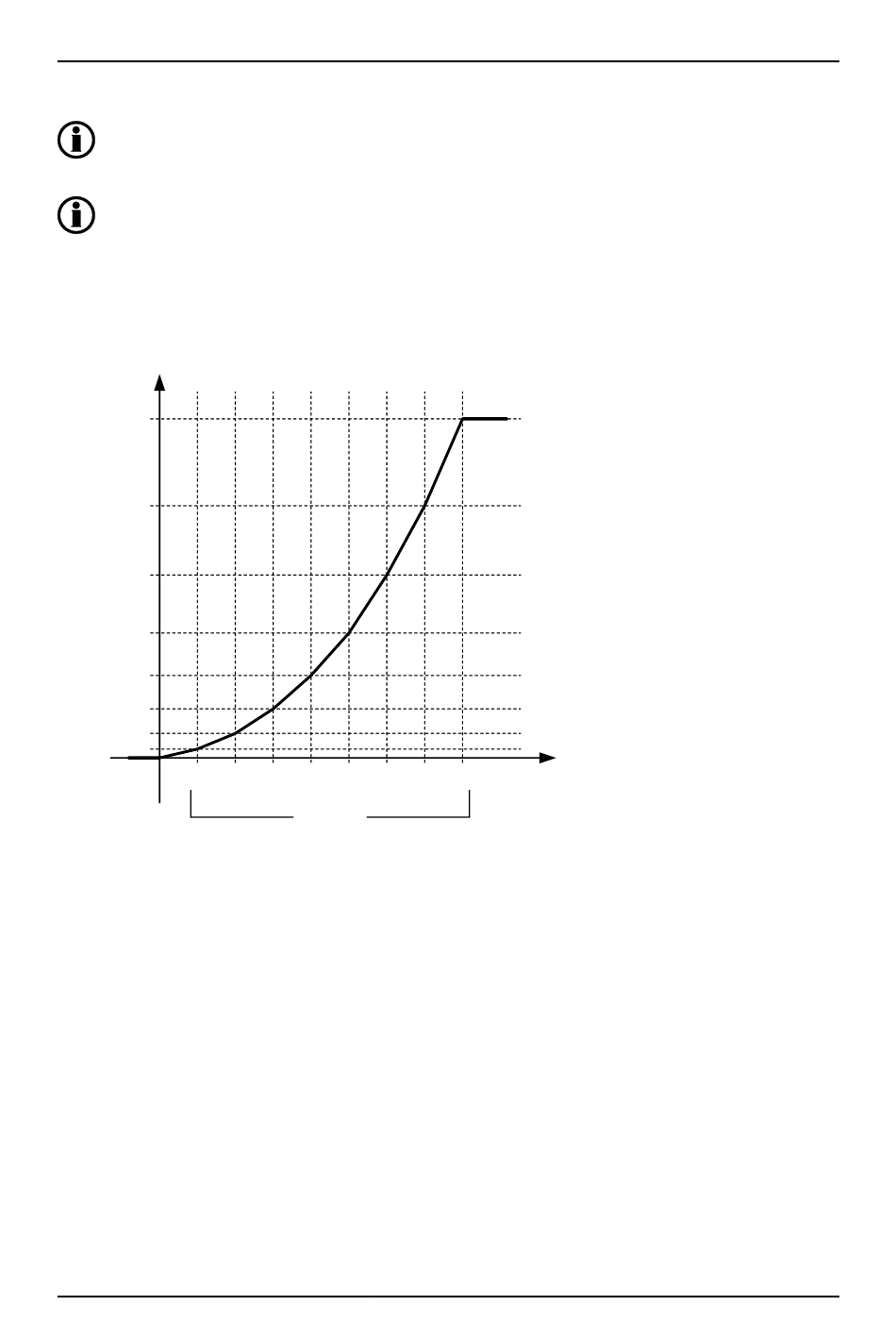

6.22.6 Illustration des entrées paramétrables
Resistance
(Ω)
Setpoint 8
Setpoint 7
Setpoint 6
Setpoint 5
Setpoint 4
Setpoint 3
Setpoint 2
Setpoint 1
1
6.22.7 Configuration
Les 8 points de réglage des entrées RMI paramétrables ne peuvent pas être modifiés via l'écran, mais uni-
quement dans l'utilitaire USW. Dans l'USW, les entrées paramétrables sont définies dans la boîte de dialo-
gue suivante :
DEIF A/S
2
3
4
5
6
Setpoints
Value
(bar, °C or %)
7
8
Autres fonctions
Page 85 of 156
