AGC 100 Designer's Reference Handbook
4189340872 FR
Cette entrée sert à indiquer l'état de fonctionnement du moteur. Quand cette entrée est activée, le relais de
démarrage est désactivé. Entrée pour retour d'information moteur tournant de la borne D+ du chargeur. (fonc-
tionne quand U chargeur > tension batterie)
36. Inhibit Ei alarms
Cette entrée, quand elle est activée, empêche toutes les alarmes de l'interface moteur (option H5).
Les fonctions des entrées sont définies dans l'utilitaire PC (USW), se référer à l'aide du logiciel.
8.6 Schéma de câblage

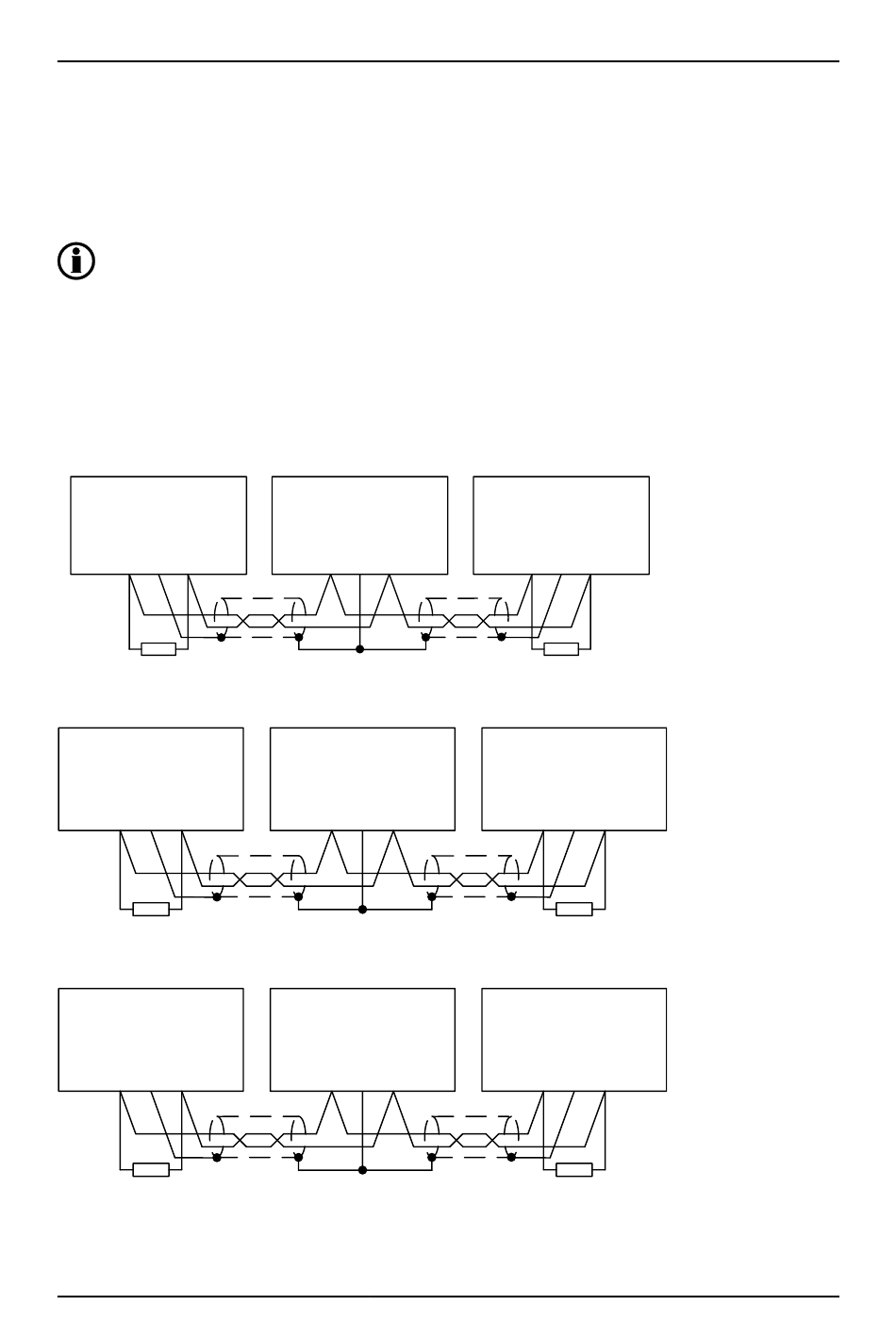

8.6.1 Câblage du CANbus
Les schémas suivants sont des exemples avec trois unités AGC connectées, une unité AGC 14x et deux uni-
tés AGC générateur.
AGC 14x
CANbus in ter face A
H COM L
53 5 4 55
120
AGC 14x
CANbus in ter face B
H COM L
57 5 8 59
120
AGC 14x
CANbus in ter face A
H COM L
53 5 4 55
120
DEIF A/S
Multi-line 2
CANbus in ter face 1/A
H GND L
A1 A2 A3
Multi-line 2
CANbus in ter face 2/B
H GND L
B1 B2 B3
Multi-line 2
CANbus in ter face 2/B
H GND L
B1 B2 B3
Gestion de l'énergie (AGC 14x uniquement)
Multi-line 2
CANbus in ter face 1/A
H GND L
A1 A2 A3
120
Multi-line 2
CANbus in ter face 2/B
H GND L
B1 B2 B3
120
Multi-line 2
CANbus in ter face 1/A
H GND L
A1 A2 A3
120
