B 7600 Page 14
5.
Annexe
5.1
Notes de sélection
La démarche à suivre pour sélectionner et concevoir un mini-groupe hydraulique avec raccord de valve est décrite dans les
imprimés correspondants.
a) Raccord supplémentaire de retour d'huile de fuite
Pour retours d'huile de fuite plus importants et chauds en service, par ex. mandrin sur tours. Le retour d'huile de fuite est acheminé
de sorte que sa perte thermique induite soit également transférée par le refroidissement par ventilateur.
Avec les modèles HK 4.5, HK 4.9, HKF 4.5, HKF 4.9 et HKF 482, le raccord de retour d'huile de fuite est intégré de série dans le
tube à ailettes. Pour tous les autres modèles, avec la référence L du tableau 1d, le raccord peut être intégré dans le deuxième
socle de connexion.

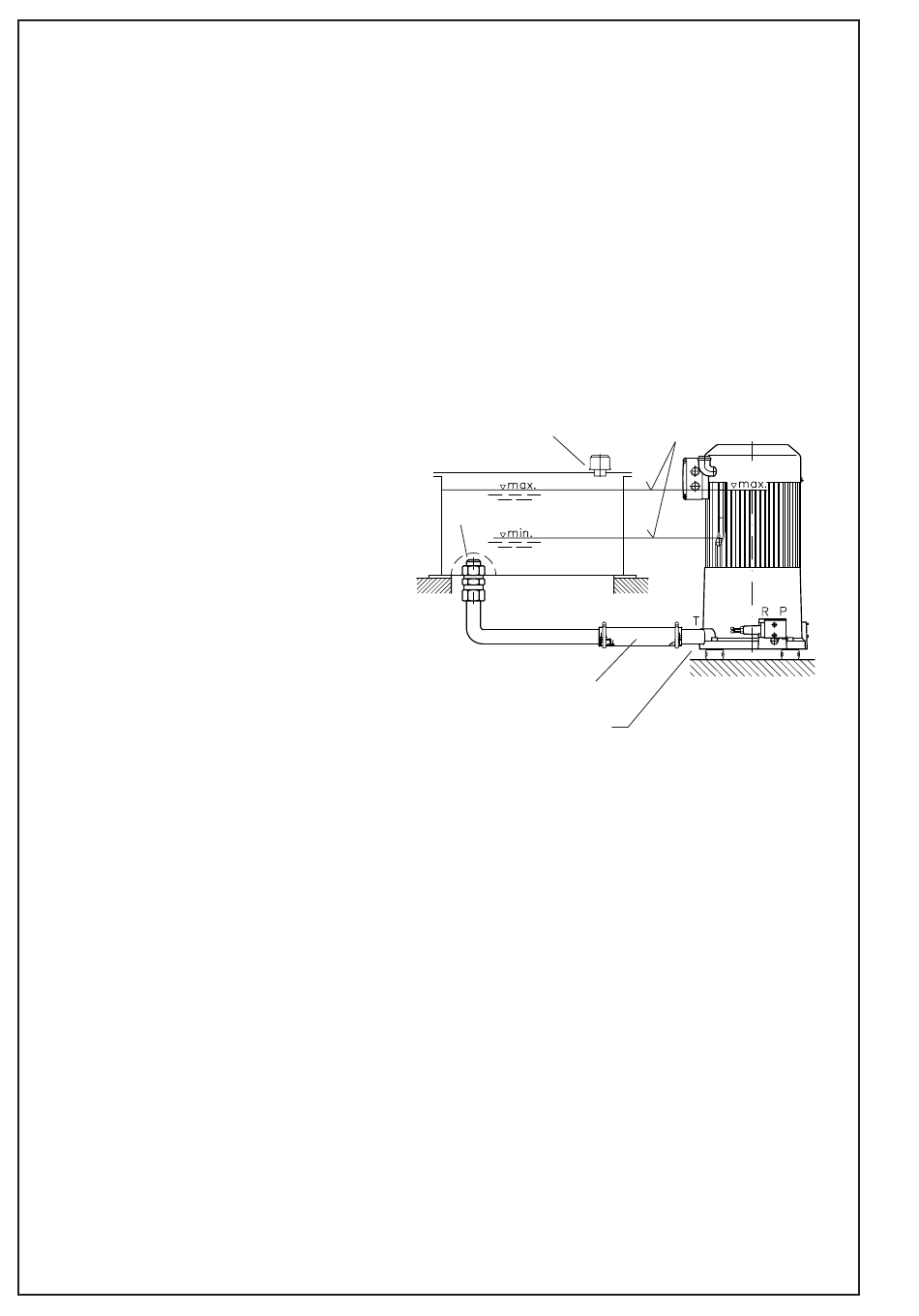

b) Réservoir supplémentaire
Si cela s'avère nécessaire, un réservoir supplémentaire peut être raccordé sur l'orifice T afin d'augmenter le volume utile. Ce
réservoir doit être fourni par l'utilisateur. Son rôle se limite à la compensation volumique. La tuyauterie de retour du circuit
récepteur doit toujours être raccordée sur l'orifice R de la pompe HK!
Le dimensionnement de la conduite de liaison doit être suffisant. Le raccordement peut être réalisé, par exemple, par un raccord
à tuyauter série légère pour tuyau 22x1,5 avec section flexible pour empêcher la transmission de bruits et de vibrations ou par
une tuyauterie intégralement flexible.
Remarque :
Convient uniquement aux débits de sortie de pompe max. d'env. 12 l/min.
Filtre à air
Crépine
Section flexible
T & 3/4"gaz
Même niv. de remplissage et de
prélêvem. max. v. égalem.
