Rev. 2 - Notice d'Installation
Page 23
5.3.6
CONNEXION DU KIT BATTERIES (EN OPTION)
5.4 PARAMÈTRES DE FONCTIONNEMENT
Toutes les fonctions programmables de la centrale sont sélectionnées en agissant sur les quatre DIP-SWITCHES.
Le tableau suivant récapitule les diff érentes possibilités et les fonctions sélectionnables :
DIP-SWITCHE
Fermeture automatique désactivée. Au terme de la manœuvre d'ouverture du portail,
envoyer une nouvelle impulsion d'OPEN pour le refermer.
Fermeture automatique activée. Au terme de la manœuvre d'ouverture, la centrale
commence le décompte du temps de pause. Lorsque le temps de pause s'est écoulé, le
portail se referme seul.
Photocellules actives uniquement en fermeture Les photocellules connectées à l'entrée
FSW n'interviennent que durant le mouvement de fermeture du portail.
Photocellules actives en fermeture et en ouverture. Les photocellules connectées à l'entrée
FSW interviennent aussi bien durant le mouvement de fermeture que durant la manœuvre
d'ouverture du portail.
Commande OPEN A sans STOP. A chaque pression sur la commande, durant le
fonctionnement du portail, correspond une variation du mouvement du portail. Ouvre /
Ferme / Ouvre / Ferme....
Commande OPEN A avec STOP. La commande OPEN A inclut également la commande
STOP.
A chaque pression sur la commande, durant le fonctionnement du portail, on obtient :
Ouvre / Stop / Ferme / Stop / Ouvre...
Inversion en fermeture désactivée. Une fois que la position de fermeture est atteinte, le
portail reste arrêté dans la position atteinte.
Inversion en fermeture activée. Une fois que la position de fermeture est atteinte, le portail
exécute une courte inversion en ouverture. Cela permet de "décharger" la mécanique
interne du motoréducteur en favorisant les éventuelles opérations de déverrouillage.
La position des DIP-SWITCHES est représentée par des carrés noirs.
Pour ne pas endommager la centrale, on recommande d'agir sur les DIP-SWITCHES uniquement après
avoir coupé le courant.
5.5
FONCTIONNEMENT DE L'ENCODEUR
Grâce à la gestion de l'encodeur, cette centrale garantit une installation conforme aux règles de sécurité en
vigueur. L'encodeur est actif aussi bien durant l'ouverture que durant le fermeture du portail.
•
Durant la manœuvre d'ouverture, l'intervention de l'encodeur provoque une inversion du sens de marche
pendant 2 secondes environ, en positionnant la centrale sur STOP et en invalidant la fermeture automatique
éventuelle. Envoyer une impulsion d'OPEN pour la reprise du fonctionnement normal.

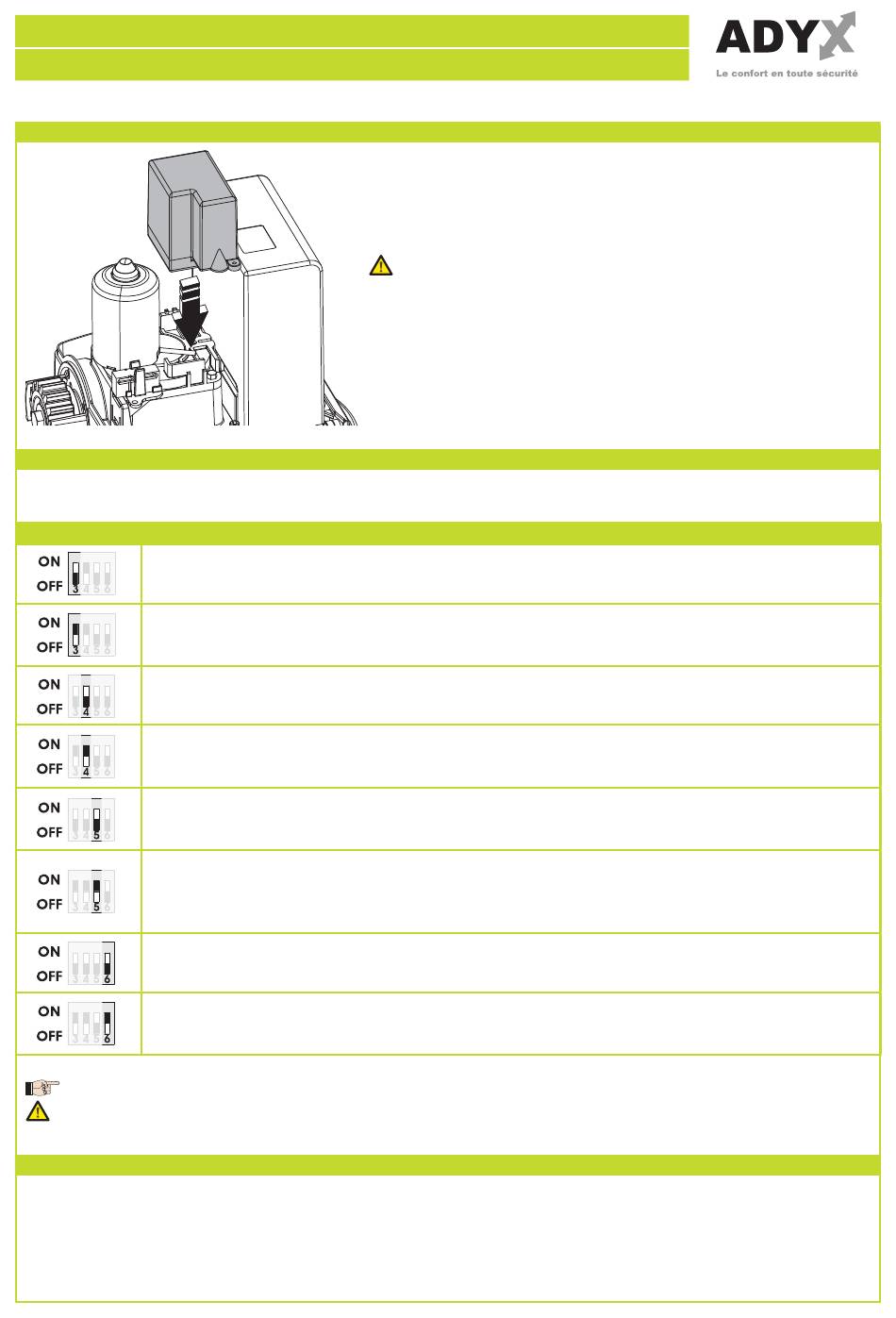

Un logement est prévu sur le motoréducteur pour le kit batteries
(en option). Positionner le kit batteries d'après l'illustration
suivante et connecter le câble à la borne JP3.
Le fonctionnement de la centrale uniquement alimentée par
batteries est à considérer comme une situation d'urgence.
Le nombre de cycles exécutables avec les batteries
uniquement est directement infl uencé par diff érents
facteurs comme le temps qui s'est écoulé depuis la coupure
de courant, l'état des batteries, leur niveau de charge,
l'état du portail et la température externe.
