4.2
INSTALLATION DES PHOTOCELLULES
1
2
3
Rev. 2 - Notice d'Installation
A Choisir la position des deux éléments
qui composent la photocellule (TX et
RX) en respectant les prescriptions
suivantes:
•
Le s p l a ce r à u n e h a u te u r d e
40-60 cm au-dessus du sol, sur
les côtés de la zone à protéger,
du côté extérieur (vers la rue) et le
plus près possible du bord du
portail, c'est-à-dire non au-delà
de 15 cm.
•
D i r i g e r l 'é m e t t e u r T X s u r l e
récepteur RX avec une tolérance
maximale de 5°.
•
Aux deux endroits prévus doit
se trouver une gaine de passage
des câbles.

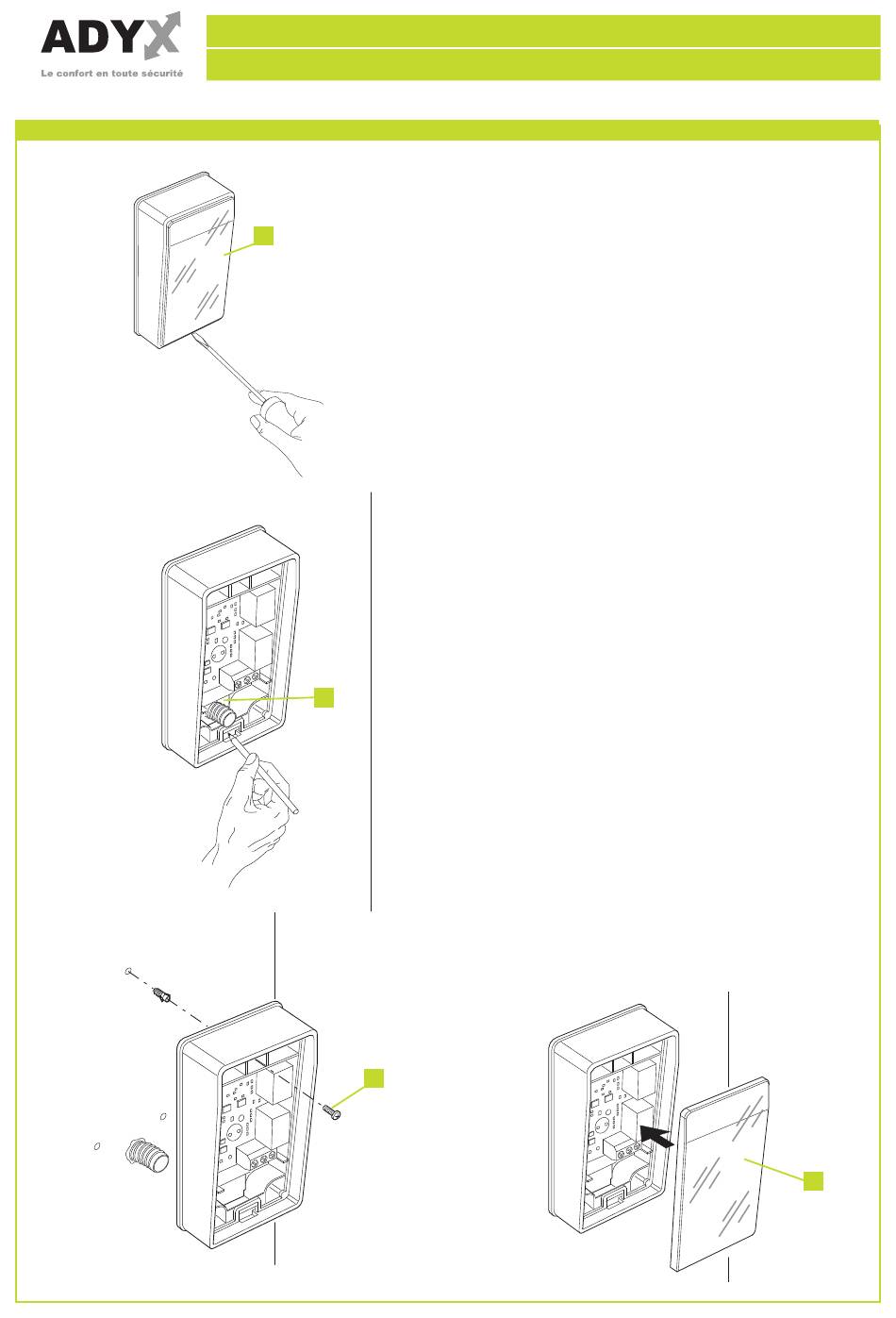

B Démonter la vitre frontale (1) en la
soulevant avec un tournevis plat
introduit dans la rainure présente
dans la partie inférieure.
C Positionner la photocellule sur le
point d'arrivée de la gaine de passage
des câbles, en veillant à ce que le
trou sur le fond (2) corresponde à la
sortie des câbles du mur; tracer les
points de perçage en se servant du
fond comme référence.
D Percer le mur avec une perceuse à
percussion et un foret de 5mm et y
introduire les chevilles de 5 mm.
E Fixer la photocellule avec les vis
(3).
F P o u r l a c o n n e x i o n é l e c t r i q u e ,
consulter le paragraphe 5.4.
G Remettre la vitre en place (1) et la
fermer par une légère pression.
H R é p é t e r l e s o p é r a t i o n s d é c r i t e s
ci-dessus pour la photocellule se
trouvant du côté opposé.
Page 14
