3.3
PROCÉDURE DE MONTAGE
Suivre les étapes de montage chronologiquement.
3.3.1

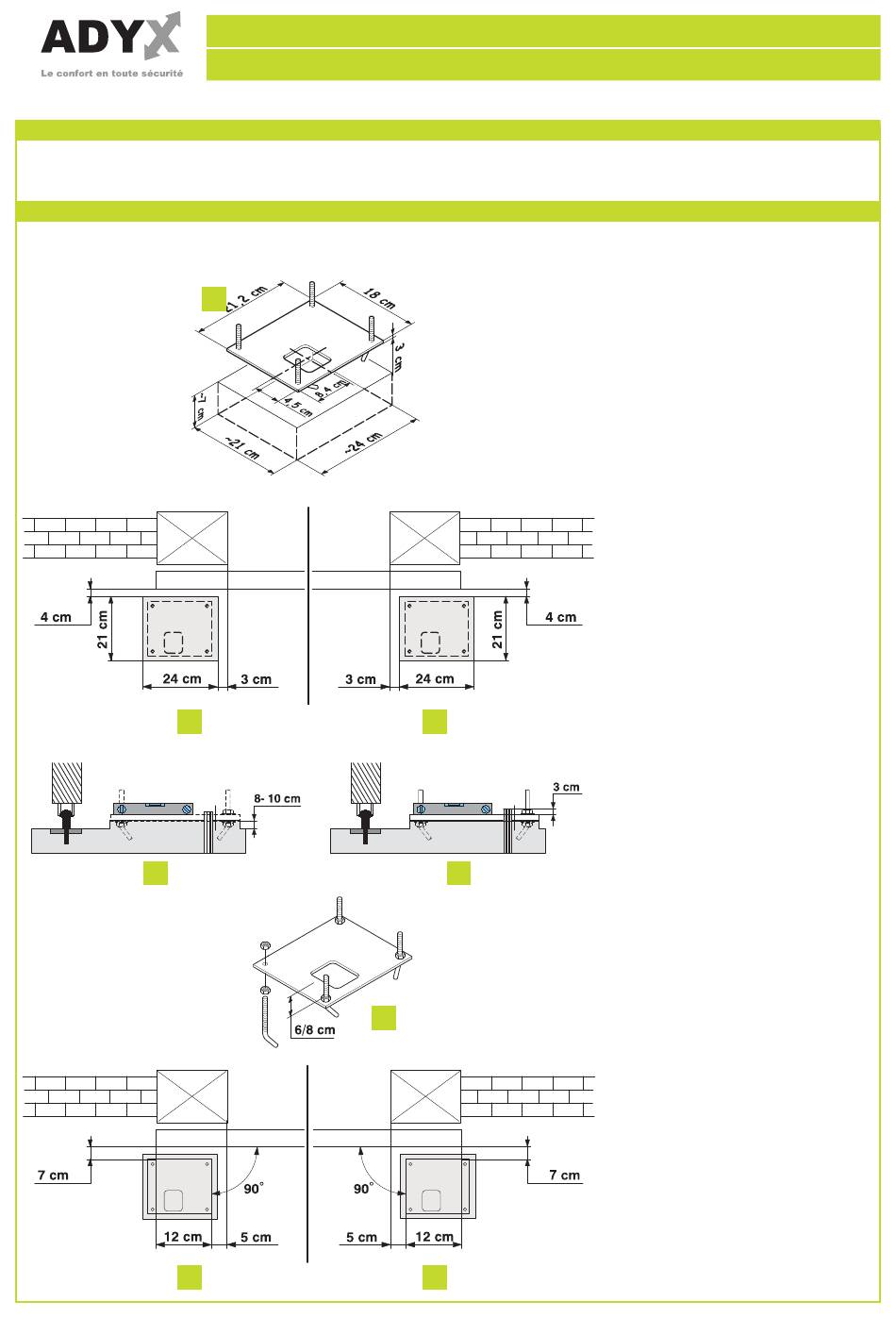

IMPLANTATION DE LA PLAQUE DE FONDATION
INSTALLATION DE LA PLAQUE DE FONDATION PAR SCELLAGE
B
D
G
A
C
E
F
H
Rev. 2 - Notice d'Installation
Réaliser un trou pour la plaque de
fondation d'après la fi g. A.
Réaliser le trou d'après la fig.
B (fermeture à droite) ou fig. C
(fermeture à gauche).
N.B: on recommande de réaliser
un socle en béton à environ
8/10 cm du sol pour y installer la
plaque, d'après la fi g. D.
P o s e r l e s t u y a u x f l e x i b l e s
n é c e s s a i re s p o u r l e p a s s a g e
des câbles de connexion entre
l'opérateur, les accessoires et
l'alimentation électrique.
Le s t u y a u x f l e x i b l e s d o i ve n t
dépasser d'environ 3 cm du trou
présent sur la plaque d'après la
fi g. E.
Assembler les goujons fournis
sur la plaque de fondation, avec
les écrous spécifiques, d'après
la fi g. F.
Sceller la plaque parfaitement
horizontale en la positionnant
d 'a p r è s l a f i g. G ( fe r m e t u r e
à droite) ou fig. H (fermeture
à g a u c h e ) p o u r g a r a n t i r u n
engrènement correct entre le
pignon et la crémaillère.
Attendre que le béton ait fait
prise dans le trou.
Disposer les câbles électriques
p o u r l a c o n n e x i o n a v e c l e s
a cce s s o i re s e t l 'a l i m e n t a t i o n
électrique.
Po u r r é a l i s e r f a c i l e m e n t l e s
c o n n e x i o n s é l e c t r i q u e s s u r
l'armoire électronique, faire en
sorte que les câbles électriques
dépassent d'environ 30 cm du
trou sur la plaque de fondation.
