2.3 CARACTERISTIQUES TECHNIQUES
Tension d'alimentation:
Puissance absorbée:
Couple maxi (Nm):
Cycles batterie chargée:
Temps de recharge:
Température utilisation:
Poids opérateur:
Indice de protection:
Longueur maxi portail:
Poids maxi portail:
2.4 PROCÉDURE PRÉLIMINAIRE DE RECHARGE DE LA BATTERIE
La batterie fournie avec le motoréducteur est une BATTERIE DE FONCTIONNEMENT qui alimente directement
l'automatisme. La recharge de la batterie est garantie par la platine électronique à laquelle elle est connectée
par l'intermédiaire d'un transformateur et d'un circuit intégré spécifique. Ne pas oublier qu'il faut environ 10
à 20 minutes de recharge pour récupérer l'énergie utilisée durant un cycle d'ouverture/fermeture (valeur
pouvant varier en fonction de la température ambiante, de la durée de vie des batteries et du type de
l'installation).
Au moment de l'installation, il peut arriver que les batteries, en raison de leur séjour en stock, ne soient pas
complètement chargées et ne permettent d'effectuer que quelques manœuvres avec le portail avant de se
décharger complètement.
C'est la raison pour laquelle on recommande, avant de commencer l'installation, de charger complètement
la batterie fournie. Ainsi, on parviendra à exécuter les manœuvres nécessaires pour la programmation de
l'installation et pour les vérifications fonctionnelles.
COMMENT CHARGER LES BATTERIES LA PREMIÈRE FOIS

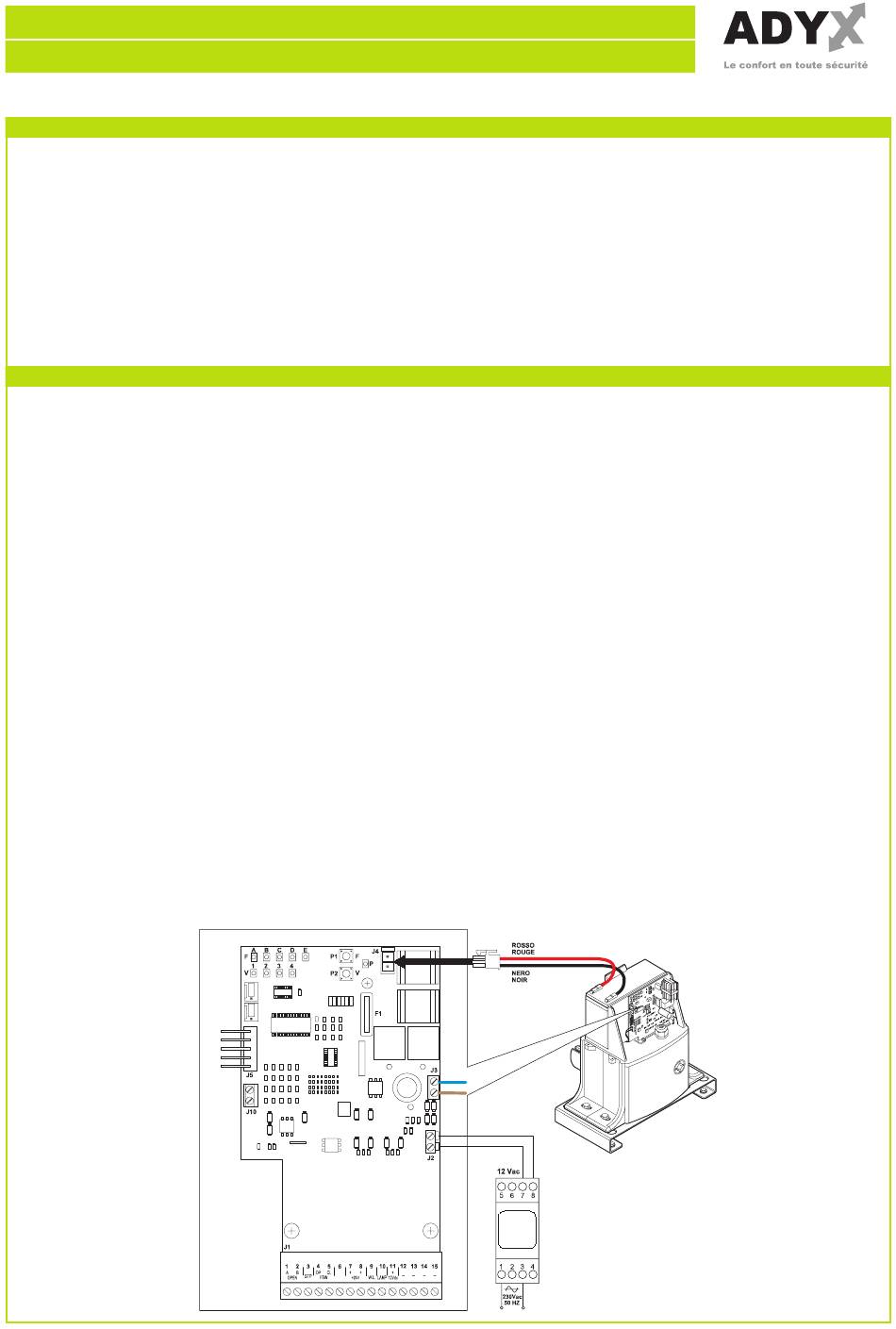

Suivre les indications en se référant à la figure ci-après:
1) connecter le secondaire du transformateur 12Vca au connecteur J2 de la platine et le primaire à la
tension de réseau;
Remarque: si l'on n'utilise pas le transformateur fourni par FAAC, s'assurer que le secondaire est de 12Vca
- 16VA.
2) connecter la batterie au connecteur spécifique J4 sur la platine et la laisser se recharger pendant environ
12 heures.
Remarque: durant la recharge des batteries, la LED P de la platine peut passer de l'état clignotant rapide (un
clignotement toutes les 250ms environ, batterie déchargée) à un état de lumière allumée fixe (batterie
chargée).
Même si la LED reste allumée fixe peu après le début de la recharge, laisser les batteries connectées pendant
toute la durée indiquée.
12 volts (par l'intermédiaire d'une batterie)
48 W
13,5
15
10mn /cycle
-20/+55°C
5,3Kg
IP44
5 m
300 Kg
