DESCRIPTION GÉNÉRALE
2.1 USAGE PRÉVU
L'automatisme est composé d'un opérateur électromécanique idéal pour l'actionnement de portails coulissants
domestiques dont les vantaux atteignent 5 m de longueur et 300 kg de poids pour le contrôle de zones
d'accès de véhicules à moyenne fréquence de transit.
Le motoréducteur électromécanique, alimenté à 12 Vcc par l'intermédiaire d'une batterie de fonctionnement
associée à une armoire électronique qui en garantit la recharge, transmet le mouvement au vantail coulissant
par l'intermédiaire d'un pignon à crémaillère opportunément accouplé au portail.
La platine, logée à l'intérieur du motoréducteur, est programmable et permet de sélectionner les logiques
de fonctionnement, les temps de fonctionnement (en auto-apprentissage) et de pause, la vitesse des vantaux,
la sensibilité de l'anti-écrasement et l'ampleur de l'ouverture partielle.
Le système irréversible garantit le blocage mécanique du portail quand le moteur n'est pas en fonction et il
n'est donc pas nécessaire d'installer de serrure. Un déverrouillage manuel permet de manœuvrer le portail en
cas de besoin.
L'automatisme a été conçu et construit pour contrôler l'accès des véhicules. Eviter toute autre utilisation.
2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE
Le kit est composé de deux emballages séparés comme suit;
A
D
D
D1
E
F
D3
D2
G
G1
G
H
G2
I
L
2
C
B
L
I
B
A
1
E
H1
Rev. 01.2006 - Notice d'Installation
Un emballage est constitué par
les dispositifs de la Figure (1),
le second emballage est composé
des secteurs de crémaillère
illustrés dans la figure (2).
Vérifier immédiatement sa
correspondance au contenu de
l'emballage ainsi que le parfait
état des dispositifs.

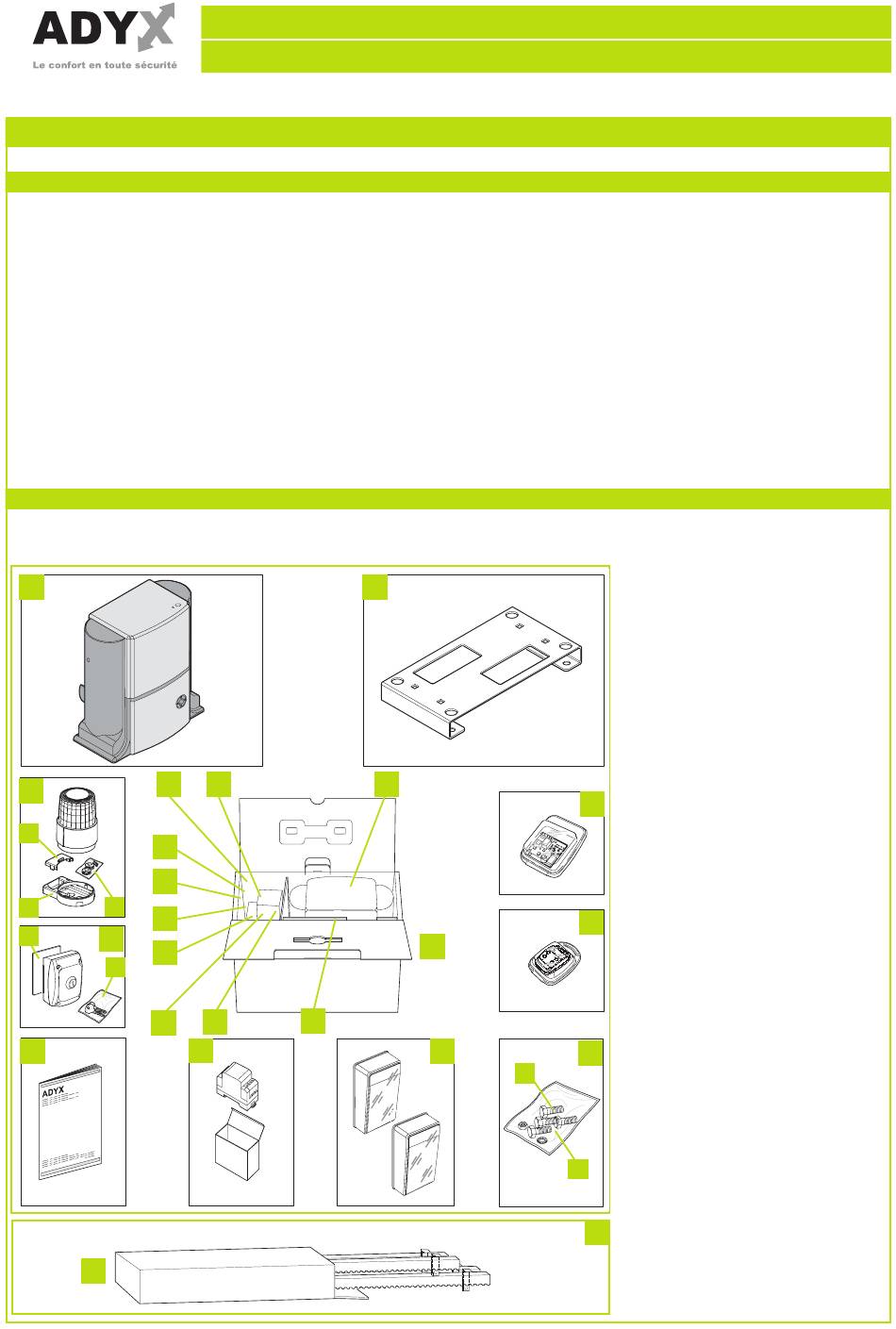

EMBALLAGE (1)
A) Motoreducteur
F
B) Plaque de fondation
C) Télécommande
D) Dispositif lumineux
D1) Support de l'antenne
D2) Support du dispositif de
signalisation
C
D3) Guide-câbles et vis
E) Une paire de photocellules
F) Récepteur radio
G) Sélecteur à clé
G1) Entretoise gommée
G2) Clés
H
H) Sachets avec accessoires
H1) Aimants de fin de course
H2) Vis, écrous et rondelles
I) Transformateur
L) Notice d'installation
H2
EMBALLAGE (2)
M) Crémaillères en nylon
M
