Programmation par l'installateur
Programmation des détecteurs câblés

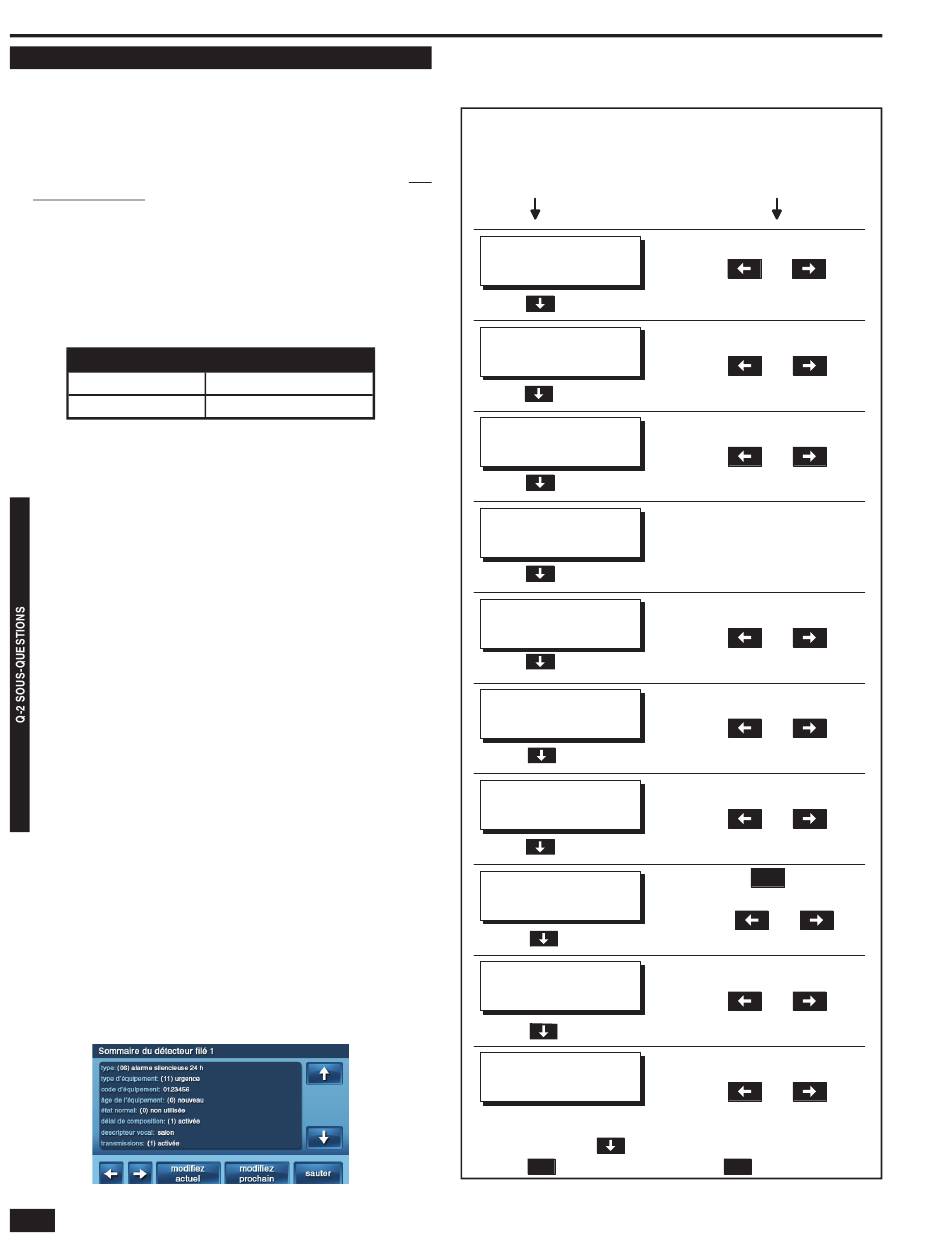

Vue d'ensemble de la programmation des détecteurs câblés
Le panneau de commande peut être programmé avec un maximum de
deux détecteurs câblés. Les détecteurs câblés sont des boucles câblées
de contacts raccordées aux bornes d'entrée de boucle sur le bornier du
panneau de commande.
✓ REMARQUE : LES DÉTECTEURS CÂBLÉS NE
DOIVENT PAS ÊTRE UTILISÉS POUR LA BOUCLE
DE DÉTECTEUR D'INCENDIE OU DE CO!!!
La programmation des détecteurs câblés dans le panneau de commande
comprend la sélection du numéro du détecteur (1 ou 2), la sélection du
type de détecteur câblé, la confi guration du code d'équipement, le type de
boucle (ouvert, fermé ou résistance d'extrémité de ligne) et la sélection des
autres options du détecteur.
o
• Les détecteurs câblés n
1 et n
les détecteurs n
o
49 et n
o
50 du système
CODES D'AFFICHAGE DES DÉTECTEURS CÂBLÉS
o
Détecteur câblé n
1
Détecteur câblé n
o
2
Reportez-vous à la fi gure 52 pour un aperçu des étapes nécessaires pour
programmer les détecteurs câblés dans le panneau de commande. Les
options pouvant défi nir chaque détecteur câblé sont :
• Numéro du détecteur câblé — Numéro de détecteur 1 ou 2
• Type de détecteur câblé — Sortie/entrée, périmètre, intérieur, etc.
• Type d'équipement du détecteur câblé — Certains
types de détecteur demanderont le type d'équipement
• Code d'équipement du détecteur câblé — Code d'équipement
à 4 chiffres qui correspond au détecteur installé
• Âge d'équipement du détecteur câblé —
Détecteur de nouvelle installation ou existant
• État normal du détecteur câblé — Normalement ouvert,
fermé ou boucle de résistance d'extrémité de ligne
• Délai d'appel du détecteur câblé — Rapports retardés
ou instantanés du transmetteur du détecteur (le délai
est confi guré par la fenêtre d'abandon de l'appel).
• Descripteur vocal du détecteur câblé —
Nom attribué au détecteur
• Rapports du détecteur câblé — Rapports du transmetteur
ou aucun rapport du transmetteur du détecteur
• Carillon de détecteur câblé — Sélectionnez l'annonce
vocale et les options de carillon du détecteur
Écran récapitulatif d'un détecteur câblé
Après la confi guration de toutes les options d'un détecteur, l'écran
récapitulatif d'un détecteur câblé est affi ché. L'écran peut être également
affi ché pour les détecteurs programmés pendant la modifi cation du
programme du détecteur câblé en appuyant sur le bouton RÉSUMER.
• Les boutons fl échés ← et → permettent de naviguer entre les numéros des
détecteurs câblés.
• Les boutons MODIFIER ACTUEL et MODIFIER SUIVANT retournent à la
programmation d'un détecteur.
• Appuyer sur SAUTER vous mène à la question Q-3 (programmation de la
télécommande porte-clés).
Figure 51. Écran récapitulatif d'un détecteur câblé
24
o
2 sont affi chés comme
o
S'affi che comme détecteur n
49
S'affi che comme détecteur n
o
50
VUE D'ENSEMBLE DE LA PROGRAMMATION (Q-2)
DES DÉTECTEURS CÂBLÉS
ÉTAPES À SUIVRE
POUR LES OPTIONS
SÉLECTIONNER LE N°
DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER LE TYPE
DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER LE TYPE
D'ÉQUIPEMENT DE DÉTECTEUR CÂBLÉ
(SEULEMENT POUR CERTAINS TYPES DE DÉTECTEURS)
APPUYER SUR
POUR L'OPTION SUIVANTE
ENTRER LE CODE D'ÉQUIPEMENT
DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER L'ÂGE D'ÉQUIPEMENT
DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER L'ÉTAT NORMAL
DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER LE DÉLAI
D'APPEL DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
CONSTRUIRE LA DESCRIPTION
VOCALE DU DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER RAPPORTS
DE DÉTECTEUR CÂBLÉ
APPUYER SUR
POUR L'OPTION SUIVANTE
SÉLECTIONNER CARILLON
DE DÉTECTEUR RF
APPUYER SUR
POUR FINIR AVEC CE DÉTECTEUR, ENSUITE SUR
modifier
POUR LE DÉTECTEUR SUIVANT OU SUR
suivant
Figure 52. Vue d'ensemble de la programmation d'un dé-
tecteur câblé
SÉLECTIONNER LES OPTIONS
AVEC CES TOUCHES
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
OU APPUYER SUR SAUTER POUR ALLER À Q-3
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
insérer
APPUYER SUR
POUR CHAQUE MOT
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
ENTRER SUR LE CLAVIER OU APPUYER SUR
OU
POUR SÉLECTIONNER DANS LA LISTE
POUR ALLER À Q3
sauter
