Installation
Plaque de montage du panneau de commande
Le panneau de commande doit être monté sur le mur à un endroit facile
pour que l'abonné puisse faire fonctionner le système.
1. Retirez la vis de verrouillage de la partie supérieure du boîtier du panneau de
commande et retirez la plaque de montage
2. Utilisez la plaque de montage comme modèle pour marquer le mur en préparation
du trou d'entaille de câblage. Utilisez une scie à mur pour couper l'entaille. Si vous
utilisez le module GSM en option, modèle 2GIG-GSMx, avec l'antenne externe,
modèle 2GIG-ANT1X ou 2GIG-ANT2X, enlevez la partie en plastique défonçable
étiqueté « ANTENNE EXTERNE » sur la plaque de montage. Marquez et découpez
l'entaille du mur pour l'antenne externe.
3. Fixez la plaque de montage sur le mur en utilisant trois vis.
Détecteurs sans fi l
Chaque détecteur sans fi l doit être installé à son emplacement désiré.
1. Installez chaque détecteur sans fi l à son emplacement désiré en suivant les
instructions incluses avec celui-ci.
2. Utilisez le journal d'installation pour enregistrer le numéro d'identifi cation et
l'emplacement de chaque détecteur.
Boucles câblées
Les boucles câblées peuvent être programmées, soit normalement
ouvertes (NO) ou normalement fermées (NF). Les résistances d'extrémité
de ligne (REDL) peuvent aussi être utilisées pour superviser les boucles.
Des contacts seulement doivent être utilisés avec les boucles câblées.
Le panneau de commande ne prend pas en charge l'alimentation des
dispositifs externes (détecteurs de mouvement passif à infrarouge, etc.)
✓ REMARQUE : LES BOUCLES CÂBLÉES NE DOIVENT PAS ÊTRE
UTILISÉES POUR DES BOUCLES DE DÉTECTEURS D'INCENDIE
OU DE CO.
1. Si l'une ou l'autre des deux boucles câblées est utilisée, installez les contacts
et acheminez le fi l de la boucle à la découpe du mur à l'arrière du panneau de
commande.
2. Si la surveillance d'extrémité de ligne est nécessaire pour la boucle, installez une
résistance de 2,2 Kohm (non fournie) comme le montre l'illustration de la boucle.
N.F.
BOUCLE
N.F.
LES BOUCLES CÂBLÉES DOIVENT
ÊTRE PROGRAMMÉES POUR LE TYPE DE CONTACT
8
EXEMPLES DE CÂBLAGE DE BOUCLE À RACCORDEMENT FIXE
N.O.
BOUCLE
N.O.
2,2 K REDL
Figure 9. Raccordement de la boucle câblée
PLAQUE
DE MONTAGE
RETIRER LA VIS DU
BOÎTIER ET LA PLAQUE
DE MONTAGE

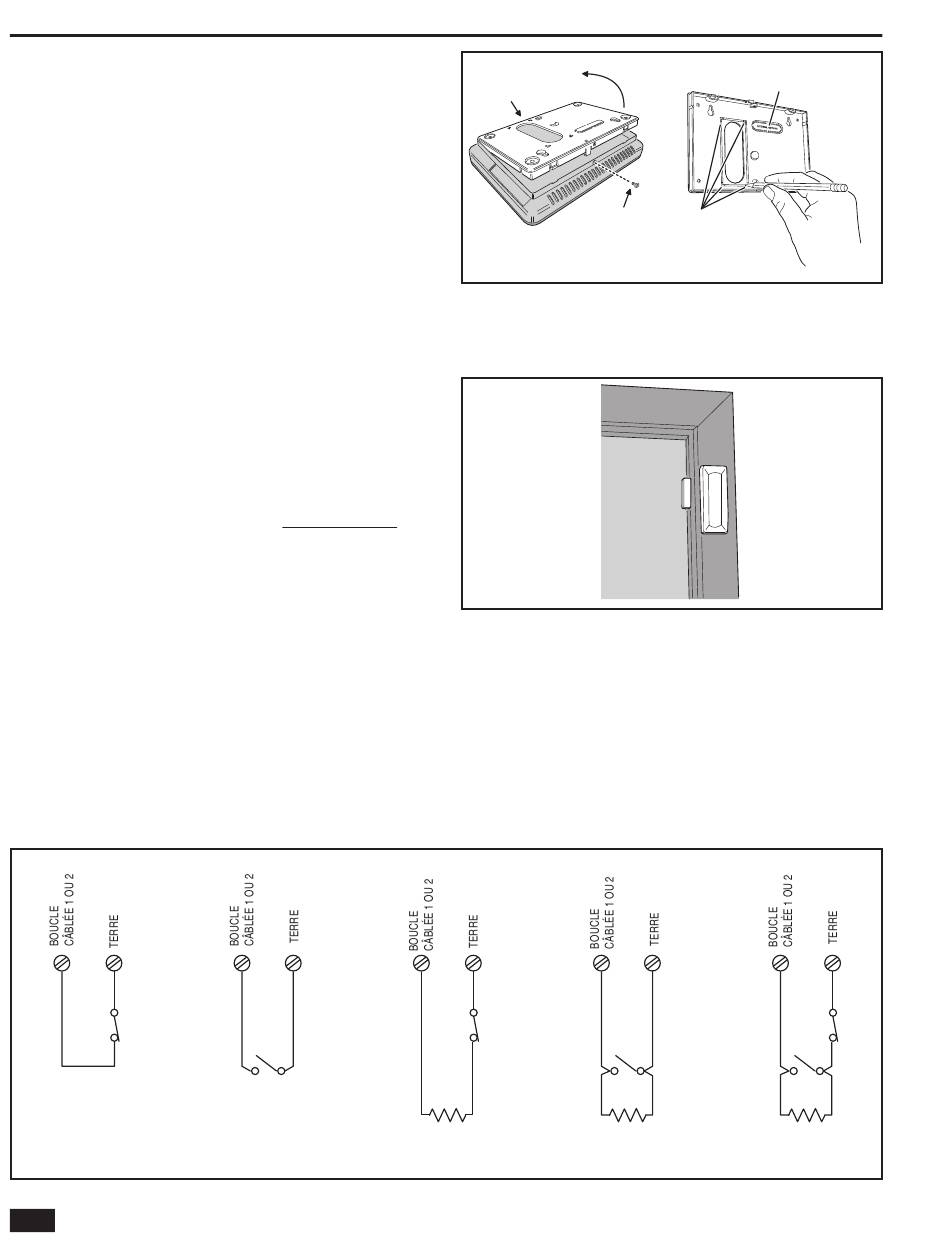

Figure 7. Guide de montage mural
Figure 8. Installation typique d'un détecteur de porte
N.F.
2,2 K REDL
BOUCLE
BOUCLE
EDL N.F.
EDL N.O.
SI L'ANTENNE GSM EXTERNE
EST UTILISÉE, RETIRER
L'ENTRÉE DÉFONÇABLE
UTILISER LA PLAQUE
DE MONTAGE COMME
GUIDE POUR MARQUER
LE TROU SUR LE MUR À
TRAVERS DU TROU
DÉCOUPÉ DE LA PLAQUE
N.O.
N.O.
2,2 K REDL
BOUCLE
MIXE EDL
MONTER
LA PLAQUE
AVEC 3 VIS
N.F.
