Caractéristiques du panneau de commande
AVERTISSEUR SONORE
ET HAUT-PARLEUR
Émet toutes les alarmes sonores
locales du système, guides vocales,
sons du système et l'audio des
communications vocales bidirectionnelles
avec la centrale de surveillance
BOUTON
D'URGENCE / INDICATEUR
S'allume en blanc lorsqu'il est
activé par une alarme d'urgence
Clignote en BLANC
pendant une alarme
d'urgence
DOMICILE / INDICATEUR
S'allume en VERT lorsque tous les détecteurs sont fermés (prêt à être armés)
État des détecteurs
Éteint lorsqu'UN détecteur est ouvert (n'est pas prêt à être armé)
S'allume en ROUGE lorsque le système est armé
État d'armement
Clignote en ROUGE pendant le Délai d'entrée
Clignote en ROUGE pendant une alarme
Mémoire d'alarmes
Clignote en ROUGE après une alarme lorsque le
système est toujours armé
BLOC-PILES DE SECOURS
Un bloc-piles NiMh 7,2 V est inclus avec
le panneau de commande (numéro
de pièce de rechange : 2GIG-BATT1).
Pour les installations UL985, utilisez
le bloc-piles, modèle 2GIG-BATT1X
PRISE TÉLÉPHONIQE
Pour la connexion RJ45 à la prise
téléphonique RJ31X de l'installation,
lignes entrante et sortante pour
la pleine prise de ligne
ANTENNE GSM (CACHÉE)
Antenne interne, modèle 2GIG-ANT1 GSM,
montée sur le côté du boîtier du panneau
de commande
4
BOUTON

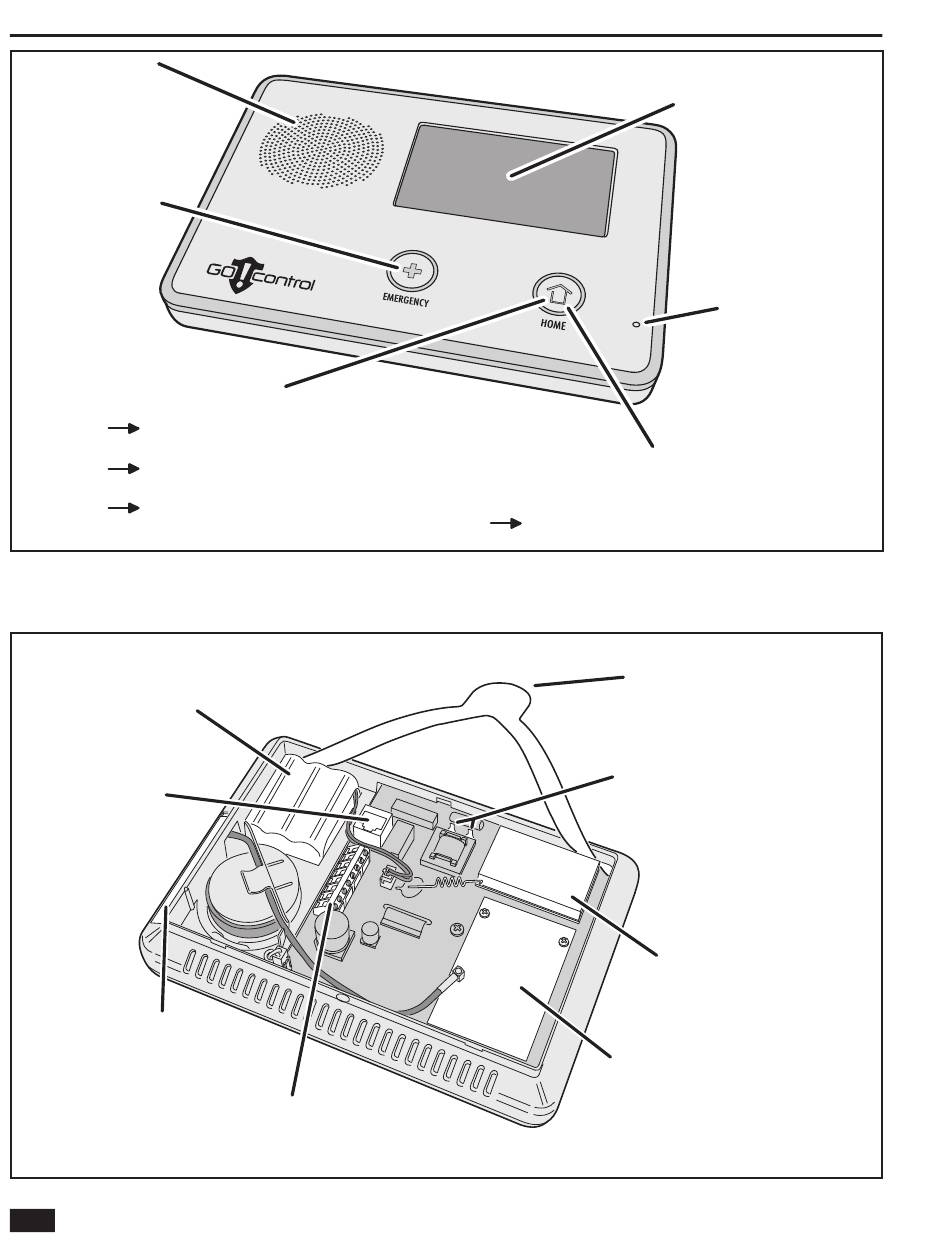

Figure 4. Caractéristiques externes du panneau de commande
BORNIER
Connexions pour alimentation, sonnerie
à sortie à semi-conducteur et boucles câblées
Figure 5. Caractéristiques internes du panneau de commande
2GIG-CNTRL2
L'indicateur clignote pendant les coupures de courant
(système alimenté par le bloc-piles de secours)
Clignote en VERT lorsque tous les détecteurs sont fermés (prêt à être armés)
Coupure de courant
Clignote en ORANGE lorsqu'UN détecteur est ouvert (n'est pas prêt à être armé)
Clignote en ROUGE lorsque le système est armé
AFFICHAGE EN COULEUR
AVEC ÉCRAN TACTILE
Affiche toutes les informations, l'état et
la programmation du système, et
fonctionne comme le clavier.
L'écran affiche l'horloge, le calendrier et la
météo (appuyez pour changer manuellement)
MICROPHONE
Pour les communications
vocales avec la centrale
de surveillance
BOUTON
DOMICILE / INDICATEUR
SANGLE DE SUSPENSION
« TROISIÈME MAIN »
S'accroche à la plaque de montage
lors de l'installation pour tenir le panneau
de commande pendant le câblage
BORNES DE SURVEILLANCE
DE LA LIGNE DE TÉLÉPHONE
Bornes de connexion du « combiné d'essai »
du monteur de lignes pour surveiller
la ligne de téléphone
MODULE DE RÉCEPTEUR PRINCIPAL
Récepteur 345 MHz pour les détecteurs sans
fil Émetteur-récepteur 345 / 900 MHz,
modèle XCVR2, en option pour les claviers
à écran tactile (le modèle XCVR2 ne convient
pas pour les installations UL985)
MODULE DE RÉCEPTEUR GSM EN OPTION
Module GSM, modèle 2GIG-GSMx, pour une communication
radio avec la centrale de surveillance Alarm.com
