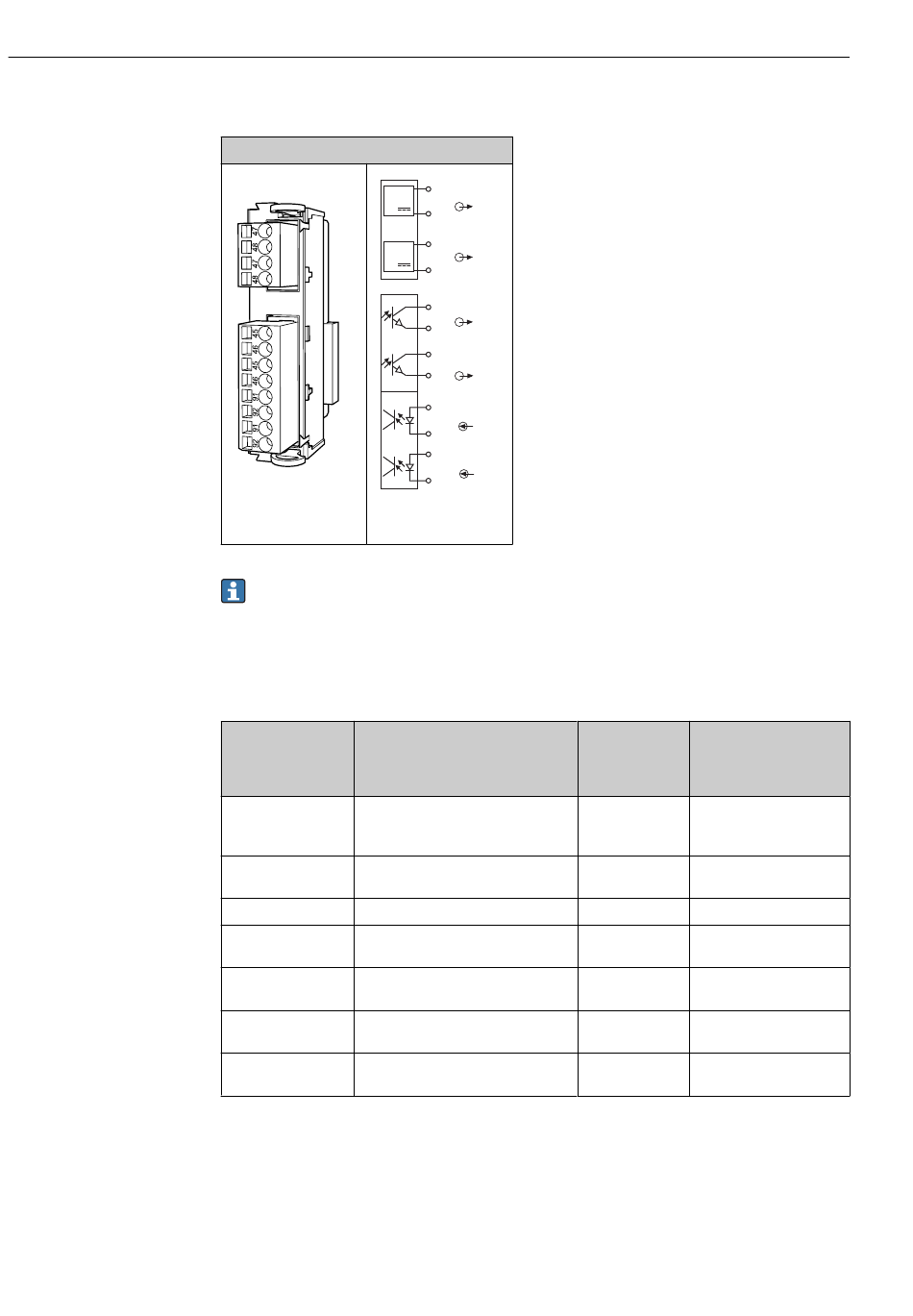

6.4.1 Entrées et sorties numériques
Module DIO
 33
 32 Module
Pour la surveillance de l' a ir comprimé et des contacteurs à flotteur.
Raccordement du DIO
Raccordement du Digital I/O à la borne de l' a ctionneur dans l' u nité de commande
pneumatique
Fil de câble Unité de commande CDC : module
DIO
W8, 5 Slot 5 DO 1 borne 47
W8, 6 Slot 5 DI 1 borne 91
W8, 7 Slot 5 DI 2 borne 91
W8, 8 Slot 6 DO 1 borne 47
W8, 9 Slot 6 DI 1 borne 91
W8, 10 Slot 6 DO 2 borne 91
W8, 11 Slot 6 DI 2 borne 91
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Schéma de
raccordement
Unité de
commande
pneum. : borne
X2, en bas
1
2
3
4
5
6
7
Liquiline Control CDC90
Fonction
Capteur de pression BK,
contacteur à flotteur,
pompe 1 BK
Contacteur à flotteur,
pompe 1 BN
Capteur de pression BN
Contacteur à flotteur,
pompe 3 BK
Contacteur à flotteur,
pompe 3 BN
Contacteur à flotteur,
pompe 2 BK
Contacteur à flotteur,
pompe 2 BN
