Montage
28
3 Sortie raccord de rinçage vers la sonde
4 Liquide, pompe/bidon 2
Raccordement de l' e au de rinçage
Lors du raccordement de l' e au, veiller aux points suivants :
• La conduite d' e au de rinçage doit être fournie par le client.
• La pression de l' e au doit être de 3 à 6 bar (44 à 87 psi).
Veiller à la qualité de l' e au de rinçage. Les particules supérieures à 100 μm doivent
être filtrées à l' a ide d' u n filtre à eau.
1er point de mesure

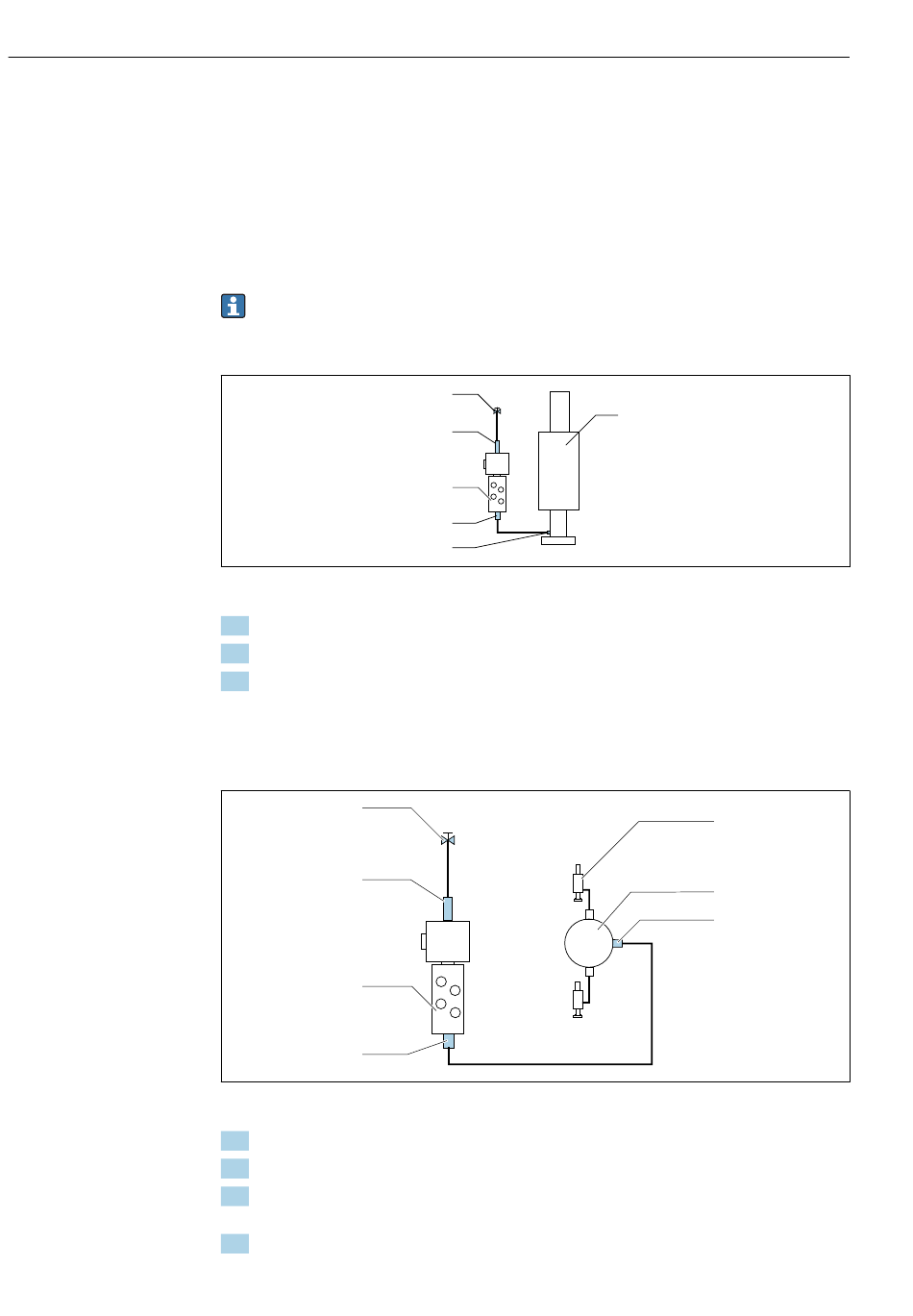

 20 Bloc de rinçage avec une sonde
1. Rincer soigneusement la conduite.
2. Raccorder l' e au de rinçage (6) à l' a rrivée d' e au (5) du bloc de rinçage (4).
3. Relier le raccord de la chambre de rinçage (3) sur le bloc de rinçage au raccord de
rinçage (2) de la sonde (1).
2e point de mesure
L' a limentation en produit des deux sondes est régulée par la vanne de commutation.
7
6
5
4
 21 Bloc de rinçage avec deux sondes (1er et 2e points de mesure)
1. Rincer soigneusement la conduite.
2. Raccorder l' e au de rinçage (7) à l' a rrivée d' e au (6) du bloc de rinçage.
3. Relier le raccord de la chambre de rinçage (4) sur le bloc de rinçage (5) au raccord de
rinçage (3) de la vanne de commutation (2).
4. Raccorder les raccords de rinçage aux sondes (1).
7
6
5
4
3
2
Liquiline Control CDC90
Vanne de process air (vanne pilote
3)
1
1
2
3
