Noms et fonctions des parties

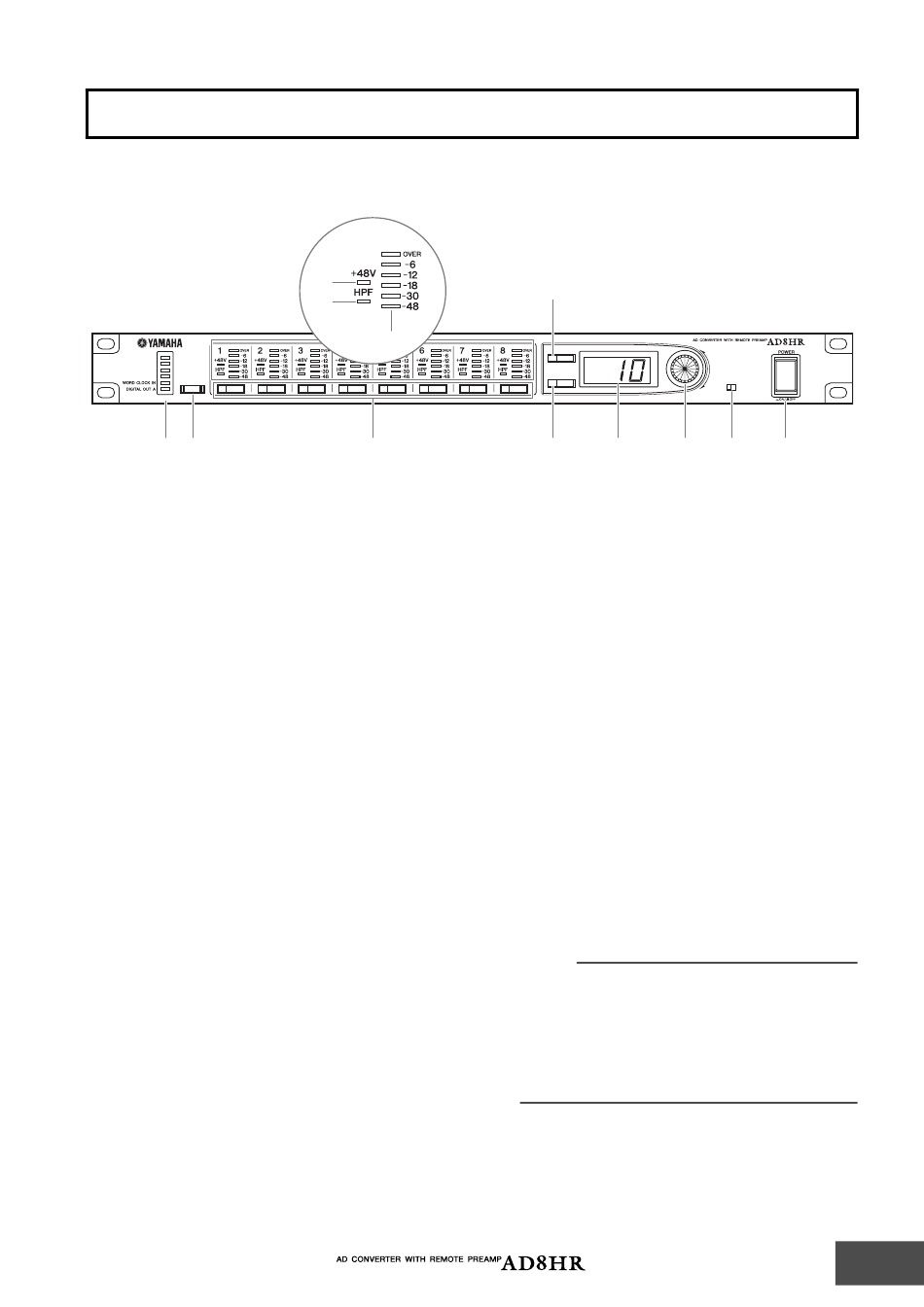

Panneau avant

96kHz
88.2kHz
48kHz
44.1kHz
WORD CLOCK
1 2
A
Témoins WORD CLOCK (Horloge)
Ces témoins indiquent la source du signal d'horloge
actuellement sélectionnée. Si l'unité n'est pas
verrouillée sur la source sélectionnée, le témoin
correspondant clignote.
B
Touche [WORD CLOCK]
Cette touche vous permet de sélectionner la source du
signal d'horloge parmi 44,1kHz, 48kHz, 88,2kHz,
96kHz, WORD CLOCK IN (Entrée horloge) et
DIGITAL OUT A (Sortie numérique A) (Voir page 7).
C
Témoins +48V
Ces témoins affichent l'état (activé/désactivé) de
l'alimentation fantôme +48 des canaux
correspondants.
D
Témoins HPF
Ces témoins indiquent l'état (activé/désactivé) du
filtre passe-haut des canaux correspondants.
E
Indicateurs de niveau
Ces indicateurs indiquent le niveau de sortie du canal
correspondant par pas de six.
F
Boutons de sélection de canal
Ces boutons vous permettent de sélectionner les
canaux à éditer.
G
Touche [+48V]
Cette touche active ou désactive l'alimentation
fantôme +48 des canaux sélectionnés (Voir page 7).
Le témoin de la touche s'allume lorsque l'alimentation
fantôme +48V des canaux sélectionnés est activée.
3
4
5
6
7
+48V
HPF
dB
8 9
H
Touche [HPF]
Cette touche active ou désactive le filtre passe-haut des
canaux sélectionnés (Voir page 8). Le témoin de la
touche s'allume lorsque le filtre passe-haut des canaux
sélectionnés est activé.
I
Ecran Gain
Cet écran à 3 chiffres et 7 segments affiche le gain du
canal sélectionné.
J
Commande Gain
Cette commande règle le gain du canal sélectionné.
K
Commutateur [+48V MASTER]
(Maître +48V)
Ce commutateur active/désactive l'alimentation
fantôme principale +48V.
L
Commutateur [POWER] (Alimentation)
Ce commutateur permet de mettre l'AD8HR sous/
hors tension. Les paramètres de gain et de filtre passe-
haut sont conservés même lorsque vous mettez l'unité
hors tension.
NOTE :
Pour éviter d'entendre des bruits au niveau des haut-
parleurs, mettez d'abord sous tension les périphériques
les plus proches de la source sonore.
Exemple : Source sonore ¡ AD8HR ¡ Mixeur ¡
Amplificateur
Pour mettre le système hors tension, inversez l'ordre
donné ci-dessus.
