La conduite d'alimentation en eau usée doit avoir une pente comprise entre 3% et 4% pour éviter le colmatage
des canalisations ; le tuyau d'évacuation en sortie de micro-station doit avoir une pente minimale de 1 % afin
de faciliter l'écoulement.
Un fourreau DN 110 doit être posé en pente de l'armoire de pilotage vers la cuve. Utilisez un tire-fil pour tirer
les tuyaux à travers la gaine. Ce fourreau doit être droit. Evitez les courbes de plus de 30°. La longueur des
tuyaux d'air ne doit pas dépasser 20m.Le compresseur se trouvant dans l'armoire de pilotage, il convient donc
à ce que l'armoire de pilotage ne soit pas éloignée de plus de 20 m du bassin de la micro-station EasyOne 12
ou 15EH.
5.5
Montage de l'armoire de pilotage
Tous les composants électro-mécaniques de la station d'épuration sont intégrés dans une armoire de pilotage
de marque KLARO (Compresseur, Automate, Rampe de distriubution avec moteur pas à pas ou
électrovannes). L'armoire contient non seulement l'automate de commande, mais aussi tous les éléments
techniques nécessaires.Il est possible de disposer d'une armoire extérieure ou intérieure. Au total, 5 types
d'armoires sont disponibles. Pour l'installation de toutes ces armoires et ce qui relève des branchements
électriques, merci de faire appel à un électricien et de respecter les préscrition de la norme NF C 15-100.

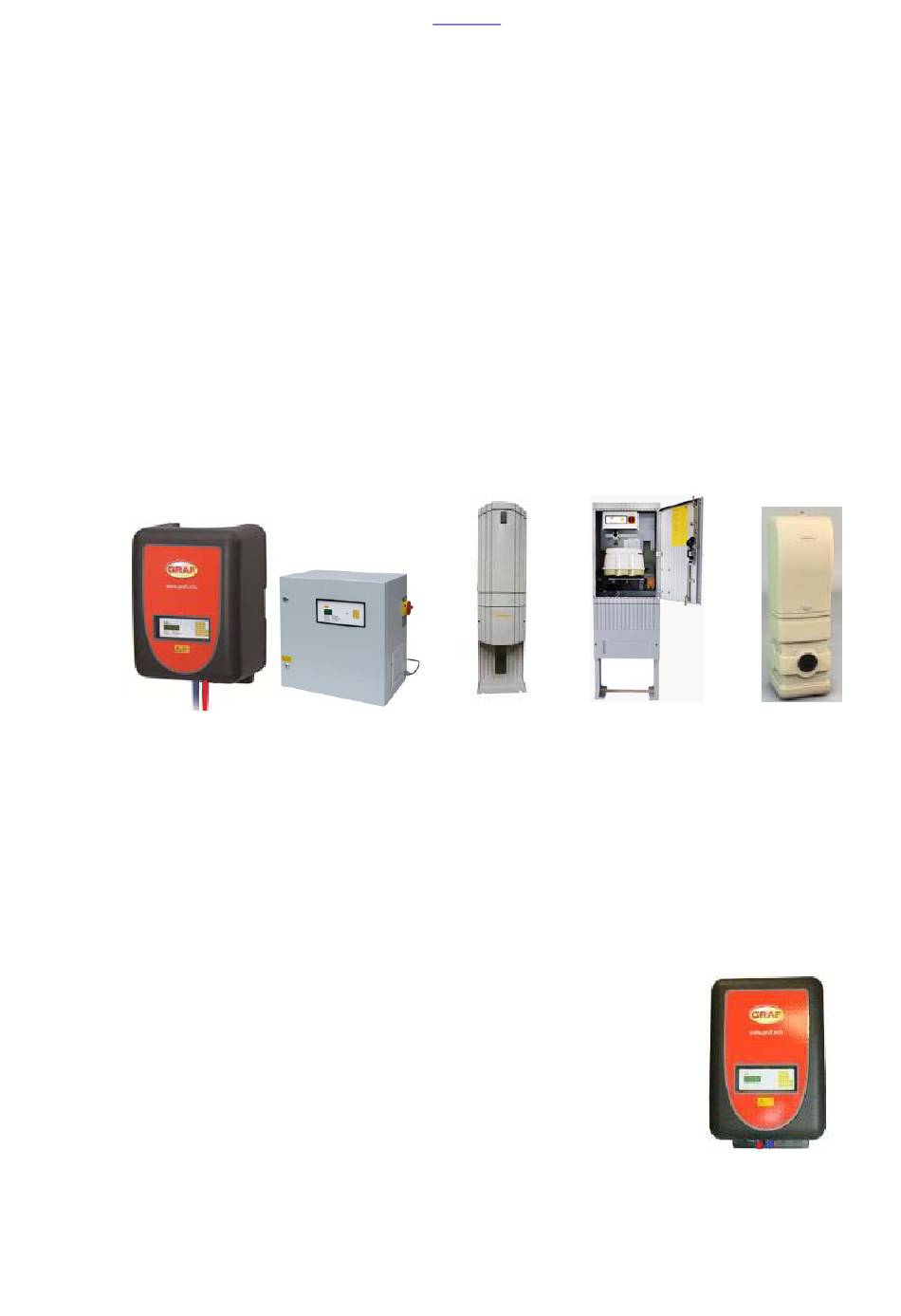

Armoires de pilotage internes
en EPP ou métallique
5.5.1
Montage de l'armoire de pilotage interne en EPP (polypropylène expansé)
L'armoire de pilotage interne doit être installée à l'intérieur d'un bâtiment, dans un local sec, exempt de
poussière et bien aéré (cave, local technique ou garage).
Une prise de courant 230 V 16 A doit se trouver à proximité de l'armoire. Un disjoncteur dédié à cette
armoire doit être installé dans le tableau électrique. L'armoire est livrée avec un sachet composé de
supports métalliques, de tirefonds, de rondelles et de chevilles, permettant de fixer l'armoire au mur
dans un local technique suffisamment aéré, à l'abri du gel, de la chaleur et de l'humidité.
L'armoire de pilotage en EPP (polypropylène expansé) est fixée au mur à l'aide des
tirefonds fournis. Les tirefonds doivent être ancrés dans le mur avec les chevilles,
espacées de 280mm. L'armoire est ensuite mise en place sur ces vis puis fixée à
l'aide des écrous papillons.
Les raccords des tuyaux d'air se trouvent sur la partie inférieure de l'armoire, veuil-
lez en tenir compte lors du choix du lieu d'implantation. Le code couleur facilite le
branchement et évite les erreurs. Les tuyaux de raccordement sont fournis selon la
longueur utile (maximum 20m).
L'armoire en EPP destinée à être installée à l'intérieur a les caractéristiques
suivantes :
-
dimensions 38x58x30 cm
-
Protection IP 20
