- Armoire en polyester
La colonne en polyester destinée à une installation extérieure doit être
enfoncée dans le sol jusqu'à la marque signalée sur le panneau avant
de l'armoire (se reporter aux instructions de montage de la colonne). Il
faut prévoir un encastrement suffisamment profond.
Pour permettre le remplacement de la grille d'aération à l'arrière de la
colonne, il faut prévoir un espace libre d'au moins 10 cm au niveau de
la grille. L'emplacement doit être frais et, se trouver à l'abri des rayons
directs du soleil. Si une protection solaire est prévue lors de la
construction, les côtés de cet abri doivent être ouverts de sorte que
l'armoire soit suffisamment ventilée et afin d'éviter l'accumulation de
chaleur. La colonne doit être encastrée dans le sol jusqu'au marquage.
Pour finir, l'encastrement doit être comblé convenablement de manière
à ce que la colonne soit fermement et verticalement ancrée dans le
sol. Les tuyaux de raccordement sont fournis selon la longueur utile
(maximum 20m).
La colonne en polyester armé dite « Colonne A », destinée à une
installation extérieure a les caractéristiques suivantes :
-
dimensions hors tout 135x36x36 cm – à sceller
-
Protection IP 44,
Pour ouvrir la colonne externe A, tournez la clé fournie dans le sens
horaire.
Les caractéristiques de l'armoire extérieure ARMOIRE-A sont les suivantes :
-
dimension hors tout 175x59x32 cm- à sceller
-
Protection IP43
Les armoires externes doivent impérativement être abritées, par un toit, des rayons directs du soleil, les côtés
de cet abri doivent être ouverts de sorte que l'armoire soit suffisamment ventilée, afin d'éviter l'accumulation
de chaleur.
Le fourreau de raccordement pour amener les tuyaux d'air et le câble électrique jusqu'à l'armoire externe, doit
permettre un branchement par le bas de l'armoire externe.
5.5.4

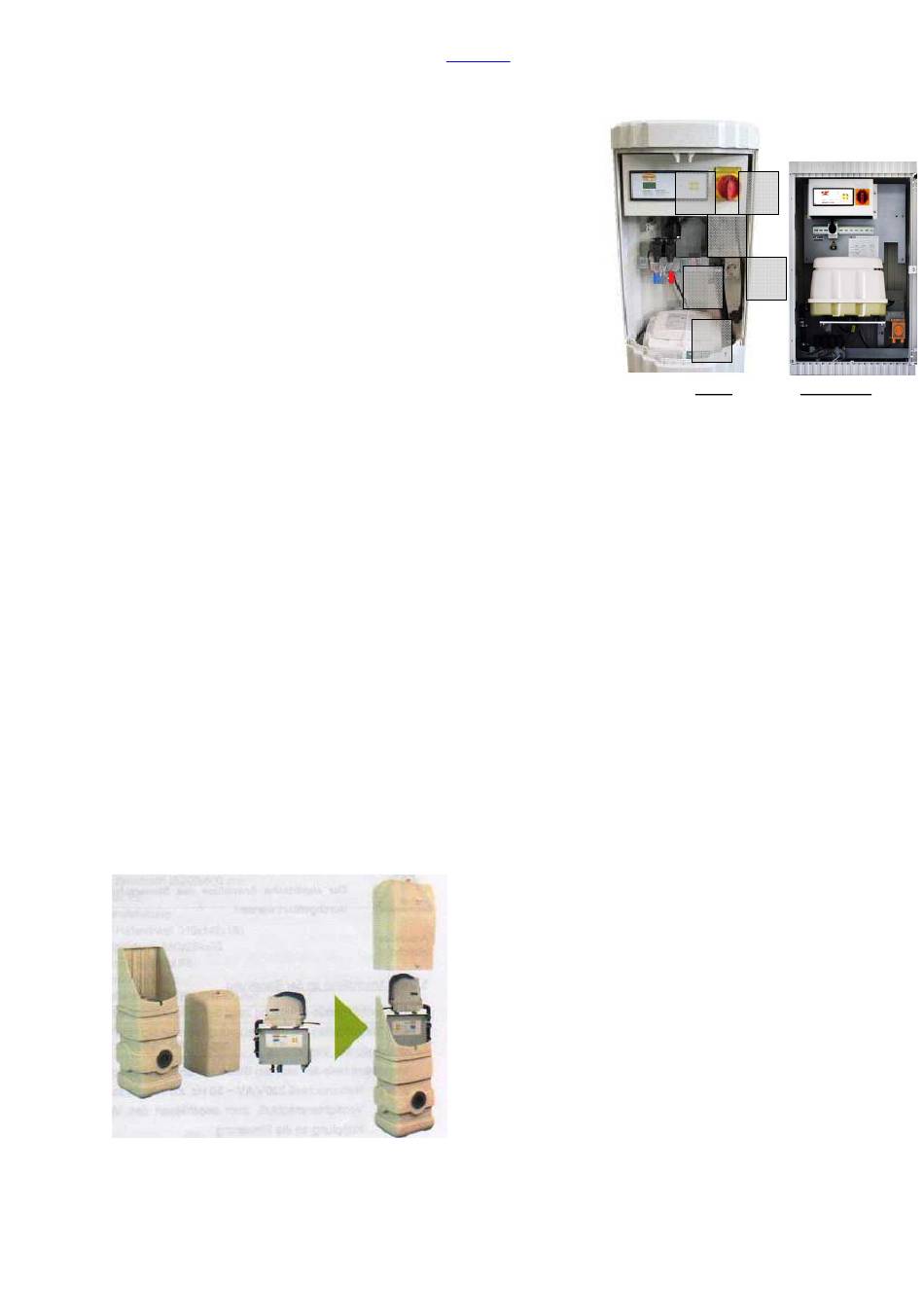

Montage de l'armoire en PE
www.graf.fr
1 Interrupteur général
2 Panneau de commande
3 Rampe de 2 vannes
motorisées
4 Compresseur d'air
5 Grille d'aération
6 Branchement électrique
L'armoire en PE est prévue pour accueillir l'armoire
intérieure en EPP. Enfoncer l'armoire de 50 cm
dans le sol.
Remblayez ensuite avec le remblai d'origine ou du
gravier rond (granulométrie 8/16 max.). Insérez la
gaine technique DN110 dans le coffret externe à
travers le joint à lèvres. Après avoir percé un trou
dans le socle, passer le câble électrique en utili-
sant un presse-étoupe et procéder au raccorde-
ment électrique.
Celui-ci doit être effectué par un électricien qua-
lifié! L'installation doit être protégée par un dis-
joncteur dédié 16A retardé. Raccordez le câble sur
la double-prise électrique située dans le coffret
externe.
Page 11
2
1
5
6
3
4
Colonne « A
Armoire-A
