INSTALLATIoN
Sécurité
INSTALLATIoN
7.
Sécurité
L'installation, la mise en service, la maintenance et les réparations
de cet appareil ne doivent être effectuées que par un installateur
qualifié.
7.1
Consignes de sécurité générales
Nous ne garantissons le bon fonctionnement et la sécurité de
l'appareil que si des accessoires et pièces de rechange d'origine
sont utilisés.
7.2
Prescriptions, normes et réglementations
AVERTISSEMENT Électrocution
Exécutez tous les travaux de branchement et d'installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur doit être réalisé exclusive-
ment sous la forme d'une connexion fixe.
L'appareil doit pouvoir être déconnecté du réseau par un
dispositif de coupure omnipolaire ayant une ouverture
minimale des contacts de 3 mm.
Dommages matériels
Respectez les indications de la plaque signalétique. La
tension indiquée doit correspondre à la tension du sec-
teur.
Les équipements doivent correspondre à la puissance
absorbée nominale de l'appareil.
Dommages matériels
Fixez l'appareil au mur ou au sol de manière à assurer
sa stabilité statique.
Dommages matériels
Respectez toutes les prescriptions et réglementations
nationales et locales en vigueur.
www.stiebel-eltron.com

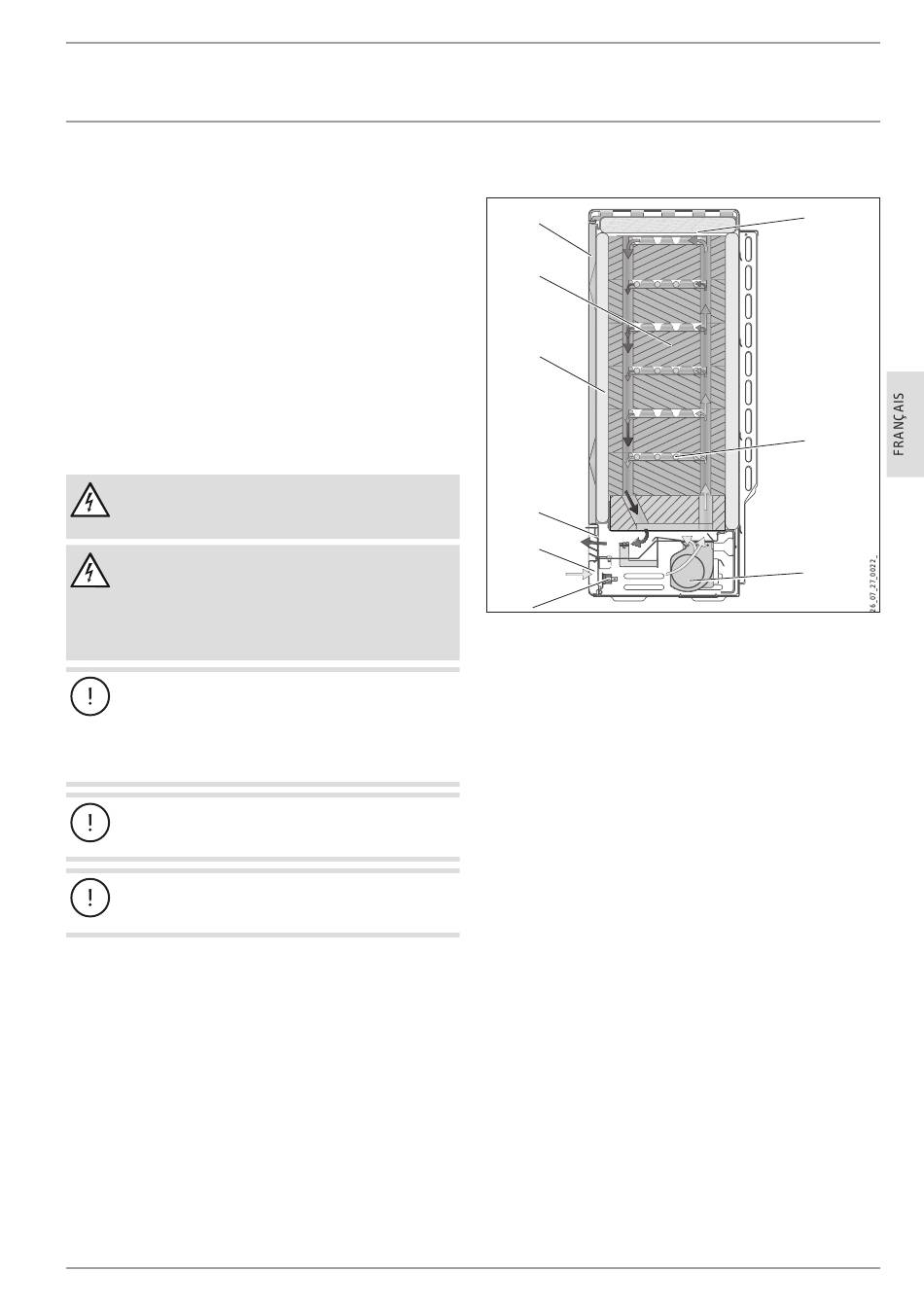

8.
Description de l'appareil
9
8
7
6
5
4
1 Tôle de recouvrement
2 Corps de chauffe
3 Turbine (M1)
4 Limiteur de température de restitution (N5)
5 Grille d'entrée d'air
6 Grille de refoulement d'air
7 Isolation
8 Briques réfractaires
9 Paroi avant et paroi avant interne
8.1
Mode opératoire
Les rangées de briques réfractaires sont chauffées par des résis-
tances intercalées. Le régulateur de charge régule la charge de
manière continue. Le début et la fin de charge sont déterminés
par le fournisseur d'électricité.
Deux thermostats de protection intégrés et un limiteur de sécurité
thermostatique préviennent toute surchauffe de l'appareil. Alors
que les thermostats de protection se réactivent automatiquement,
le limiteur de sécurité doit être réarmé en appuyant sur le bouton
se trouvant en son milieu après avoir éliminé la cause du défaut.
La chaleur accumulée est également partiellement restituée
au-dessus de l'appareil à l'aide d'une turbine. Pour cela, l'air am-
biant est aspiré au travers de la grille d'entrée d'air par la turbine
et pulsé au travers des conduits d'air des briques réfractaires où
il se réchauffe.
Avant de sortir par la grille de sortie d'air, cet air brûlant est
mélangé avec de l'air ambiant plus froid en passant par deux cla-
pets mélangeurs, de manière à ce que la température maximale
admissible de sortie ne soit pas dépassée. La position du clapet
mélangeur et par conséquent la proportion air chaud / air froid,
est régulée par un thermostat bimétallique.
1
2
3
