INSTALLATIoN
données techniques

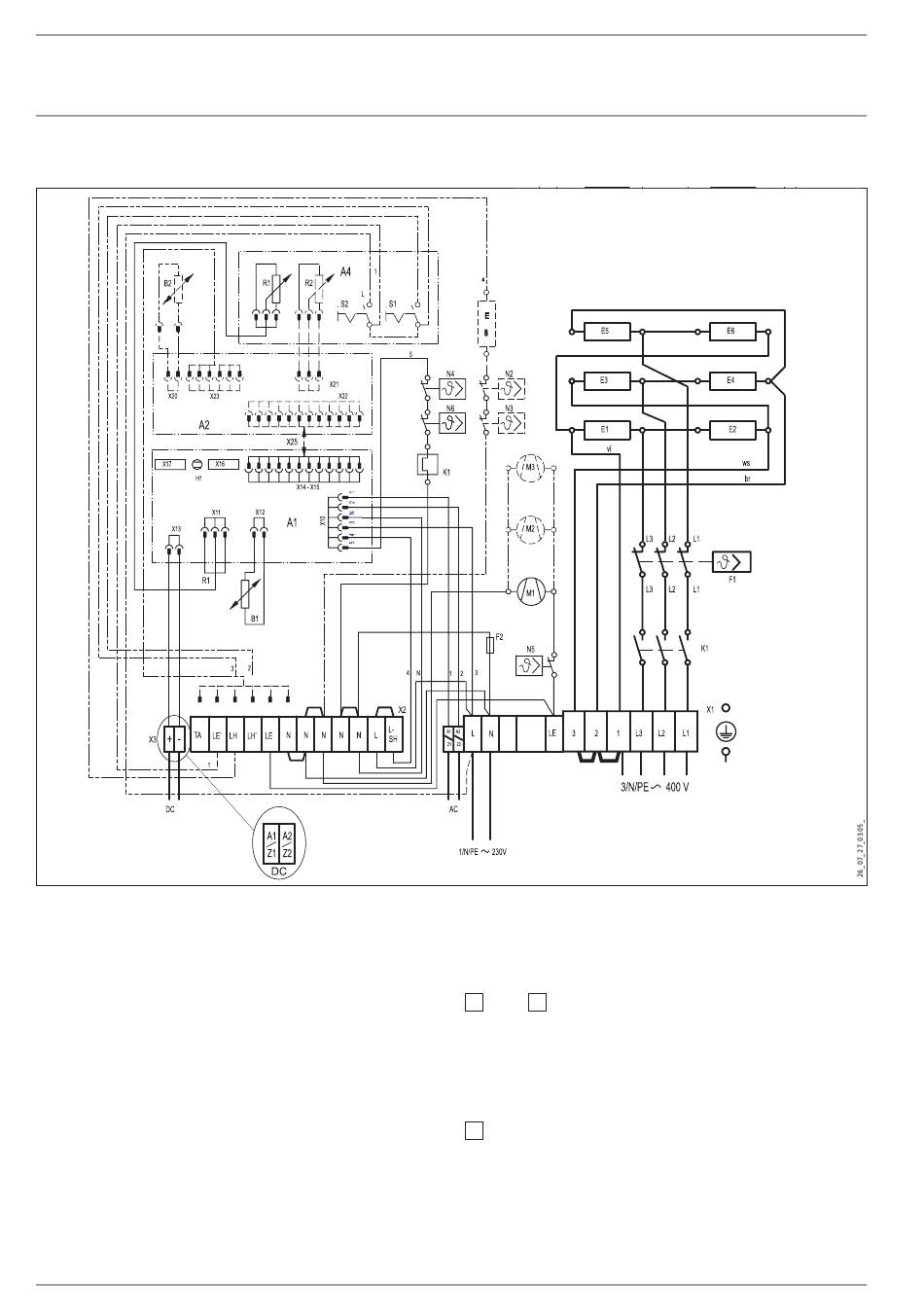

16.2 Schéma électrique
A1 Régulateur de charge électronique
A4 Système électronique de la console de commande
Sonde du noyau – charge (à 20 °C ≈ 541 Ω)
B1
E1-E6 Résistance
F1 Limiteur de sécurité
F2 Fusible (250V 2A L)
K1 Relais thermique
M1-M3 Turbine du radiateur à accumulation
N4 Thermostat de protection – charge
N5 Thermostat de protection – décharge
N6 Thermostat de protection seulement pour 6-7 KW
R1 Dispositif de réglage – charge 10 kΩ (bouton de
sélection)
H1 Voyant de fonctionnement et de défaut
X1 Bornier de raccordement au secteur
X2 Borne de raccordement
X3 Borne de raccordement CC (de 0,9 à 1,43 V)
X16 Ajustement du pilote de commande, 4 niveaux
X17 Réducteur de puissance, 4 niveaux
60 | ETS 200-700
Accessoires spéciaux
(non compris à la livraison. Cochez la case correspondant à l'ac-
cessoire intégré à l'appareil.)
RTI-E3 RTI-EP2
A2 Régulateur de décharge électronique
Sonde d'ambiance – décharge (à 20 °C ≈ 27,1 kΩ)
B2
R2 Dispositif de réglage – décharge 10 kΩ
S2 Interrupteur MARCHE/ARRÊT du thermostat d'ambiance
X25 Câblage interne A1-A2
électrique
E8 Résistances d'appoint
N2 Thermostat du chauffage d'appoint
N3 Thermostat du chauffage d'appoint
S1 Interrupteur MARCHE/ARRÊT du chauffage d'appoint
Il doit être tenu compte de la puissance de coupure du thermostat
d'ambiance lors de l'intégration d'un chauffage d'appoint (E8).
