INSTALLATIoN
Montage

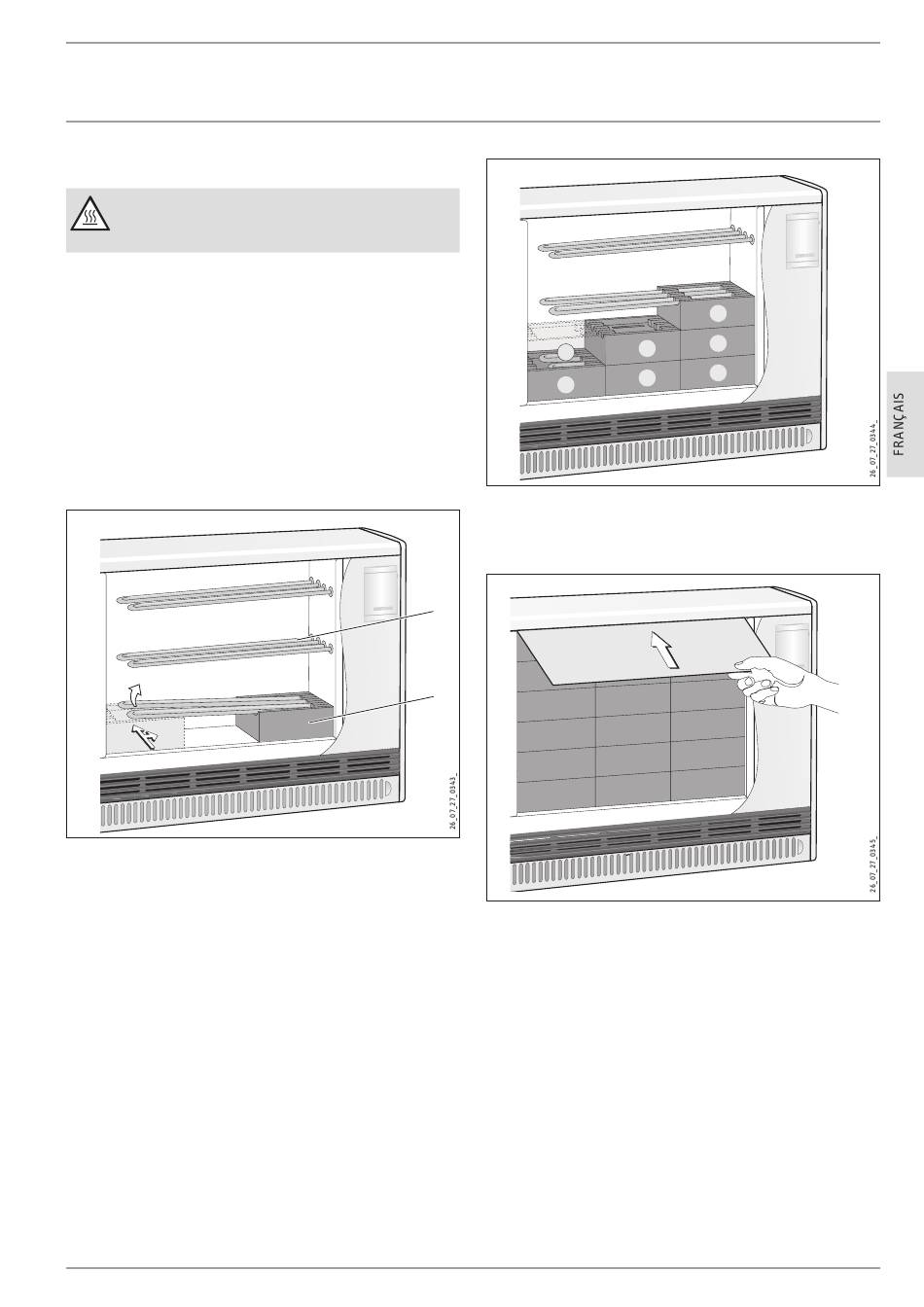

10.5 Mise en place des briques réfractaires
AVERTISSEMENT Brûlure
Une isolation thermique en mauvais état peut être à l'ori-
gine d'une surchauffe des parois de l'appareil.
f Vérifiez que l'isolant thermique n'a pas été endommagé lors f
du transport.
f Remplacez tout élément d'isolation thermique s'il présente f
un défaut.
L'appareil doit être entièrement dégagé de tout élément étranger
tel que des résidus d'emballage.
f Enlevez la tôle de recouvrement et le carton se trouvant à f
l'intérieur de l'appareil.
Les briques réfractaires sont livrées sous un conditionnement sé-
paré. Elles peuvent être utilisées même si elles ont été légèrement
abimées pendant le transport. Cela n'a aucune influence sur le
fonctionnement de l'appareil.
a
b
c
1 Corps de chauffe
2 Brique réfractaire
f Soulevez légèrement les résistances pour introduire les f
briques.
f Faites bien attention de ne pas agrandir les trous de passage f
des résistances dans l'isolation thermique latérale en les
soulevant.
f Placez la première brique avec le creux au-dessus sans tou- f
cher l'isolant de droite.
www.stiebel-eltron.com
VI.
III.
f Poussez la brique contre les éléments isolants de droite et de f
l'arrière. Les évidements forment les conduits d'air chaud.
f Posez les briques suivantes en respectant l'ordre indiqué sur f
l'illustration.
1
2
f Glissez la tôle de recouvrement que vous aviez précédem- f
ment sortie de l'appareil au-dessus du dernier rang de
briques.
VII.
IV .
V.
I.
II.
ETS 200-700 | 53
