APERÇU DE L'ASSEMBLAGE DU S3 DISC

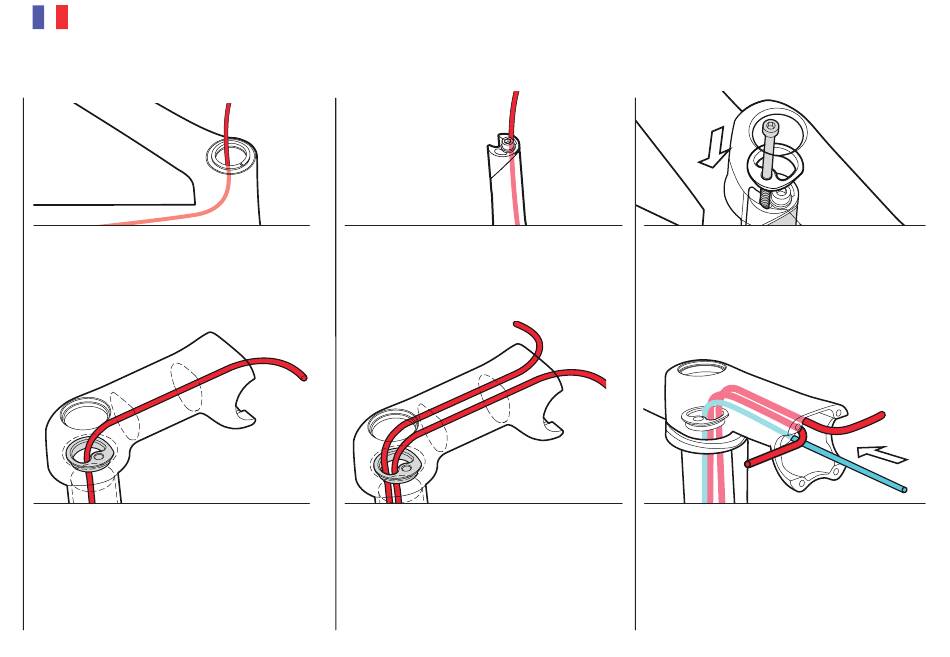

01
Installez le roulement supérieur du jeu de
direction légèrement graissé et l'anneau de
compression. Guidez le fl exible de frein arrière
à partir de la base arrière, en sortant du cadre à
travers le haut du tube de direction.
02
Placez les entretoises de potence souhaitées,
le bouchon supérieur du jeu de direction et
l'anneau d'étanchéité sur le pivot de potence
pour l'installation ultérieure. Faites glisser la
durite arrière à travers la potence afi n qu'elle
sorte par l'ouverture de la potence.
* Installation des câbles mécaniques
illustrée
9
* REMARQUE : Voir les pages suivantes pour des
consignes d'assemblage plus détaillées.
03
Guidez la durite de frein avant non coupée à
travers la fourche à partir du bas afi n qu'elle
sorte par la cale de fi xation de la fourche sur le
côté opposé à l'entraînement.
04
Une fois le roulement inférieur légèrement
graissé en place, installez la fourche dans le
cadre et le pivot de potence. Guidez la durite
de frein avant de façon à ce qu'elle suive le
même chemin que la durite arrière à travers
la potence.
05
Installez la vis de précontrainte M5 x 100
mm légèrement graissée. Serrez pour
éliminer tout jeu dans les roulements.
06
En partant de l'ouverture de la potence, faites
glisser une partie suffi sante de la gaine de
dérailleur à travers la potence afi n qu'elle
passe de la manette au passage de câbles
de l'axe de pédalier. Réitérez cette opération
pour la deuxième gaine de dérailleur, en
diff érenciant la gaine avant de la gaine arrière.
