Disjoncteur 2A dédié
au capteur HEM
Capteur de pinces
ampèremétriques HEM
HEM

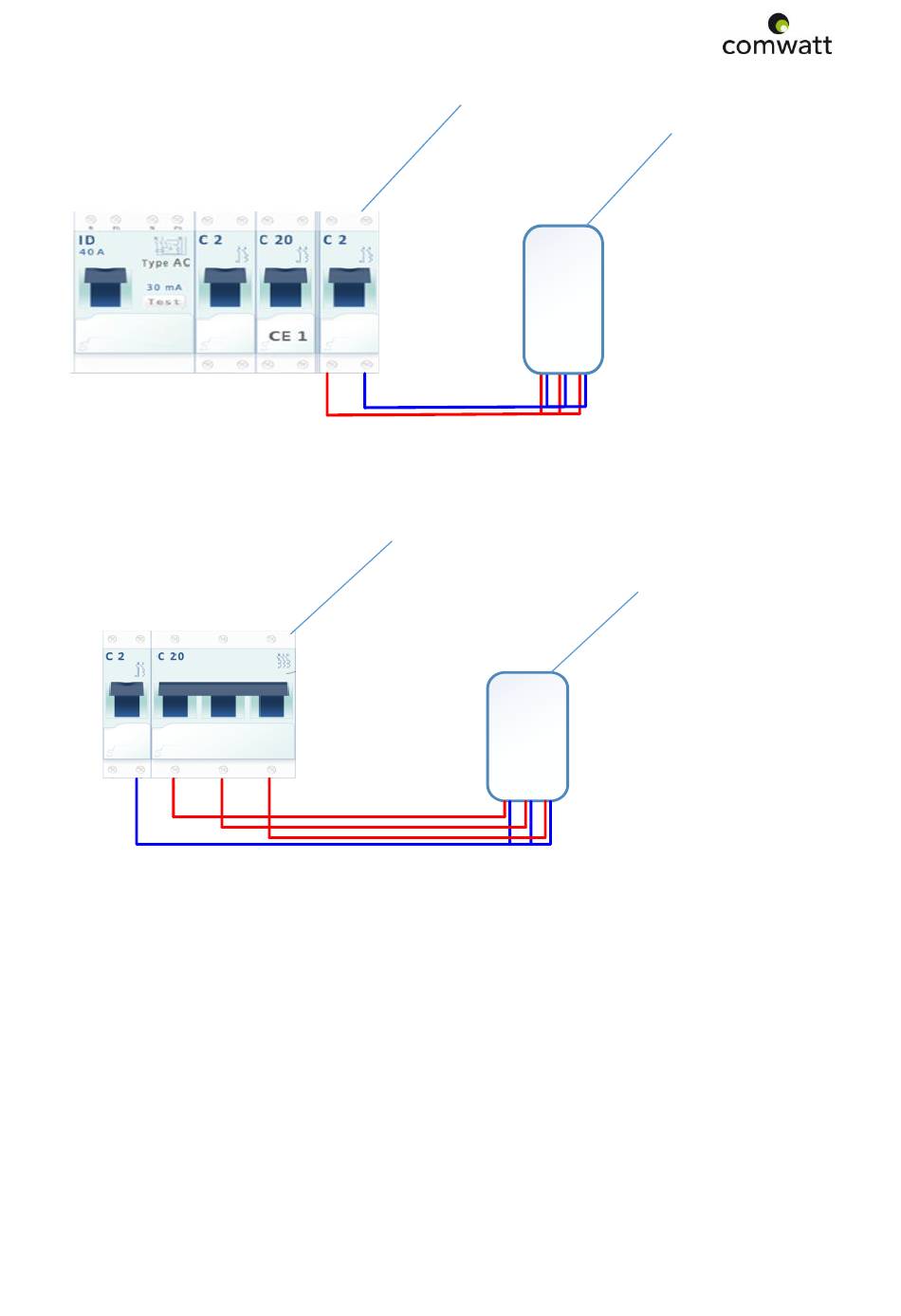

Figure 1 : schéma de câblage de l'alimentation du capteur HEM sur un réseau monophasé
Sur une installation en triphasé, chaque fil de phase et neutre de chaque entrée doit être
raccordé sur une phase (cf manuel joint avec les pinces).
Disjoncteur 2A dédié
au capteur HEM
Capteur de pinces
ampèremétriques HEM
HEM
Figure 2 : schéma de câblage de l'alimentation du capteur HEM sur un réseau triphasé
9
