4. Installation électrique
L'installation de l'IndepBox nécessite une intervention au niveau du
tableau électrique et doit être réalisée par un installateur dûment
habilité.
4.1. Installation des pinces ampèremétriques
Les mesures de consommations sont réalisées à l'aide du module Aeon Labs Home Energy
Meter 2d edition (HEM). Ce module est un capteur de puissance muni de 3 pinces
ampèremétriques qui permet de mesurer la puissance totale d'un site équipé en triphasé ou
de réaliser 3 points de mesure sur une installation en monophasé. Le module HEM doit être
raccordé dans le tableau électrique général en suivant les préconisations du manuel du
fabricant ainsi que les préconisations ci-dessous. Le module HEM communique par protocole
Z-Wave afin de restituer les valeurs de consommations à l'IndepBox.

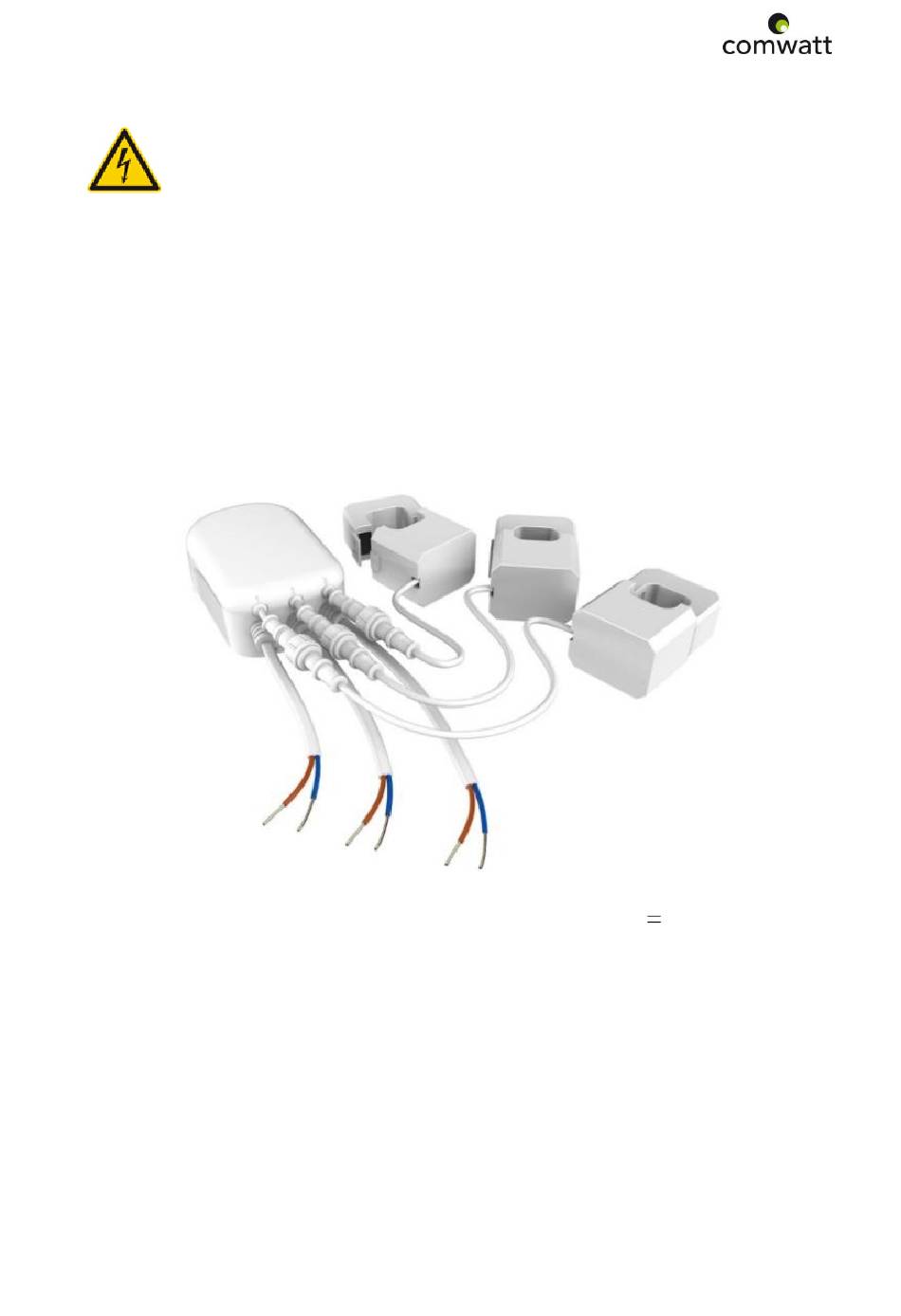

Le module HEM est composé d'un boitier, de 3 pinces ampèremétriques et de 3 câbles
d'alimentation. Chacun des câbles d'alimentation doit être branchés afin d'assurer le bon
fonctionnement de l'IndepBox.
Câblage de l'alimentation du capteur de pinces ampèremétriques HEM
Le capteur HEM dispose de 3 câbles reliés à des pinces ampèremétriques et 3 fils
d'alimentation. Il est nécessaire d'ajouter un disjoncteur sur le tableau électrique afin de
brancher les câbles d'alimentation de l'HEM.
Sur un réseau monophasé, les 3 fils de phase et de neutre du boitier doivent être raccordés
sur un même disjoncteur.
