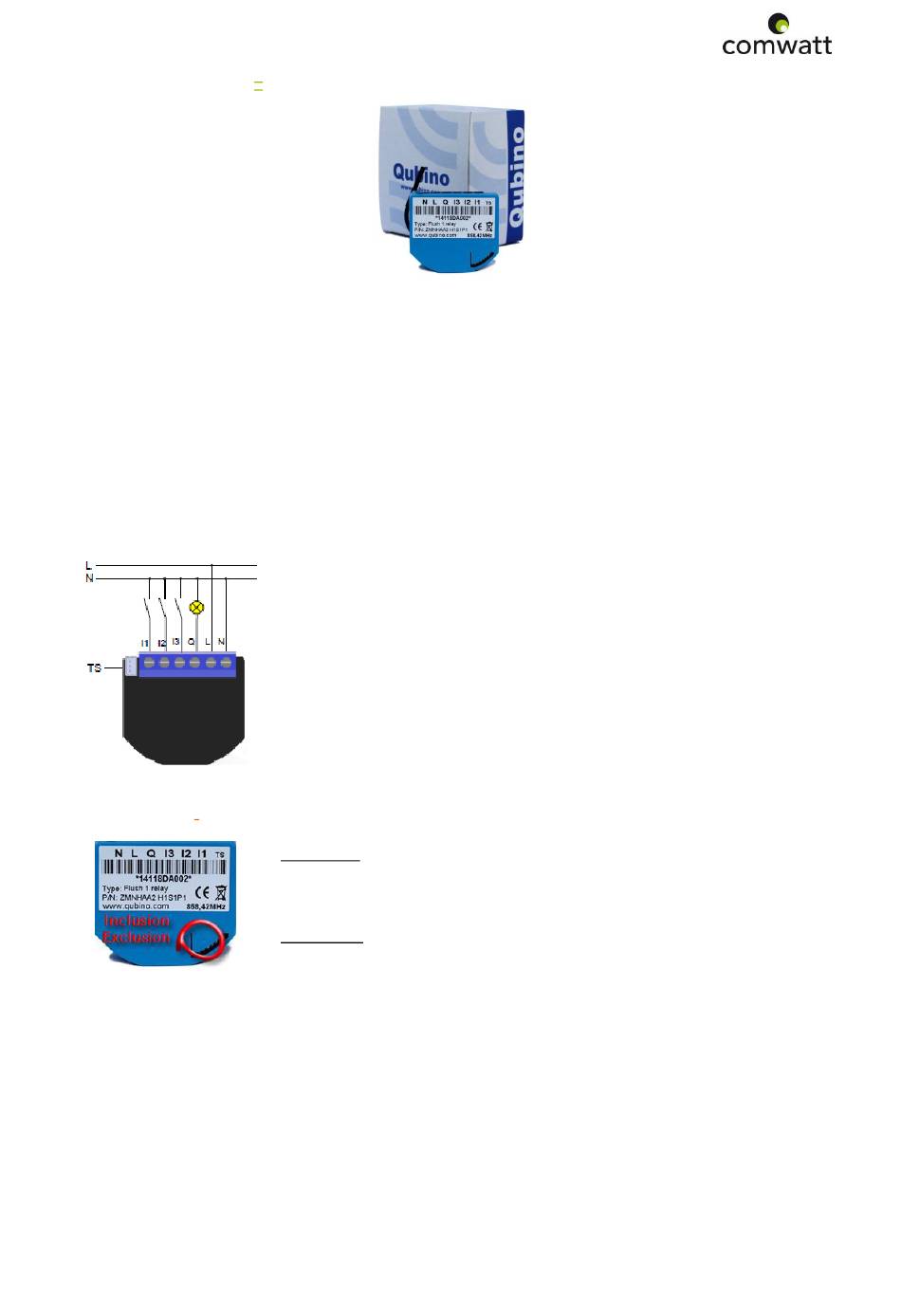

4.3. Installations d'un micromodule commutateur Qubino

Ce module permet d'obtenir la consommation électrique présente sur la voie du relais.
Spécifications électriques du module
 Alimentation : 110 - 230 VAC ±10% 50/60Hz, 24-30VDC
 Consommation électrique : 0,4W
 Courant nominal de sortie AC (charge résistive) : 1 X 10A / 230VAC
 Courant nominal de sortie DC (charge résistive) : 1 X 10A / 30VDC
 Puissance du circuit en sortie AC (charge résistive) : 2300W (230VAC)
 Puissance du circuit en sortie DC (charge résistive) : 240W (24VDC)
 Précision de la mesure d'énergie : P=5-50W, +/-3W ; P>50W, +/-3%
Schéma d'installation logique
Méthodes d'Inclusion et d'exclusion
Comwatt | CAP OMEGA, Rond-point Benjamin Franklin, CS 39521, 34960 MONTPELLIER CEDEX 2
www.comwatt.com | +33 (0)4 67 13 00 48 | service.client@comwatt.com
 N = Neutre
 L = Phase
 Q = Sortie périphérique/Appareil
 I3 = Entrée pour interrupteur deux positions (bistable) ou
interrupteur poussoir (monostable)
 I2 = Entrée pour interrupteur deux positions (bistable) ou
interrupteur poussoir (monostable)
 I1 = Entrée pour interrupteur deux positions (bistable) ou
interrupteur poussoir (monostable)
TS = Connectique pour capteur de température (en

option).
Inclusion :
 Par le bouton d'inclusion maintenu 2 secondes,
 Par 3 clics sur le poussoir I1 en 3 secondes.
Exclusion :
 Par le bouton d'inclusion maintenu 6 secondes,
Par 5 clics sur le poussoir I1 en 3 secondes.

