4.2. Installations d'un micromodule commutateur Fibaro

L'installation d'un micromodule commutateur permet de piloter
des appareils directement depuis ce module à partir du tableau
électrique. L'IndepBox est fournie avec le module Fibaro FGS-221
qui comporte 1 ou 2 relais libres de potentiel selon le modèle et qui
permet de piloter un appareil directement depuis le tableau
électrique. Le FGS-221 fourni en standard dispose de 2 sorties de
1,5KW, mais le FGS-221 est également disponible avec une sortie
de 3kW.
Spécifications du module
 Type de module : Récepteur Z-Wave
 Alimentation : 230V, 50 Hz
 Câblage : 3 fils, neutre nécessaire
 Puissance maxi : 2x 1500W (charge résistive)
 Courant maxi :
 Sortie AC : 2x 8A / 230VAC
 Sortie DC : 2x 8A / 30V
 Fréquence : 868,42 Mhz
 Dimensions: 15 x 42 x 38 mm
 Température de fonctionnement : 0-40°C
 Certifications : CE, ROHS, EN55015, EN60669-2-1, ZWAVE

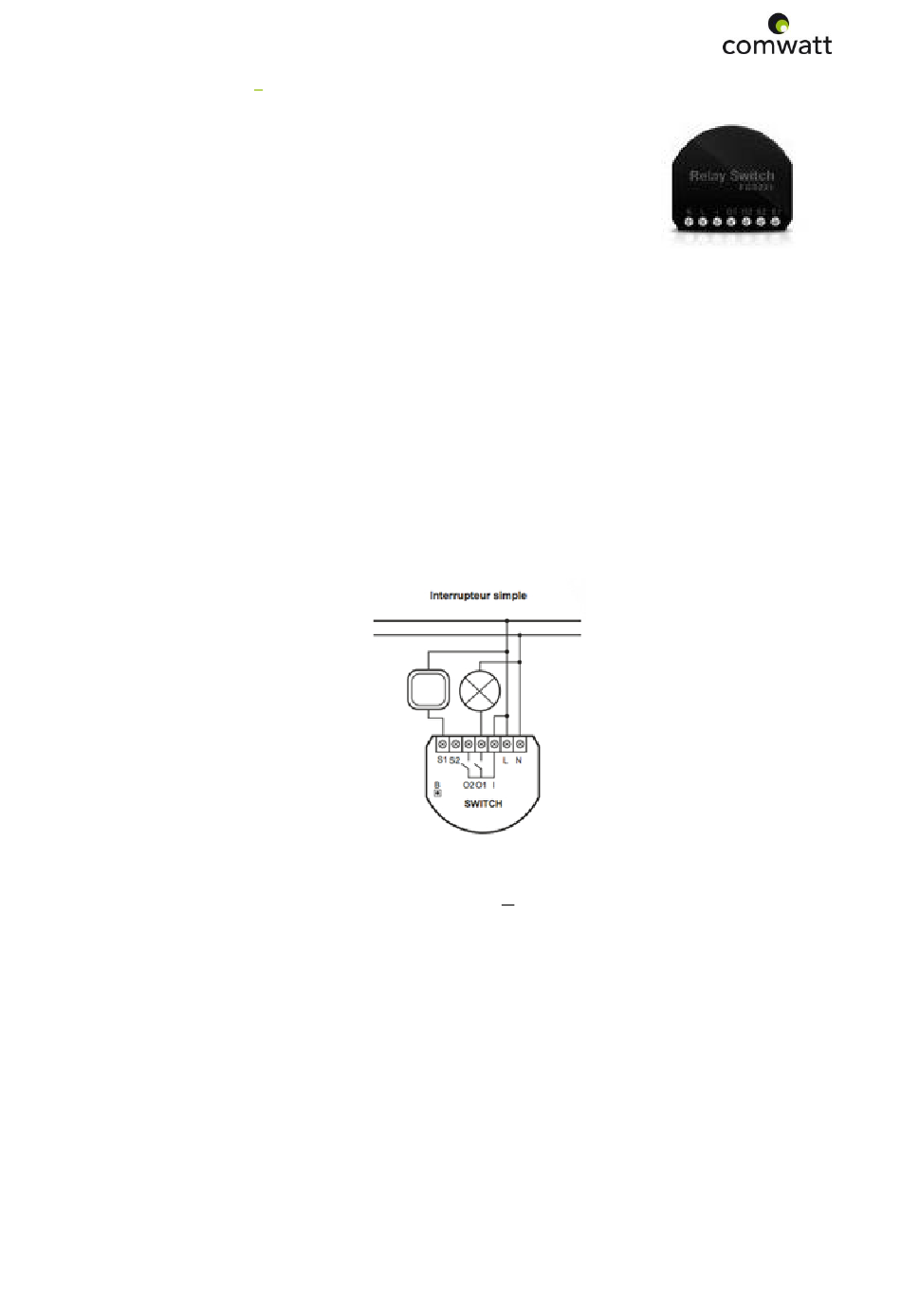

Câblage du commutateur Fibaro FGS-221
Pour le câblage du micromodule FGS-221 veuillez-vous référer directement au manuel
d'installation fourni par le fabricant.
Pour utiliser le Fibaro FGS-221 afin de piloter un cumulus, veuillez suivre les préconisations
indiquées dans ce manuel.
Câblage d'un cumulus avec le FGS-221.
Le module FGS-221 vous permet de piloter votre ballon d'eau chaude à l'aide du système
IndepBox tout en conservant le relai heures pleines / heures creuses. Vous pourrez ainsi
actionner votre ballon d'eau chaude durant la journée si votre production photovoltaïque
est suffisante ou pendant les plages en heures creuses. Ainsi Comwatt vous assure un
maximum de performance et vous permet d'alimenter votre cumulus de la manière la plus
économe possible.
