13 SPÉCIFICATIONS DU STYLE RIBBED V-TOP™

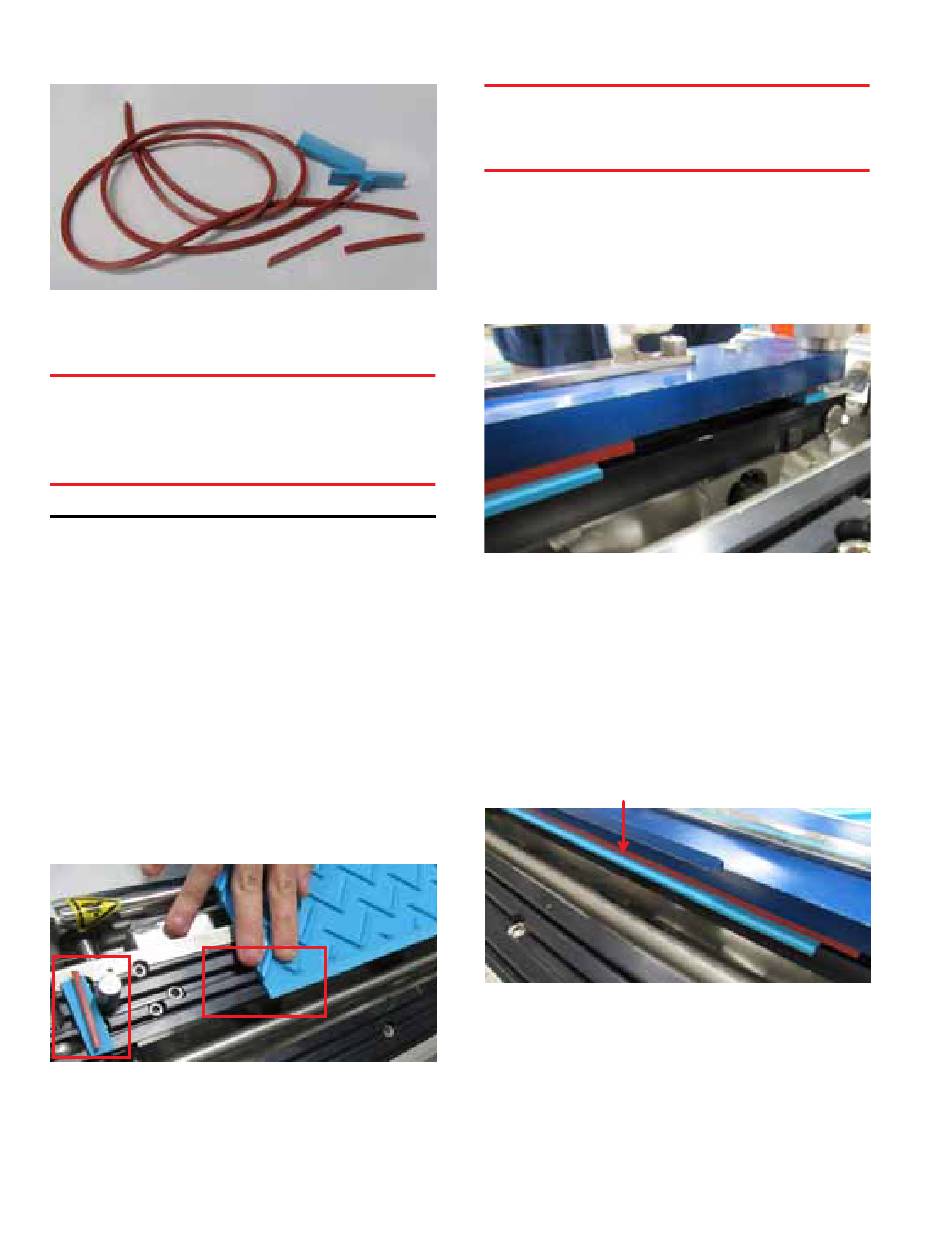

Figure 13C : Entretoises carrées pour dispositif de
serrage de 24"
CONSEIL DE FABRICATION
Si le tapis est usiné avec des gorges en auge,
Voir SPÉCIFICATIONS DES GORGES EN
AUGE à la page 14-1.
Utilisation des entretoises
carrées en silicone
1. Alignez les extrémités du tapis Ribbed V-
Top crénelées sur le dispositif de serrage.
2. Suivez les instructions du ALIGNEMENT ET
FIXATION DES EXTRÉMITÉS DU TAPIS à la
page 5-1 à l'exception des étapes suivantes.
a. Utilisez les languettes de tapis Flat Top 8050.
b. Placez une entretoise carrée de 1,5" (33 mm)
dans l'entretoise sur le dessus de chaque
languette de tapis au bord de la barre rainurée.
Figure 13D : Alignement des extrémités du tapis
Ribbed V-Top
13-2
CONSEIL DE FABRICATION
Si vous utilisez des languettes de tapis, placez
les bandes d'entretoises sur ces dernières.
3. Une fois les extrémités du tapis alignées et
fixées, insérez les entretoises carrées en
silicone entre les extrémités lisses du tapis et
les guides de découpe (ou les barres rainurées,
si les barres d'entraînement sont vers le haut).
Figure 13E : Insertion des entretoises carrées en
silicone
4. Assurez-vous que les entretoises carrées en
silicone ne dépassent pas des bords des barres
rainurées. Les bandes d'entretoises ne doivent
pas être en contact avec l'élément chauffant lors
du raccordement.
Extrémité du tapis dépassant du bord de la barre rainurée
Figure 13F : Alignement de l'entretoise carrée en
silicone en contact avec le bord de la barre
Système de raccordement de tapis v. 2.0
