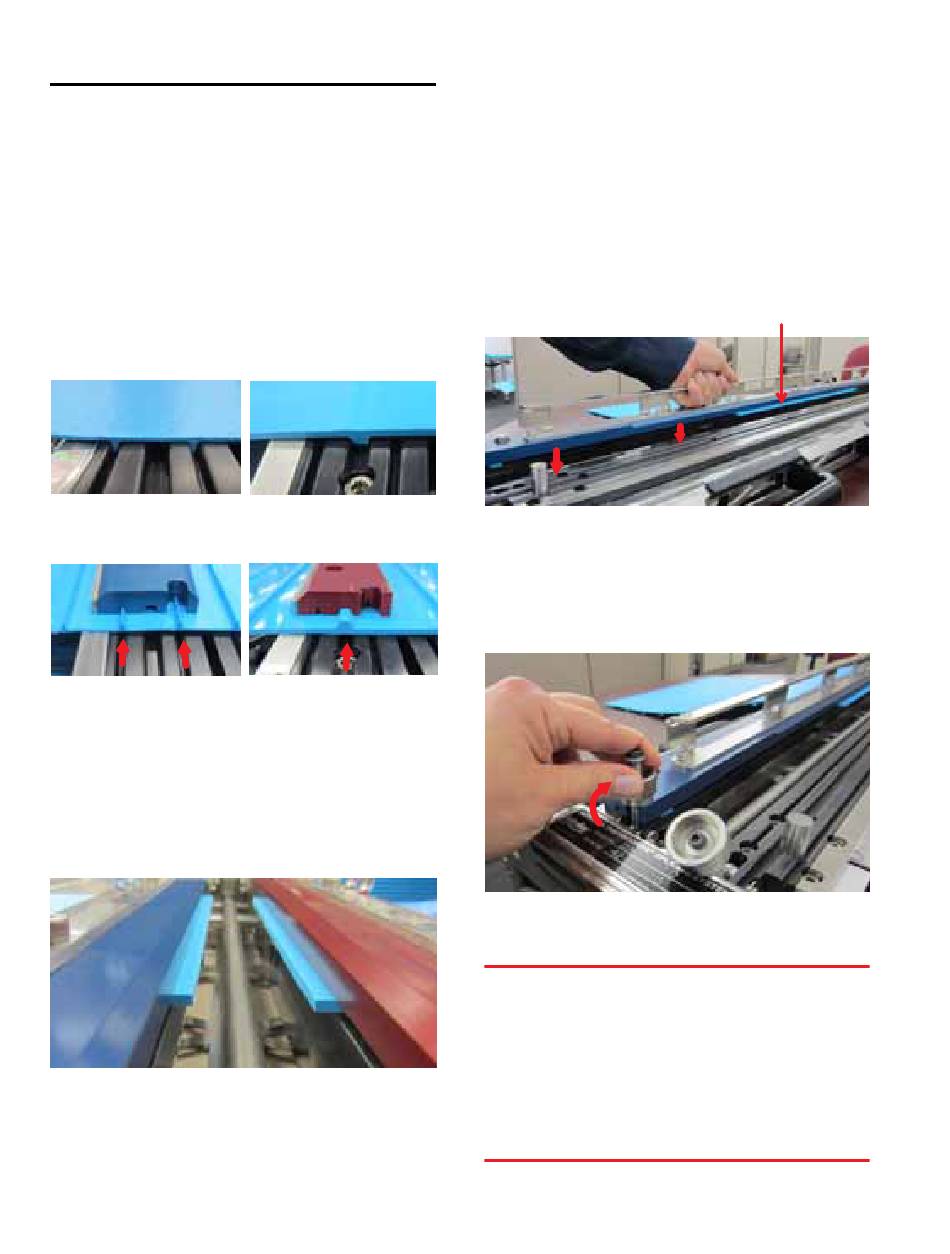

5 ALIGNEMENT ET FIXATION DES EXTRÉMITÉS DU TAPIS
Fixation légère des extrémités
du tapis
1. Centrez une extrémité du tapis sur la barre
rainurée la plus proche, de manière à ce que les
barres d'entraînement s'engagent dans les
rainures. Si les barres d'entraînement du tapis
sont tournées vers le haut, alignez-les sur les
rainures de la barre rainurée.
Barres d'entraînement insérées dans les rainures de la
barre rainurée
Barres d'entraînement alignées avec les rainures de la
barre rainurée et en prise avec le guide de découpe
Figure 5A : Alignez les extrémités du tapis sur la
barre rainurée
2. Vérifiez que l'extrémité du tapis dépasse de
la barre rainurée d'environ 0,16" (4 mm). Si les
extrémités du tapis dépassent d'une longueur
supérieure ou inférieure à 0,16" (4 mm), Voir
DÉPANNAGE à la page 10-1.
Figure 5B : Extrémités du tapis dépassant du bord
de la barre rainurée
5-2
3. Maintenez l'extrémité du tapis en place et
alignez les axes et trous de positionnement
avant d'abaisser le guide de découpe sur la
barre rainurée et l'extrémité du tapis.
4. Assurez-vous que le bord en acier
inoxydable du guide de découpe est orienté
vers l'extérieur et que les échancrures se
trouvent sous les boutons à serrage manuel du
goujon pivotant.
Extrémité du tapis dépassant de la barre rainurée
Figure 5C : Abaissez le guide de découpe sur la
barre rainurée
5. Placez chaque goujon pivotant dans une
échancrure de guide de découpe et serrez
légèrement les boutons à serrage manuel.
Figure 5D : Positionnement et serrage des boutons
à serrage manuel
CONSEIL DE FABRICATION
Serrez les boutons à serrage manuel de manière
égale pour que la surface supérieure du tapis
reste à plat sur la barre rainurée.
L'utilisation de languettes de tapis optionnelles
sur les extrémités de barre rainurée permet de
ne pas trop serrer les boutons. Voir Alignement
des extrémités du tapis à la page 5-1.
