Vérification De L'alignement Et Solide Fixation Des Extrémités De Tapis; Figure 5E : Fermeture Du Dispositif De Serrage; Figure 5F : Alignement Des Bords De Tapis Droit Et Gauche; Figure 5G : Centrage Des Extrémités Du Tapis - Intralox ThermoDrive V 2.0 Manuel D'utilisation

6. Placez la deuxième extrémité du tapis sur la
barre rainurée de manière à ce que les
extrémités préparées soient face à face.
7. Ensuite, en orientant le bord en acier
inoxydable du guide de découpe vers l'extérieur
comme avec la première extrémité du tapis,
fixez légèrement le tapis.
Vérification de l'alignement et
solide fixation des extrémités
de tapis
1. Fermez, mais ne verrouillez pas, le dispositif de
serrage et relâchez la manivelle pour contrôler
l'alignement. Au cours de l'alignement, ouvrez et
fermez le dispositif de serrage selon les besoins.

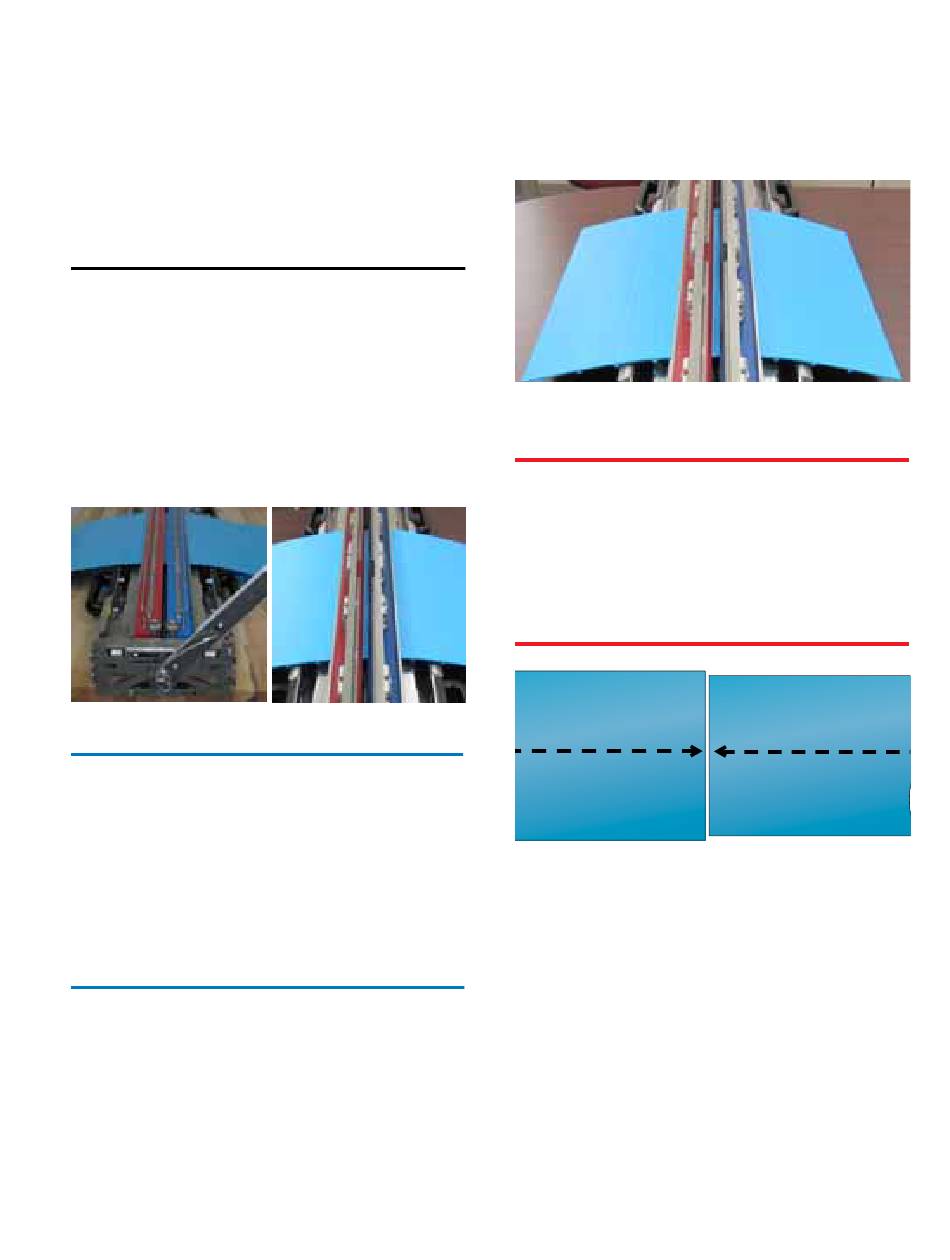

Figure 5E : Fermeture du dispositif de serrage

REMARQUE
Lorsque les barres rainurées sont fermées mais
pas verrouillées, vous pouvez les ouvrir en
poussant légèrement sur les rails métalliques du
guide de découpe de façon à les écarter. Si vous
entendez un « clic » lors de la fermeture des
barres rainurées, cela signifie qu'elles sont
verrouillées et que la manivelle est indispensable
pour les ouvrir.
Système de raccordement de tapis v. 2.0
5 ALIGNEMENT ET FIXATION DES EXTRÉMITÉS DU TAPIS
2. Ajustez les extrémités du tapis
horizontalement jusqu'à ce qu'elles soient au
même niveau l'une par rapport à l'autre et que
leurs bords soient alignés.
Figure 5F : Alignement des bords de tapis droit et
gauche
CONSEIL DE FABRICATION
Si les extrémités du tapis sont d'une largeur
légèrement différente, centrez le tapis le plus étroit
par rapport au tapis le plus large et ébavurez les
coins sur les bords du tapis après le raccordement.
Si les largeurs du tapis ont une différence de plus 1/
8" (3,2 mm), contactez Intralox.
Figure 5G : Centrage des extrémités du tapis
3. Lorsque les bords du tapis sont alignés,
serrez les boutons à serrage manuel de chaque
guide de découpe de manière égale.
4. Ajustez le serrage des boutons à serrage
manuel jusqu'à ce que les surfaces supérieures
du tapis soient en contact verticalement. S'il est
impossible d'aligner verticalement les surfaces
supérieures du tapis, Voir DÉPANNAGE à la
page 10-1.
