3 Mise en service
Les postes fournis dans les pays dont les tensions réseau sont
différentes de la norme sont munis des autocollants suivants :
a) Informations sur la tension réseau (à l'extrémité du câble)
b) Tension réseau à la livraison (arrière du poste plaque
signalétique du dessus)
c) Tensions spéciales, pour le marquage conformément à la
modification des connexions sur site (avec le manuel
d'utilisation)
Après la modification des connexions sur 415 V,
• l'autocollant c) doit être collé sur le b) et
• l'autocollant a) supprimé de l'extrémité du câble.
3.4

Refroidissement du poste

Pour assurer un taux de fonctionnement optimal des unités de puissance, il convient de respecter
les consignes suivantes :
• Aérer suffisamment le lieu de travail,
• Libérez les entrées et sorties d'air du poste,
• Empêcher l'infiltration de pièces métalliques, poussières et autres impuretés dans le poste.
3.5 Réfrigérant
3.5.1 Approvisionnement en réfrigérant
A sa sortie d'usine, le poste est livré avec une quantité minimale de réfrigérant
• Vérifier le niveau de réfrigérant et remplir jusqu'à la lunette supérieure (C1).
Le réfrigérant KF23E garantit une protection antigel allant jusqu'à –10°C !
Notre garantie fournisseur ne s'applique pas en cas de mélanges avec d'autres liquides ou
d'utilisation de réfrigérants tiers !
Ne pas oublier de placer le filtre dans la goulotte de remplissage lors du remplissage !
Après chaque utilisation ou chaque nouvelle connexion, laisser le poste fonctionner
pendant un court moment pour permettre aux flexibles de prolongement ou à ceux de la
torche de se remplir de réfrigérant ! Pour finir, vérifier le niveau de réfrigérant et procéder
au remplissage, le cas échéant.
3.5.2 Raccords de réfrigérant sur le refroidisseur
• Enficher les raccords du réfrigérant de la torche ou d'un poste de soudage (par ex.
Microplasma) dans les raccords rapides à obturation et verrouiller fermement.
(le raccord rouge correspond au reflux de réfrigérant de la torche ou du poste de soudage ;
le raccord bleu à la montée de réfrigérant vers la torche/le poste de soudage)
Le cas échéant, ajouter une rallonge aux flexibles de réfrigérant (voir accessoires).

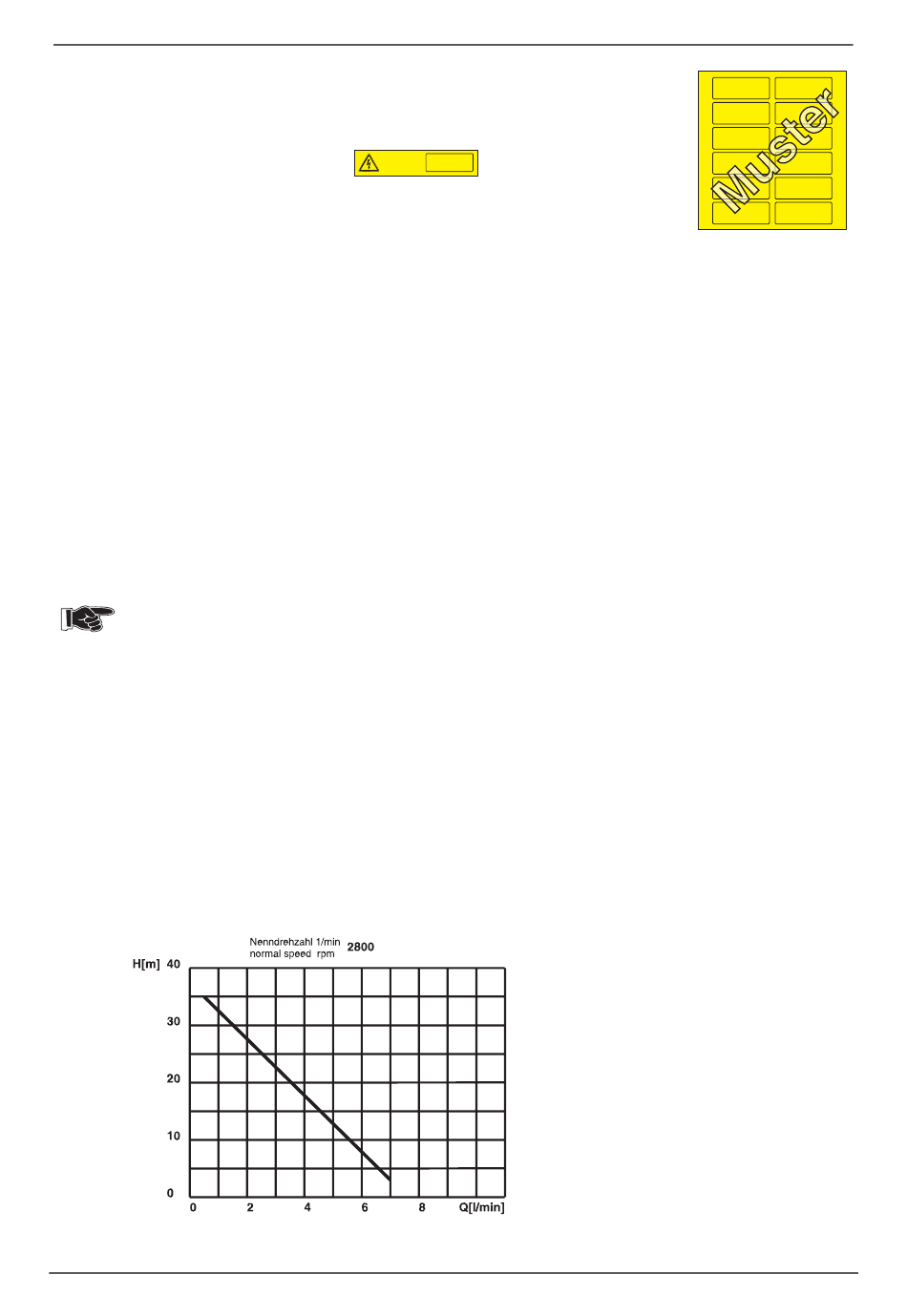

3.5.3 Courbe de caractéristiques de la pompe à réfrigérant intégrée
Courbe de caractéristiques de la pompe
Netzanschluß-
400V
spannung
Mains voltage
Légende :
H [in m]
Q [l/min]
3/2
230V 230V
400V 400V 400 00V
415V 415V 41 415 15V
c)
460V 460V 460V 0V 46
500V 500V 500V 0V
___V ___V V
(réf. autocollant, voir
accessoires)
onduleur
Hauteur de refoulement
Débit de refoulement
V
V
