Mise en service
3.1
Mise en place du poste
Observer les consignes de sécurité « Pour votre sécurité » au début du manuel !
• Installez le poste en veillant à laisser suffisamment d'espace pour la mise en place des
éléments de commande.
• Veillez à ce que l'installation du poste soit effectuée dans des conditions optimales de stabilité.
3.2
Branchement sur secteur du refroidisseur
La tension de service indiquée sur la plaque signalétique doit correspondre à la tension
réseau !
La valeur du fusible réseau est indiquée dans les caractéristiques techniques.
Un connecteur réseau approprié doit être raccordé à la conduite d'amenée de secteur pour
le refroidisseur UK 500 S. Le raccordement doit être effectué par un spécialiste en
respectant les normes VDE en vigueur. L'ordre des phases est indifférent et n'a aucune
influence sur le sens de rotation des ventilateurs ou de la pompe de réfrigérant.
Brancher le connecteur réseau du poste hors tension dans la prise correspondante.
3.3
Branchement sur secteur du poste de soudage (uniquement UK
500 S)
Le refroidisseur à circulation d'air UK 500 S est équipé d'une prise triphasée CEE située à l'arrière.
Le poste de soudage, sur lequel est utilisée la torche à refroidir, peut être branché à cette prise.
La charge maximale de la prise est 3 x 16A !
3.3.1
Modification des connexions de la tension réseau 400/415 V au niveau du
transformateur de commande
Observer les consignes de sécurité « Pour votre sécurité » au début du manuel !
Le câble de raccordement (flèche) doit être permuté au niveau du transformateur en
fonction de la tension réseau :
• Pour une tension de 400 V : Visser le câble de raccordement sur 400 V (par défaut),
• Pour une tension de 415 V : Visser le câble de raccordement sur 415V.
440V 415V 400V 230V0V 0V
87.5

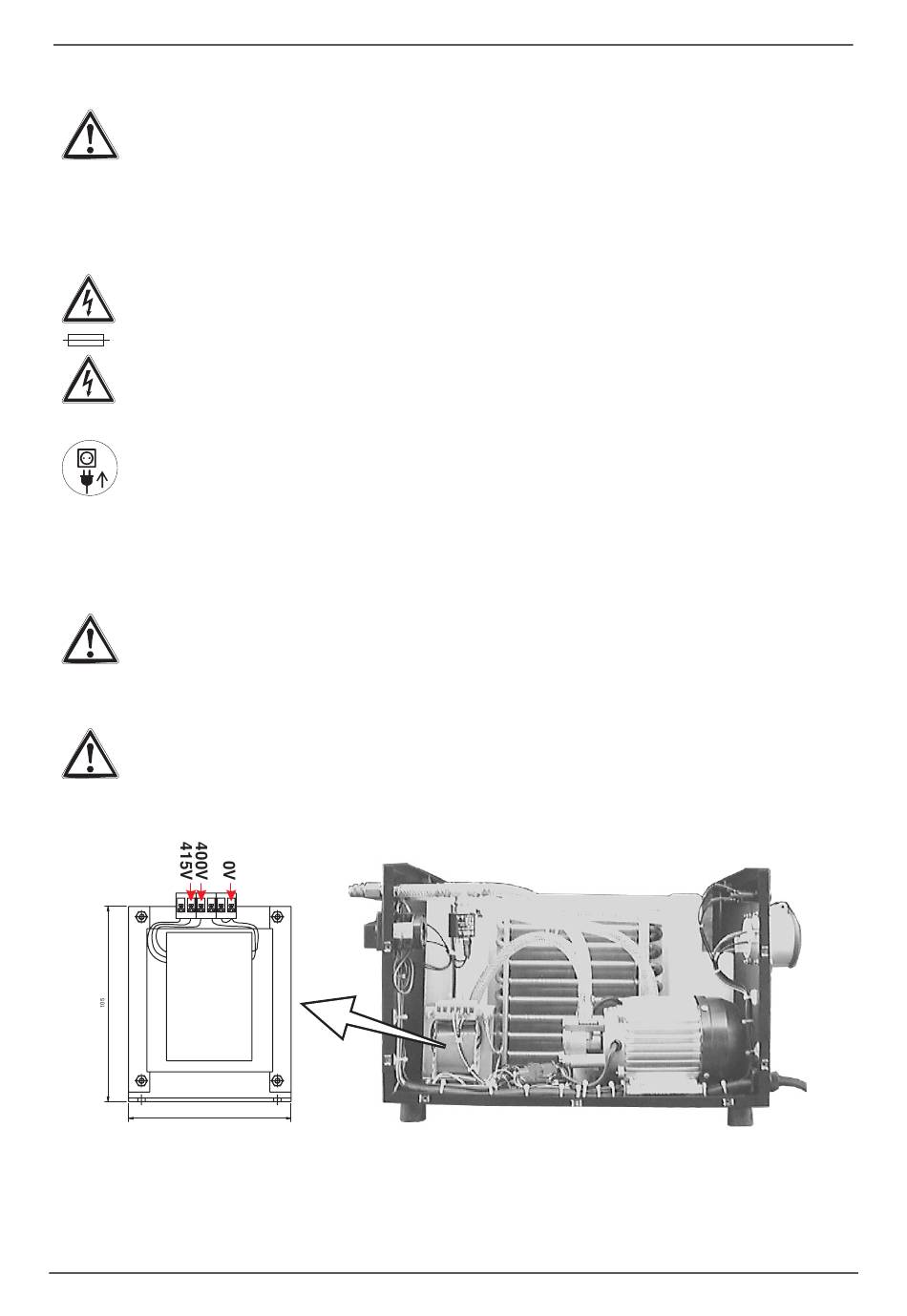

Illust. 3/1 : Transformateur de commande
3/1
