2. Parámetros de montaje

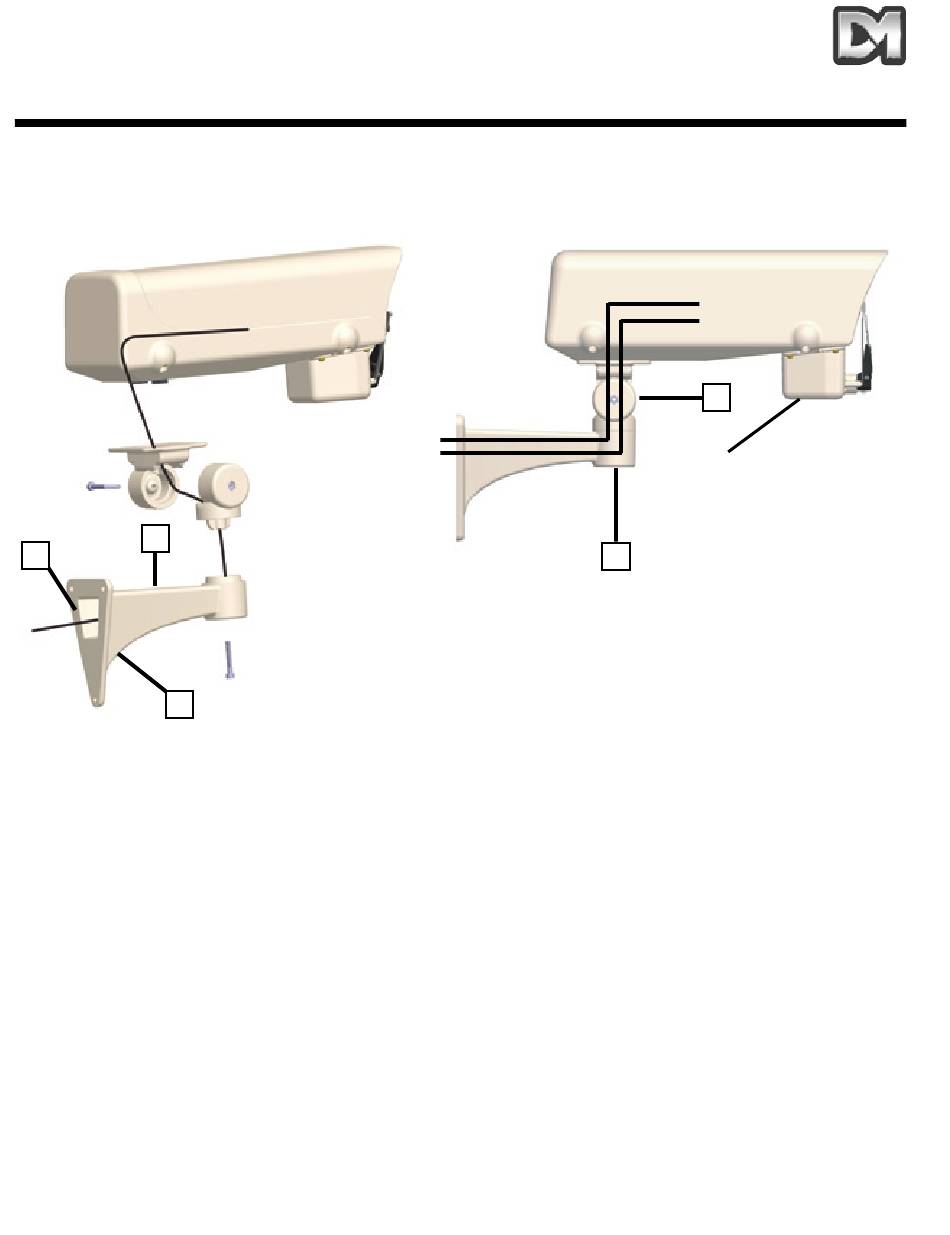

Fig. 2 Parámetros de montaje
E
A
C
Montaje de la carcasa
1. Utilice el brazo del soporte (E) como plantilla para marcar la posición de los orificios de montaje.
Retírelo, y realice los taladros según el modelo.
2. Fije el brazo del soporte a la pared utilizando los tacos y tornillos suministrados. (En el caso de
que se trate de una pared de albañilería)
3. Pase los cables por el soporte hacia abajo (C) o a través de la pared (A), por el conducto,
según se requiera (fig. 2).
4. Suelte el tornillo F de la carcasa de la toma panorámica y el tornillo H de la inclinación.
Colóquelos de la forma que necesite para la cobertura de la cámara y apriételos para fijarla.
5. Debajo de la carcasa puede colocar una lámpara de infrarrojos opcional (880/883).
2010/2015 Manual de instalación
Modelo mostrado: Tipo 2015
H
Opcional (sólo tipo 2015)
F
95071 - Unidad limpiadora 230v
95072 - Unidad limpiadora 110v
95073 - Unidad limpiadora 24v
95074 - Unidad de brazo limpiador
H003 - Cuchilla limpiadora
