Punto prefissato: 43 °C
45
40
35
30
25
20
0 50 100
3.1 Effetto della portata sulla
temperatura del fluido
La temperatura all'uscita della tubazione sul paziente
dipende dalla portata. Il diagramma riportato nella
figura 6 mostra l'andamento tipico della temperatura
del fluido in uscita in funzione della portata, per il
riscaldatore serie FW600.
NOTA: la temperatura del fluido in uscita indicata da
questo diagramma è stata misurata all'estremità della
tubazione sul paziente.
3.2 Rimozione del set di riscaldamento
Non è possibile estrarre la cassetta dal riscaldatore
mentre è sottoposta a pressione. Per estrarla,
procedere come segue.
1. Chiudere il morsetto d'ingresso del set di
riscaldamento, lasciando aperto il morsetto di
uscita.
2. Chiudere il morsetto di uscita del set di
riscaldamento.
3. Eseguendo le operazioni ai punti 1 e 2 si fa
scaricare il fluido dalla cassetta. Estrarre poi questa
dal riscaldatore tirando con cautela l'asta di guida
blu.
6
Temperatura all'estremità della tubazione sul paziente
150 200 250
Portata (ml/min.)

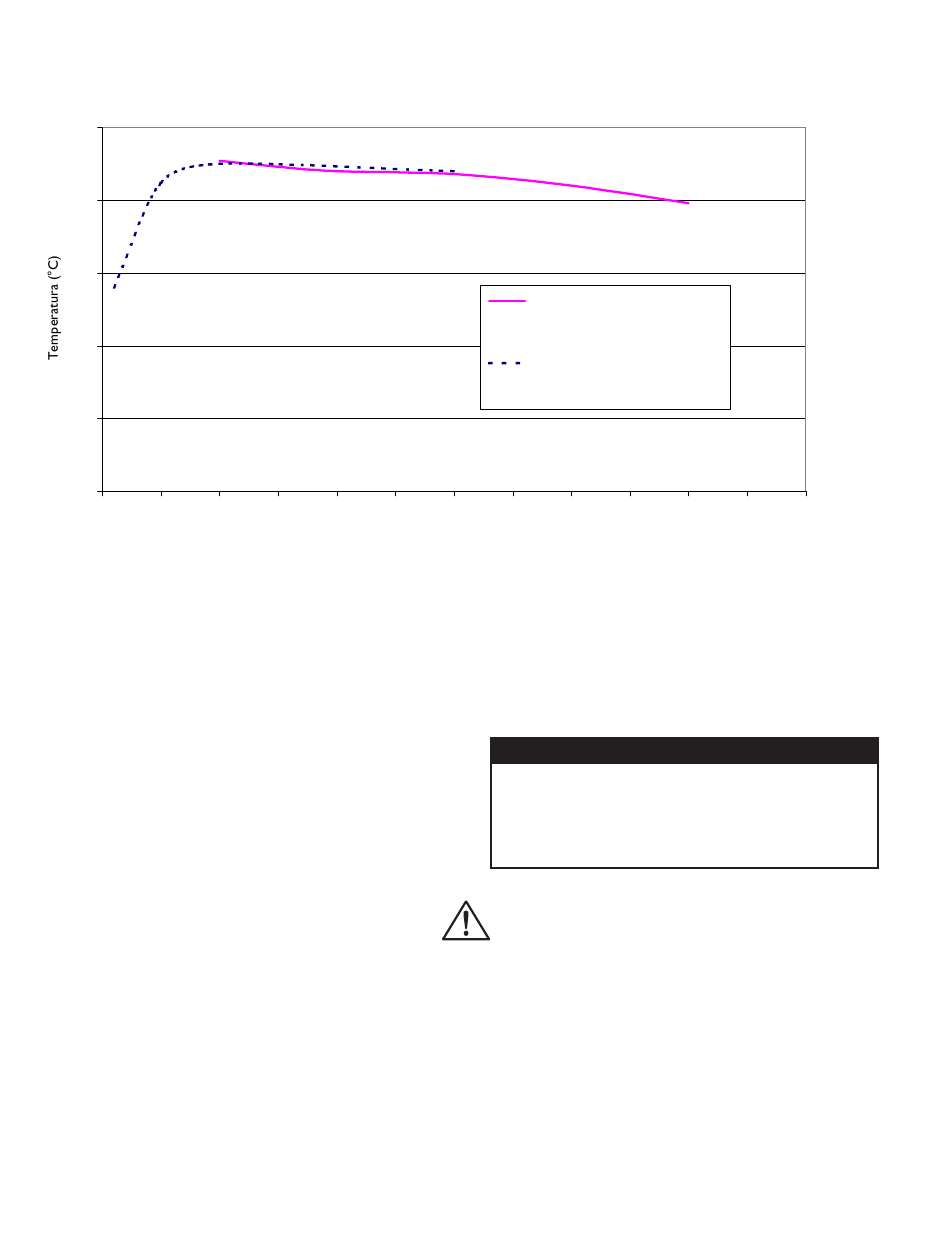

Figura 6—Temperatura tipica del fluido in funzione della portata
ITALIANO
"Cassetta adoperata - D25330CE [per
portata elevata con prolunga da 122 cm
(48")] Temper. ingresso fluido: 20 °C"
"Cassetta adoperata - D25310CE
[standard con prolunga da 122 cm (48")]
Temper. ingresso fluido: 10 °C"
300 350 400
4. Eliminare il set di riscaldamento in conformità al
protocollo locale.
Una cassetta non scarica è difficile da estrarre.
Se la si forza per estrarla, si corre il
rischio di spezzarla.

4.0 Sistemi di sicurezza

4.1 Protezione da sovratemperatura
Il riscaldatore è dotato di un sistema di protezione,
indipendente dal sistema di regolazione principale, che
controlla continuamente la temperatura del fluido in
uscita e spegne immediatamente gli elementi riscaldanti
se questa supera i 45,0 °C. Se la condizione di
sovratemperatura è temporanea, a causa di una
variazione improvvisa della portata, sul display
lampeggiano alternatamente la scritta HI (ALTA) e la
temperatura del fluido. Quando quest'ultima ritorna a
un livello accettabile, riprende il normale
funzionamento. Se tuttavia il sistema di protezione
rileva che la condizione di sovratemperatura è causata
Temp. ambiente: 22 °C
450 500 550 600
ATTENZIONE
