6. Mise en service, exploitation
Le câble s'enclenche dans le connecteur en appuyant légèrement. Visser le
presse-étoupe avec le boîtier. Le joint intérieur du presse-étoupe est ensuite
pressé avec le câble.
Lors du montage, veillez à ce que le filtre d'aération ne soit pas bouché par de la
poussière ou du liquide.
L'ouverture du boîtier n'est pas autorisée puisque cela endommage de manière
durable l'appareil.
Raccord process
F
Lors du raccordement de l'appareil, les conduites doivent être hors pression.
„
L'appareil doit être protégé par des mesures appropriées contre les pics de
„
pression.
Seulement pour l'utilisation des produits adaptés
„
Respecter la pression maximale
„
Respecter la pression de surcharge admissible
„
Les raccords de pression sont matérialisés par des symboles ⊕ et ⊖ sur l'appa-
reil. En cas de mesure de pression différentielle, le raccord pour la pression la plus
élevée est raccordé sur le côté ⊕ et celui pour la pression la plus faible sur le côté
⊖ de l'appareil.
Branchement électrique
Le raccordement électrique de l'appareil doit être effectué conformément aux
„
prescriptions pertinentes VDE et aux prescriptions des entreprises d'électricité
locales (EVU).
Avant le raccordement de l'appareil, déconnecter l'alimentation électrique de
„
l'installation
Insérer les fusibles adaptés à l'application
„

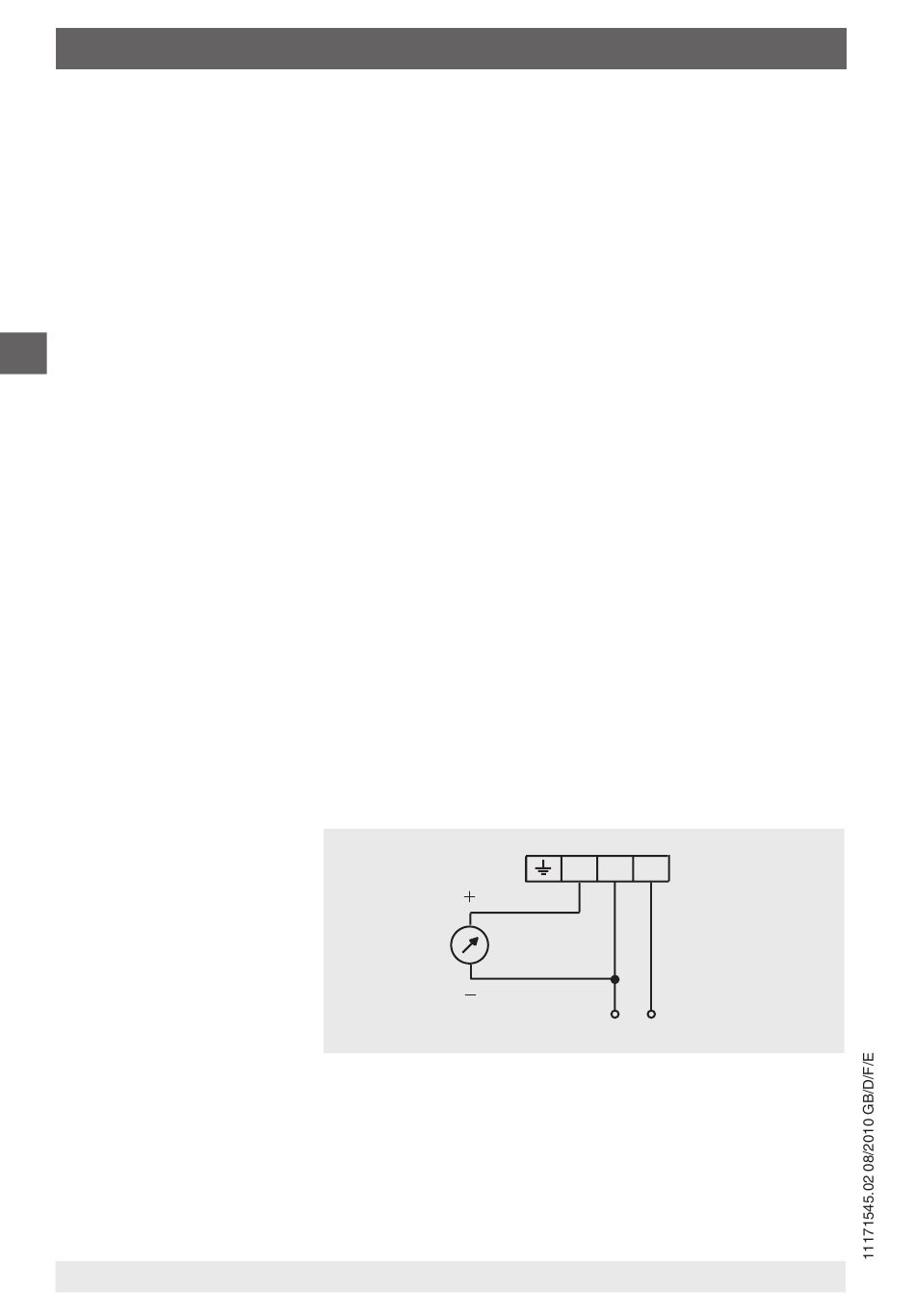

L'appareil est équipé
d'un bornier à 3 bornes
et le branchement
électrique doit être
effectué conformément à
l'illustration.
Mise en Service
Une condition pour la mise en service est l'installation correcte de l'appareil
„
et de toutes les lignes de connexion électriques. Tous les câbles de raccorde-
ment doivent être posés de sorte qu'aucune force mécanique ne s'exerce sur
l'appareil.
Les conduites de mesure de la pression sont posées avec une pente de
„
manière à éviter par exemple, en cas de mesure de liquides, la formation de
30
WIKA mode d'emploi transmetteur de pression différentielle type 890.09.2190
1
4 ... 20 mA
1 ... noir
2 ... bleu
-2
+3
3 ... brun
DC 24 V
