1.

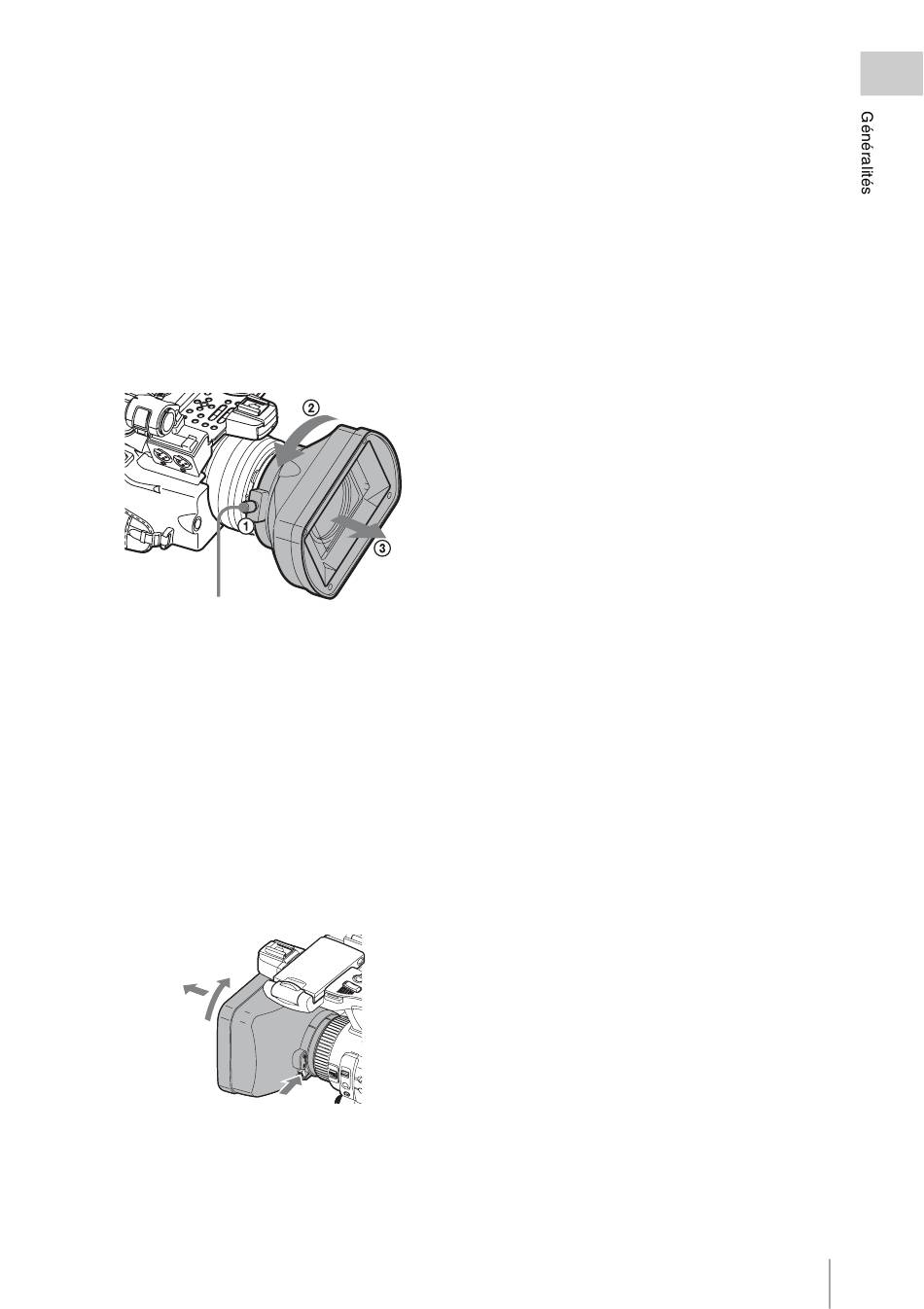

Capot protecteur de l'objectif
PMW-200
Fixer
Insérez le capot protecteur en alignant son
repère sur celui du caméscope, puis tournez le
capot protecteur dans le sens des aiguilles d'une
montre tout en regardant l'avant du caméscope
(dans le sens opposé à la flèche 2 dans
l'illustration ci-dessous) et serrez la vis de
fixation du capot protecteur 1.
Retirer
1 Desserrez la vis de fixation du capot
protecteur, 2 tournez le capot protecteur dans
le sens de la flèche, 3 puis retirez-le.
Vis de fixation du capot protecteur
PMW-100
Fixer
Insérez le capot protecteur en l'alignant sur le
repère du caméscope, puis fixez le capot
protecteur en le tournant dans le sens des
aiguilles d'une montre tout en regardant
l'avant du caméscope (dans le sens opposé à
2 dans l'illustration ci-dessous) afin de le
fixer.
Retirer
1 Maintenez enfoncé le bouton de
déclenchement du capot protecteur, 2
tournez le capot dans le sens de la flèche, 3
puis tirez.
3
2
1
Pour fixer l'objectif grand-angulaire de
conversion en option, utilisez le capot
protecteur fourni avec l'objectif grand-
angulaire.
2.
Connecteur de casque (mini prise stéréo)
(page 47)
3.
Récepteur de télécommande infrarouge
arrière
4.
Interrupteur d'alimentation (page 21)
5.
Bouton BATT RELEASE (page 20)
6.
Molette de mise au point de l'oculaire
(PMW-100 uniquement) (page 22)
7.
Connecteur DC IN (page 21)
8.
Logement du pack de batteries (page 20)
9.
Bouton WHITE BAL (réglage
automatique de la balance des blancs)
(PMW-200) (page 40)
10.
Molette/Bouton EXPOSURE (PMW-100
uniquement) (page 42)
11.
Commutateur FOCUS/ZOOM
(PMW-100 uniquement) (page 43)
12.
Bague d'objectif (PMW-100 uniquement)
(page 44)
13.
Levier d'ouverture/fermeture de
capuchon d'objectif (PMW-200
uniquement) (page 36)
Identification des pièces
11
