18 fr | Installation
Retrait du détecteur et de la bague décorative
1.
2.
3.5 Boîtier intégré pour plafonds en béton
103

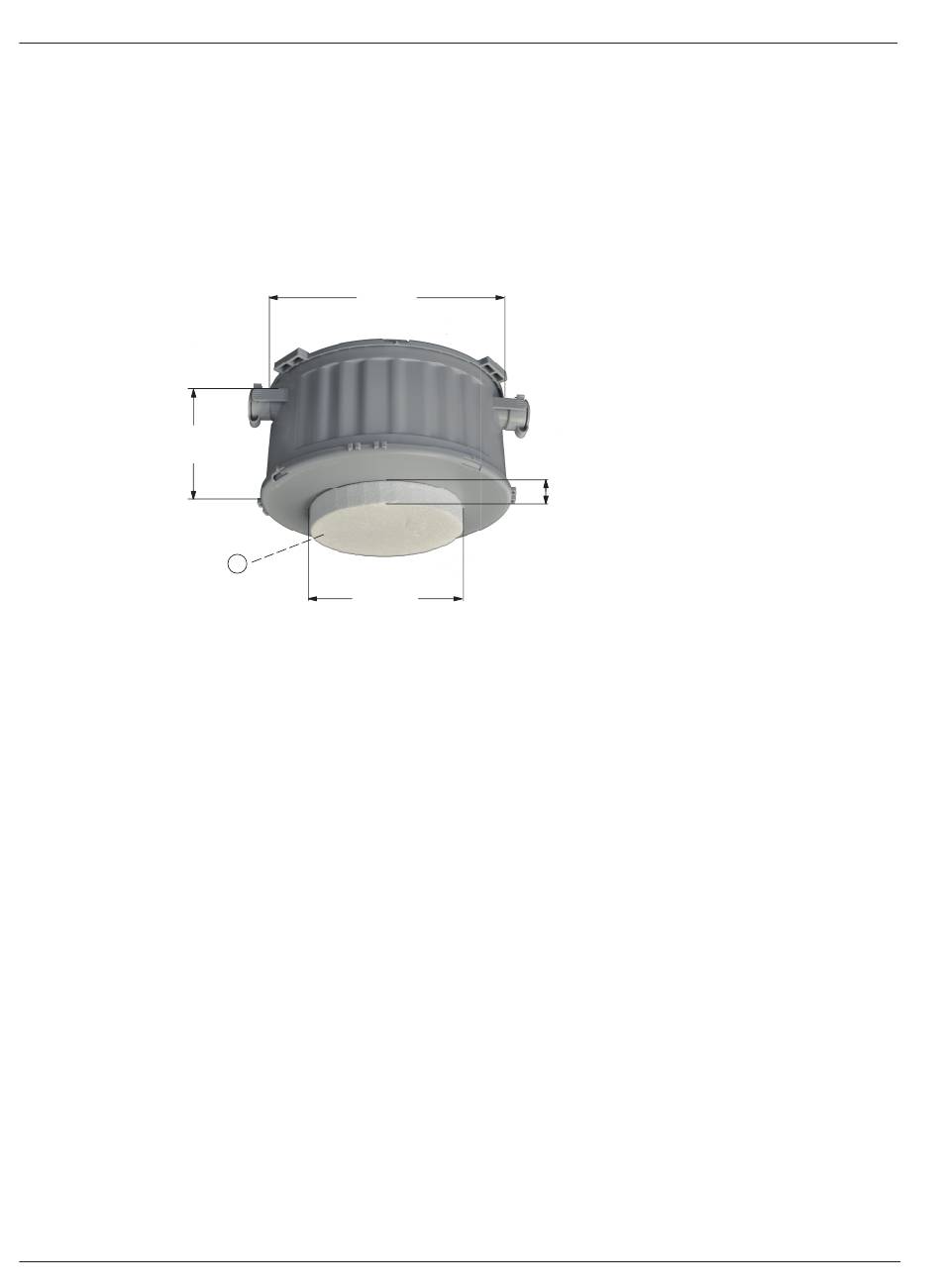

Figure 3.10: FAA-500-CB Boîtier intégré
Le boîtier intégré FAA-500-CB est utilisé pour l'installation du détecteur dans des plafonds en
béton. Il permet de faciliter le raccordement de conduits.
Le boîtier intégré FAA-500-CB est placé sur le coffrage, fixé et protégé contre tout flottement.
Lors de la fixation, assurez-vous que les clous se situent dans la zone du Styrofoam, pour
éviter les interférence lors de la découpe du Styrofoam.
Les entrées de tuyaux ou de câbles sur le boîtier intégré FAA-500-CB sont réalisées dans les
murs à l'aide d'un outil de découpe universel. Une fois les panneaux de coffrage ôtés, la partie
avant (1) est ouverte à l'aide d'une scie à découper ou d'une scie-cloche.
Un boîtier arrière pour montage au plafond FAA-500-BB, comprenant le socle et le détecteur,
est ensuite inséré dans le boîtier intégré.
2019.11 | 4.0 | F.01U.025.877
dans la position correcte.
En cas de hauteurs d'installation très importantes : les deux faces de contacts aisément
visibles (8) se trouvent du même côté que la rainure-guide simple (9).
Pour retirer le détecteur, exercez une légère pression vers le haut en son centre. Le
verrouillage est ainsi débloqué.
Pour retirer la bague décorative, soulevez-la précautionneusement d'un côté.
218
1
131
20
Guide d'utilisation
Détecteurs automatiques version LSN improved
