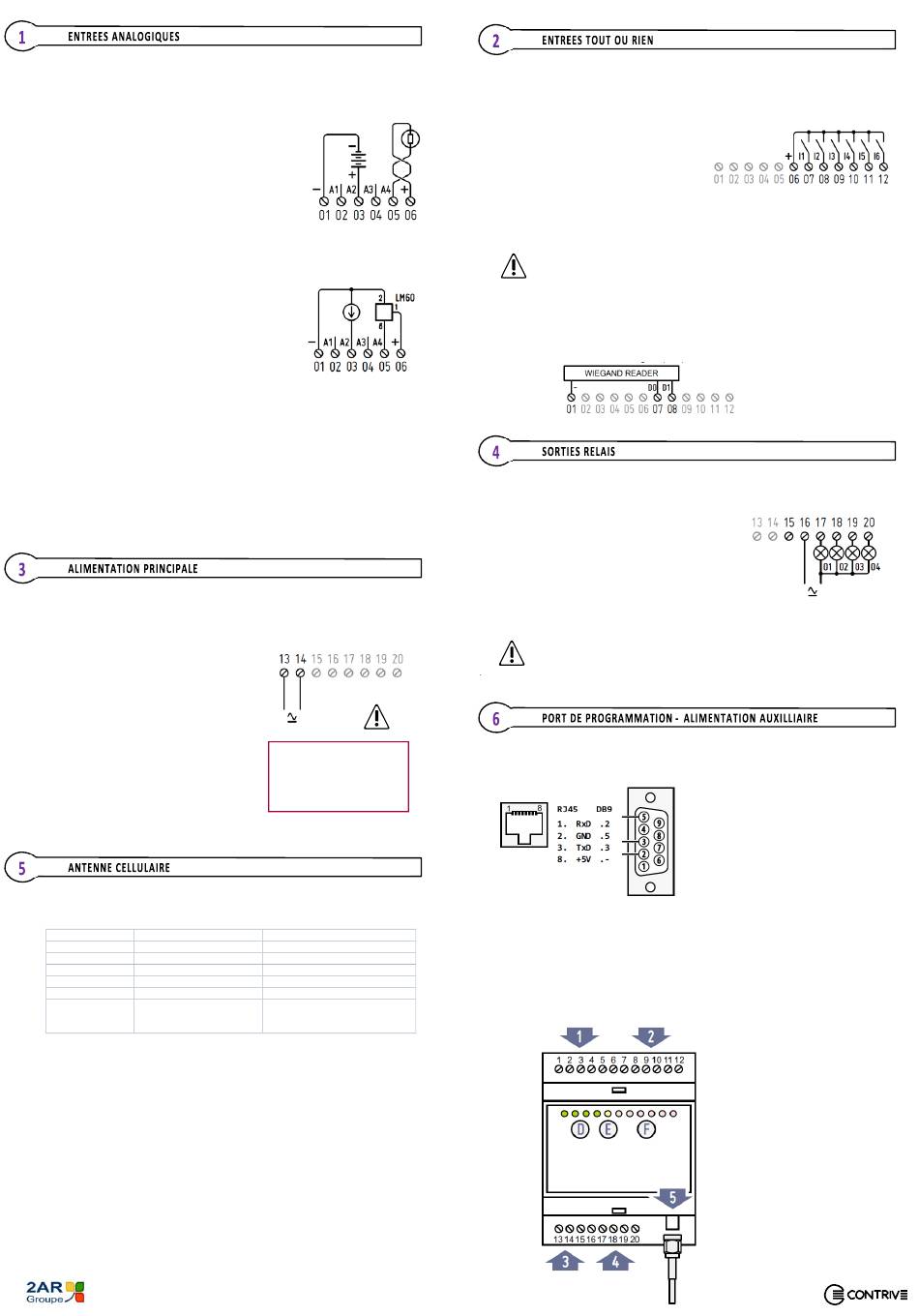

Contrive AVIOR Manuel Utilisateur page 4

Jusqu'à 4 signaux analogiques peuvent être connectés aux bornes 02 à 06 par rapport à la borne négative 01. Le mode
d'entrée et la plage peuvent être sélectionnés par logiciel pour chaque entrée.
La source de tension est ici connectée à l'entrée analogique A2 (borne 03) par rapport à la borne négative (01).
Plage d'entrée 0 ... 10 V
Entrée max 14 V
Résolution 0,014 V
Précision ± 2%
Impédance 25 kΩ
La sonde de température NTC est connectée à l'entrée analogique A4 (borne
05) et alimentée par une alimentation interne de 3,3 V (borne 06).
Plage d'introduction ‐40 ... 100 ° C
Résolution 0,1 ° C
Précision ± 2 ° C
NTC 10 kΩ à 25 ° C
B: 3435 à 25 85 ° C
RSR001 103AT / 11
La source de courant est ici connectée à l'entrée analogique A2 (borne 03) par
rapport à la borne négative (01).
Plage d'entrée 0 ... 20 mA
Entrée max 28 mA
Chute de tension 2 V @ 20 mA
Résolution 0,028 mA
Précision ± 2%
Impédance 100Ω
Capteur actif, la sortie ici est connectée à l'entrée analogique A4 (borne 05) par rapport au négatif (borne 01) et
alimentée par une alimentation interne de 3,3 V (borne 06), consommation de courant maximale 50 mA.
Définissez l'entrée en mode tension.
La valeur renvoyée et l'unité de mesure peuvent être définies pour n'importe quelle entrée, une valeur peut être
définie pour zéro (c'est‐à‐dire: pour 4 ÷ 20mA, réglez zéro à 4).
valeur de pleine échelle 1 ... 100000
zéro 0 ... 21
unit n'importe quel texte
UN CÂBLE BLINDÉ PEUT ÊTRE UTILISÉ POUR LES LIGNES LONGUES: LE BLINDAGE CONNECTÉ AU TERMINAL NÉGATIF 1
SEULEMENT, L'AUTRE FIN DOIT ÊTRE GAUCHÉ NON CONNECTÉ.
OPTION L pour les unités permettant une alimentation basse tension dans une large plage de tension.
L'alimentation ne doit pas être partagée avec d'autres équipements et répondre aux exigences des circuits SELV selon
EN / IEC 62368, à l'instar d'un transformateur 12VAC / 10VA bon marché. La longueur entre l'alimentation et l'appareil
doit être inférieure à 3 m.
Voltage 9 ... 35 VDC
9 ... 27 VAC
Current 690 mA M AX
OPTION M pour les unités permettant l'alimentation à partir des
principales aux bornes 13 ‐ 14.
Voltage 85...264 VAC
Frequency 47...63 Hz
Power < 5VA
Current 250 mA MAX @ 115 VAC
100 mA MAX @ 230 VAC
Power factor 0,60 @ 115 VAC
0,45 @ 230 VAC
Isolation 3 kV 1 MINUTE
4 kV 3 SECONDS
Un jack coaxial femelle SMA est disponible pour les appareils équipés d'un module PLMN. Ci‐dessous les exigences
d'antenne pour les versions GSM et LTE.
GSM
INPUT POWER 4 BAND GSM/GPRS
Antenna gain > 10 W
IMPEDANCE 50 Ω
GAIN ≥ 1 dBi
VSWR ≤ 2 : 1
FREQUENCY 824 ÷ 960 MHz
1710 ÷ 1990 MHz
L'ANTENNE N'EST PAS INCLUSE AVEC LE PRODUIT. ELLE EST A CHOISIR EN OPTION.
UN DISJONCTEUR AUTOMATIQUE À 2
PÔLES OU UNE PROTECTION
ÉQUIVALENTE CAPABLE DE
DÉBRANCHER LE CIRCUIT EN CAS DE
COURT‐CIRCUIT OU DE SUR‐COURANT
DOIT ÊTRE FOURNI
LTE
2 BAND GSM/EDGE + 3G + LTE
> 10 W
50 Ω
≥ 1 dBi
≤ 2 : 1
698 ÷ 960 MHz
1710 ÷ 2170 MHz
2500 ÷ 2700 MHz
Entrées contact sec
Il est possible de connecter jusqu'à 6 contacts SPST aux terminaux 07 ‐ 12. L'état est signalé à l'aide des voyants [F].
L'alimentation interne est disponible à la borne 06.
Réglage du temps anti‐rebond pour chaque entrée dans la plage 1 seconde à 18 heures.
Input voltage 3 ... 9 VDC
Input current 2mA @ 3,3V
Output voltage 3,3VDC sur la borne 06
Entrées Comptage Impulsion et Temps
Les entrées peuvent également fonctionner comme un compteur d'impulsions ou de temps.
Des contacts SPST, des lames magnétiques, des capteurs à effet Hall ou des commutateurs électroniques peuvent être
utilisés.
Pulse width > 20 ms
Frequency < 25 Hz
Lorsque les entrées sont alimentées par une source externe, le négatif est connecté à la borne 01; la
tension doit être maintenue dans les limites de 9 V CC. Les alimentations externes des entrées doivent
répondre aux exigences des circuits SELV conformément à la norme EN / IEC 62368.
Lecteur wiegand
Un lecteur wiegand peut être connecté aux entrées numériques I1 et I2, les voyants sont allumés lorsque la ligne de
données est connectée. Négatif (GND) vers la borne 01.
Jusqu'à quatre contacts de relais SPST sont disponibles pour la commande de processus ou d'appareils aux bornes 17 à
20. L'état est signalé par la DEL [D]. Retour commun à la borne 16.
Rated current 3 A
cosφ = 1
Rated voltage 250 V AC
Breaking voltage 277 V
AC
Insulation to IEC60664
Voltage rating 277 V
category as basic insulation III
category as reinforced insulation II
Surge voltage coil contacts
Dielectric strength
open contact 750V
RMS
Pour éviter d'endommager les contacts du relais, une protection externe doit être fournie (fusible ou
similaire), en fonction du pouvoir de coupure du relais.
lignes
L'interface de communication est réalisée sous la forme d'une prise modulaire RJ45 à 8 pôles. Type de circuit SELV,
longueur maximale 15 m, blindage non requis.
L'alimentation auxiliaire doit répondre aux exigences des circuits SELV conformément à la norme EN / IEC62368, la
longueur de connexion maximale autorisée entre l'appareil et la source d'alimentation est de 3 m.
Voltage 5 V
DC
Current 50 ... 300 mA
800 mA
MAX
TOUTES LES ENTREES ET LES SORTIES ACTIVES, CHARGEMENT DE LA BATTERIE, TRANSFERT DE DATA LTE
/ 1 A
cosφ = 0,6
Max breaking capacity 750 VA
5000V
RMS
coil‐contacts 3000V
RMS
EIA‐RS‐232 (DCE)
115200 bit/s
8 DATA NO PARITY 1 STOP
MobiLink RS232 cable 2505.00.01
MobiLink USB cable 2505.00.03
PROVIDES POWER SUPPLY
MobiLink CABLES ARE NOT INCLUDED
Cet appareil peut recevoir l'alimentation d'un adaptateur USB,
d'adaptateur mural ou de véhicule via un câble USB Mobi.Link.
TYPICAL
