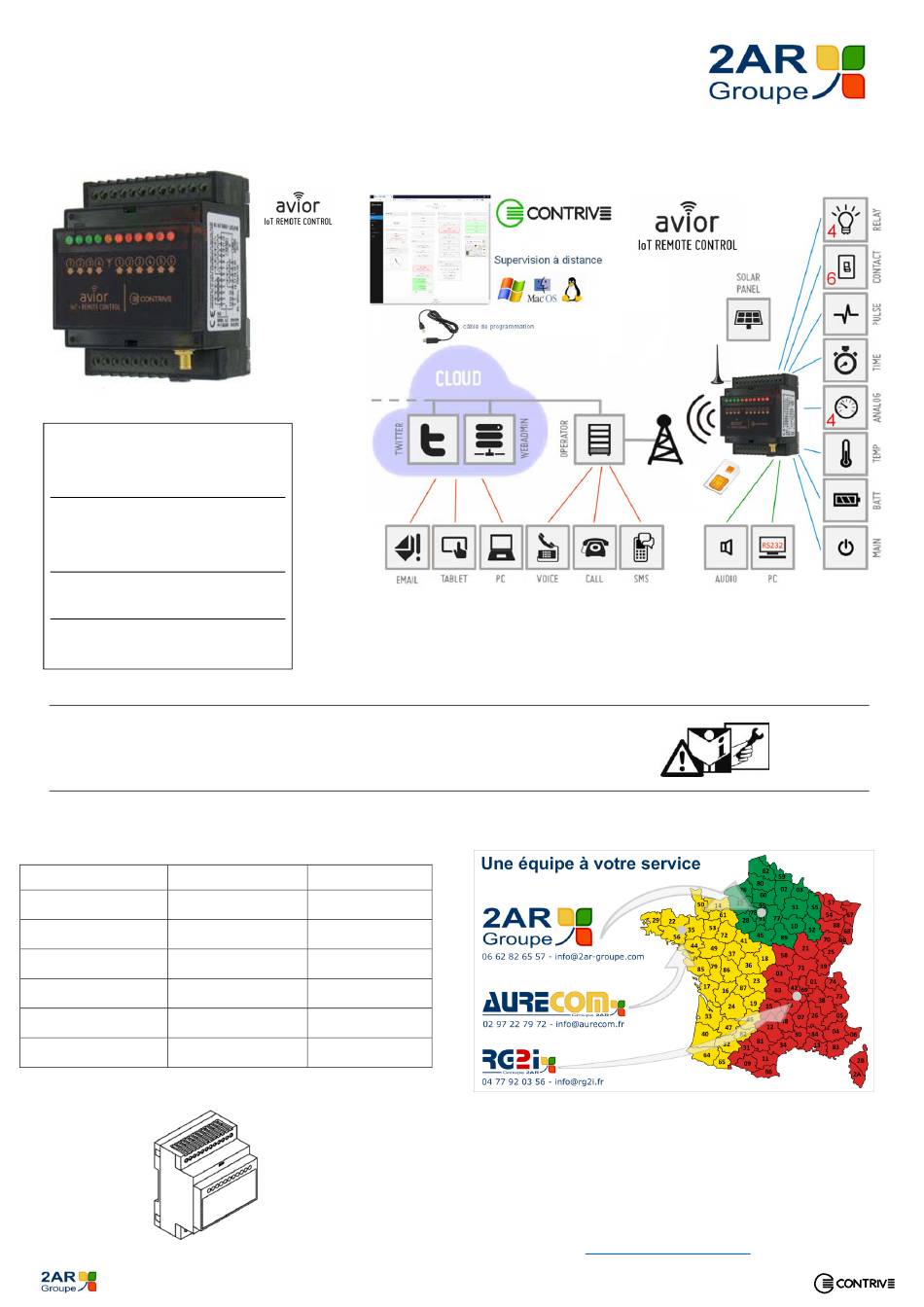

AVIOR
‐
Télécommandes & Alarmes

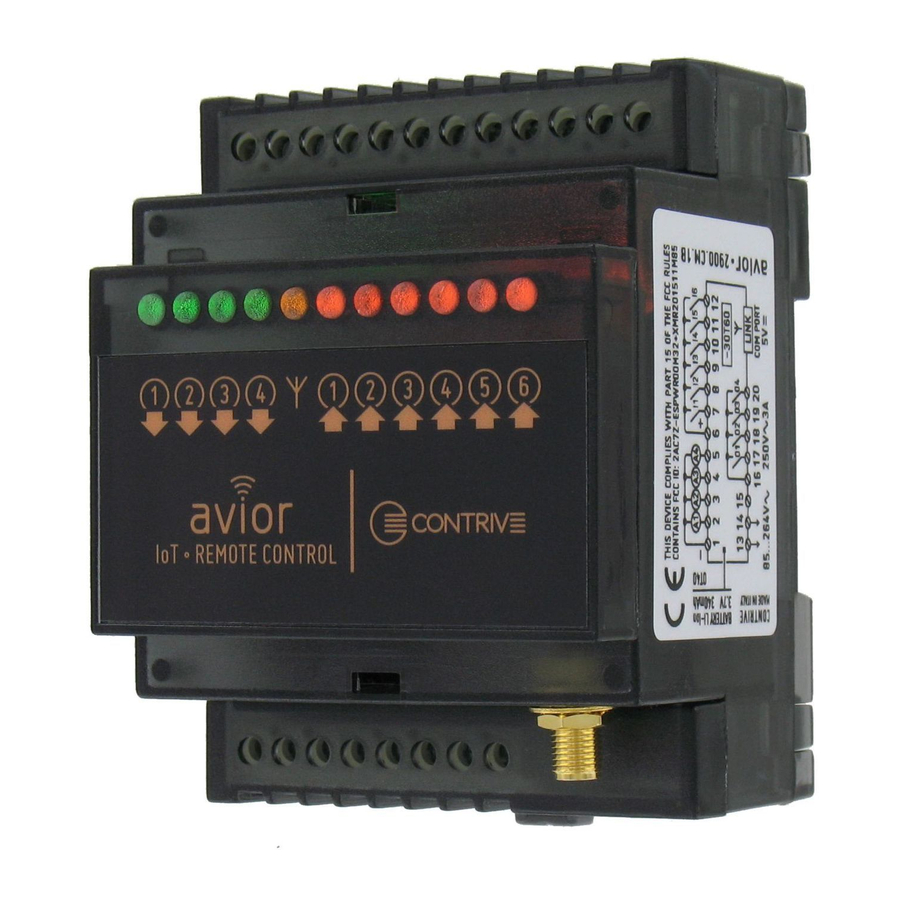

AVIOR
Module IoT
‐
Télécommandes & Alarmes
GPRS ou 4G/LTE, WiFi, Bluetooth, Infrarouge
6 entrées Tout ou Rien
4 entrées Analogiques, 4/20 mA, 0/10 V, NTC
4 sorties relais
Batterie de sauvegarde intégrée
Port série RS232c
Service Cloud Gratuit inclus
Serveur Web embarqué sur carte SD 32Go
Communication en ModbusTCP
Jusqu'à 500 Règles peuvent être déclenchées
avec chacune 5 conditions 5 actions possibles.
Jusqu'à 1000 utilisateurs prédéfinis
Références des produits
Modem
Alimentation 12‐24 Vcc
Wifi
2G (GPRS)
4G (2G/3G/4G)
Accessoires
Cordon de programmation
AVIOR‐LINK USB
Antenne magnétique
AVIOR‐ANT‐M
Tous nos produits standards sont livrés avec une batterie interne et une carte SD
Module IoT
MANUEL UTILISATEUR
Alimentation 230vac
AVIOR‐CL‐0B
AVIOR‐CM‐0B
AVIOR‐CL‐1B
AVIOR‐CM‐1B
AVIOR‐CL‐4B
AVIOR‐CM‐4B
ASSISTANCE TECHNIQUE ET COMMERCIALE
ATTENTION :
Pour utiliser correctement l'AVIOR il est impératif de bien respecter les points suivants :
‐
L'AVIOR doit impérativement être alimenté par une source externe (et pas seulement
par le port USB)
‐
Le code PIN de la carte SD doit impérativement être désactivé.
Un menu du logiciel AVIOR.Suite/Terminal est spécialement dédié à cet effet
Rendez vous ici : http://contrive.fr/support
Publicité
Table des Matières
Manuels Connexes pour Contrive AVIOR
Sommaire des Matières pour Contrive AVIOR
- Page 1 AVIOR ‐ Module IoT Télécommandes & Alarmes AVIOR Module IoT ‐ Télécommandes & Alarmes GPRS ou 4G/LTE, WiFi, Bluetooth, Infrarouge 6 entrées Tout ou Rien 4 entrées Analogiques, 4/20 mA, 0/10 V, NTC 4 sorties relais Batterie de sauvegarde intégrée Port série RS232c Service Cloud Gratuit inclus Serveur Web embarqué sur carte SD 32Go Communication en ModbusTCP Jusqu’à 500 Règles peuvent être déclenchées ...
-
Page 2: Informations De Securite
toute taille. Afin d'éviter tout danger pour la vie ou les biens, il incombe au concepteur du système d'incorporer un mécanisme de protection approprié au risque encouru. Toutes les unités sont testées fonctionnellement à 100%. Les spécifications sont basées sur la caractérisation des unités d'échantillonnage testées plutôt que sur les tests de température et de tension de chaque unité. Contrive décline toute responsabilité pour les dommages causés à l'installation, à d'autres biens ou à des personnes résultant d'une installation, d'une utilisation ou d'une maintenance qui n'auraient pas été effectués conformément à ce manuel d'instructions, qui doit toujours accompagner l'installation. ENTRETIEN ET MAINTENANCE Votre Avior est le produit d’une ingénierie, d’une conception et d’un savoir‐faire avancés et doit être manipulé avec soin. La suggestion ci‐dessous vous aidera à apprécier ce produit pendant de nombreuses années. • N'exposez pas l'appareil à un environnement extrême où la température ou l'humidité sont hors de la plage de ... -
Page 3: Caractéristiques Techniques
125ms ON / 125ms OFF QUICK BLINK Communication in progress Voice call in progress PLMN 2G Pour accéder au réseau mobile GSM, l'appareil doit être équipé d'un PLMN 2G Description du produit AVIOR carte, disponible avec simple ou double carte SIM. SIM card SIM and USIM 3V / 1.8V B5 GSM850 / B8 EGSM900 / B3 DCS1800 / Avior est une unité industrielle sans fil sur rail DIN pour la supervision et le contrôle des entrées et des sorties à distance GSM Bands B2 PCS1900 via une connectivité WiFi et cellulaire. AUTOMATIC SELECTION GSM850/EGSM900 Class 4 (2W) Avior collecte des données de l'environnement et effectue des actions. Output power ... - Page 4 Jusqu'à 4 signaux analogiques peuvent être connectés aux bornes 02 à 06 par rapport à la borne négative 01. Le mode Entrées contact sec d'entrée et la plage peuvent être sélectionnés par logiciel pour chaque entrée. Il est possible de connecter jusqu'à 6 contacts SPST aux terminaux 07 ‐ 12. L'état est signalé à l'aide des voyants [F]. La source de tension est ici connectée à l'entrée analogique A2 (borne 03) par rapport à la borne négative (01). L’alimentation interne est disponible à la borne 06. Réglage du temps anti‐rebond pour chaque entrée dans la plage 1 seconde à 18 heures. Plage d'entrée 0 ... 10 V Entrée max 14 V Input voltage 3 ... 9 VDC Résolution 0,014 V Input current 2mA @ 3,3V Précision ± 2% Output voltage 3,3VDC sur la borne 06 Impédance 25 kΩ Entrées Comptage Impulsion et Temps La sonde de température NTC est connectée à l'entrée analogique A4 (borne Les entrées peuvent également fonctionner comme un compteur d'impulsions ou de temps. 05) et alimentée par une alimentation interne de 3,3 V (borne 06). Des contacts SPST, des lames magnétiques, des capteurs à effet Hall ou des commutateurs électroniques peuvent être ...
- Page 5 Une carte microSD ™ jusqu’à 32 Go (non fournie) peut être installée ou retirée lorsque l’appareil fonctionne. Insérez la carte microSD dans son logement en veillant à ce que les contacts métalliques soient tournés vers le haut. Faites glisser la microSD vers le haut pour la retirer de la fente pour carte. AVEC OPTION PLMN SEULEMENT (2G ou 4G) GARANTIES OBTENIR DES GARANTIES DEUX ANS À PARTIR DE LA DATE DE FABRICATION DE SON PRODUIT POUR LE REMPLACER OU, À SON OPTION, POUR RÉPARER TOUT PRODUIT OU PIÈCE DE CEUX‐CI QUI EST DÉFECTUEUX EN MATÉRIAU OU DE TRAVAIL OU QU'IL NE FAUT PAS CONFORMER À LA DESCRIPTION DES PRODUITS . CONTRIVE NE DONNE AUCUNE GARANTIE DE QUALITÉ MARCHANDE OU TOUTE AUTRE GARANTIE, EXPLICITE OU IMPLICITE. EN AUCUN CAS, NE SERA TENU RESPONSABLE DES DOMMAGES ACCESSOIRES OU PARTICULIERS DE TOUTE NATURE QUI POURRAIENT SURVENIR EN RAPPORT AVEC DE TELS PRODUITS. LA GARANTIE NE S'APPLIQUE PAS EN CAS D'UTILISATION INCORRECTE © COPYRIGHT 2018 CONTRIVE SRL ITALIE. CERTAINS DROITS RÉSERVÉS. LES INFORMATIONS CONTENUES DANS CE DOCUMENT PEUVENT CHANGER SANS PRÉAVIS. LES NOMS DE PRODUIT, LES ...
-
Page 6: Programmation
PROGRAMMATION Le logiciel AVIOR.SUITE Pour une première utilisation, l’AVIOR est configurable de 2 manières différentes : Soit en local à l’aide d’un adaptateur USB/RJ45 (port série) avec l’aide du logiciel sous Windows AVIOR SUITE. En local toujours, avec ce même adaptateur USB, il est possible d’utiliser le petit logiciel AVIOR.NET qui permet juste de paramétrer l’AVIOR pour avoir accès à internet et ensuite pouvoir configurer les fonctionnalités souhaitées via le cloud https://avior.webadmin.mobi/ Soit sans fil en WiFi, à l’aide d’un navigateur internet et des pages web embarquées dans l’AVIOR sur la carte SD (en option). Voir chapitre plus bas : Configuration en local sans fil en WiFi Menu FICHIERS Par la suite, une fois qu’un accès internet est possible en 2G ou 4G ou en WiFi, alors il est possible d’accéder, de n’importe ou sur la planète, avec un simple navigateur, à l’ensemble du paramétrage et supervision du produit via le Ce menu permet soit d’ouvrir un fichier déjà sauvegardé localement sur votre PC, soit de partir d’une configuration vide cloud https://avior.webadmin.mobi/. pour l’AVIOR, de la modifier et de l’enregistrer sur votre PC. Configuration en local par le cordon série Pour cela il est nécessaire de se procurer au préalable le cordon USB/RJ45 en option. Après avoir insérer le cordon USB Menu Mode LOCAL dans votre PC un port com virtuel sera crée et permettra la configuration de l’AVIOR. https://www.contrive.mobi/Vault/Avior.Suite_1.0.2.0_WIN.zip Le logiciel AVIOR.SUITE est téléchargeable ici : Choisissez le port com nouvellement crée par l’adaptateur USB. Le mot de passe lors de la première utilisation est 0000. ... -
Page 7: Page De Configuration Principale
Les principaux paramètres que vous pourriez être amenés à modifier sont : le nom de l’appareil et le mot de passe éventuellement 001‐DEVICE Uniquement si vous devez connecter votre AVIOR à internet par le WiFi, sinon 002‐WIFI ne pas toucher. Le WiFi doit être actif si vous souhaiter pouvoir configurer votre AVIOR en local en sans fil avec les pages web embarquées dans la carte SD en option. - Page 8 Liste des tous les paramétrages système de l’AVIOR CONFIGURATION RECIPIENTS Liste des REGLES pour lesquels l’AVIOR doit agir en cas d’événement sur les ACTIONS E/S, l’absence d’alimentation ou la réception d’un SMS par exemple. Liste d’actions programmées pour agir en fonction de l’horloge temps réel.
-
Page 9: Trucs & Astuces
SUPERVISION & ACCES A DISTANCE Après un premier paramétrage en mode local obligatoire et si l’on a bien configuré l’accès à internet à l’aide soit du WiFi soit du modem GPRS ou 4G, il sera alors possible d’accéder à portail web dans le cloud, hébergé par le constructeur CONTRIVE. Ce service est gratuit. L’accès au portail web est à l’adresse : https://avior.webadmin.mobi/ Le Web‐ID qui est demandé est un identifiant unique généré automatiquement par l’appareil lors de sa configuration. Cette donnée est visible généralement en haut de la page de l’outil de configuration. Par défaut le mot de passe est 0000. Voici un exemple de ce que vous devriez obtenir Il est également possible à partir des menus présents sur la gauche de l’écran, d’accéder à l’ensemble des paramètres de configuration. TRUCS & ASTUCES Vous trouverez ci‐dessous quelques trucs & astuces pour résoudre certaines problématiques. Mise à jour du Firmware de l’AVIOR La mise à jour du firmware de l’AVIOR peut s’effectuer de deux manières distinctes : En direct par une connexion WiFi (si WiFi activé) Par transfert d’un fichier via la carte SD Exemple pour télécharger et flasher le nouveau firmware il suffit de taper dans la console, par exemple : AT#OTA=2.06 Pour cela il est impératif que le WiFi de l’AVIOR soit correctement paramétré pour lui permettre un accès à internet et au Cloud du constructeur pour aller chercher son nouveau Firmware. Sinon se procurer le fichier du dernier firmware disponible auprès du constructeur ou de votre interlocuteur local et le déposer sur une micro carte SD dans le dossier Exemples d’actions à prévoir au démarrage Pour s’assurer du bon fonctionnement optimal de l’appareil il est indispensable de s’assurer que certaines fonctionnalités soient bien automatiquement lancées au démarrage de l’appareil. L’événement déclenchant au démarrage peut être par exemple la présence de l’alimentation principale. Forcer la charge de la batterie ou mettre à l’heure l’AVIOR font partie des indispensables. Forcer la mise à l’heure de l’AVIOR : AT#TIME ... -
Page 10: Les Principales Commandes Console
FORCER MISE A JOUR DE LA GEOLOCALISATION Vous retrouverez ci‐dessous une liste des principales La liste complète des instructions et autres commandes qui permettent de contrôler l’équipement : Forcer la mise à jour de la position géographique, extraite des informations actuelles fournies par le réseau. paramètres de configuration est disponible à Command AT#GEO l’adresse : https://www.contrive.mobi/avior/en/ METTRE A JOUR LE FIRMWARE Response OK COMMAND ACCEPTED ERROR COMMAND REJECTED Pour cela il est impératif que le WiFi de l’AVIOR soit correctement paramétré pour lui permettre un accès à internet et au Cloud du constructeur pour aller chercher son nouveau Firmware. Command AT#OTA=<code> FORCER LA CONNEXION AU SERVEUR CLOUD ... -
Page 11: Mapping Memoire - Registres Internes
MAPPING MEMOIRE – REGISTRES INTERNES N11 RW Public Land Mobile Network Operator N12 UR Received Signal Strength Indicator La configuration et l'état de chaque ressource de périphérique sont stockés dans le fichier de carte (D: SYSTEM / N13 UR SIM card in use device.map). Certains paramètres peuvent ne pas être disponibles, en fonction de la configuration de l'appareil. N14 UR PLMN module ‐ IMEI number Tous les paramètres peuvent être lus (type R dans le tableau ci‐dessous), la plupart d'entre eux peuvent être écrits (type N15 UR PLMN module ‐ Firmware version W dans le tableau ci‐dessous), certains sont actualisés périodiquement par périphérique (type U dans le tableau ci‐ N16 ... - Page 12 I81 RW Name 4...15 ALPHANUMERIC CHAR A42 URW Average measured value I82 UR Input status 0 = OFF / 1 = ON A43 URW Lowest value during last period I83 UW Running time counter 0 ... 999999 MIN A44 Highest value during last period I84 RW Activation time 0 = IMMEDIATE / 1 ... 65535 SEC A45 RW Measurement period 1 ... 1440 MIN I85 RW Color OPTIONAL ‐ USED BY WEB PANEL A46 RW Measurement unit UP TO 5 ALPHANUMERIC CHAR A47 RW Value returned for FULL SCALE reading PULSE COUNTER INPUT 1 ...
- Page 13 MAPPING MEMOIRE – REGISTRES en Modbus TCP Une partie des données ci‐dessus sont accessibles via le protocole ModbusTCP via le WiFi. PHYSICAL DISCRETE INPUTS: Read Function Code # Coils (dec) Modbus ADR hex Digital Inputs AVIOR Tag Long 0000 0x 00 0001 0x 01 0002 0x 02 0003 0x 03 1 Bit 0004 0x 04 0005 0x 05...
- Page 14 EXEMPLES D’APPLICATIONS Supervision centralisée de plusieurs petits sites Vous trouverez ci‐dessous quelques exemples d’applications qu’il est possible de réaliser avec l’AVIOR. Envoi d’Alarmes sur contact de défaut Voici un exemple de ce qui pourrait être réalisé pour regrouper sur un concentrateur les données provenant de plusieurs petites installations, chacune équipée d’un AVIOR. Le concentrateur eWON FLEXY (par exemple) peut recevoir ou collecter automatiquement les données, disposer d’une base unique qui va historiser et surtout permettre de visualiser à distance sur une seule page de supervision, l’ensemble des données, sur tablette ou smartphone. Il serait également possible de passer des télécommandes par ce moyen. C’est très certainement l’utilisation la plus courante de l’AVIOR. Il suffit d’insérer une carte SIM d’un opérateur de téléphonie mobile (pour les SMS c’est obligatoire), de paramétrer l’AVIOR pour que sur déclenchement d’un contact électrique il envoie une alarme par SMS, email ou un message vocal. Contrôle d’accès et lecteurs Wiegand Bien sur les alarmes peuvent provenir d’un dépassement de seuil d’une entrée analogique ou de la disparition de l’alimentation secteur, mais aussi de très nombreuses autres possibilités. Recopie à distance d’un contact Vous souhaitez contrôler l’accès à un local à l’aide d’un clavier à code ou d’un lecteur de cartes magnétiques ou de badges RFID, alors rien de plus simple avec AVIOR. Vous pouvez contrôler à distance la liste des personnes autorisées et être avertis en temps réel de la présence de quelqu’un dnas vos locaux. C’est utilisation très simple à réaliser. Cette application nécessite 2 x AVIOR (et 2 cartes SIM). Lorsqu’un contact est fermé (ou ouvert) sur l’AVIOR n°1 alors il émet un SMS de commande à l’AVIOR n°2 qui va automatiquement fermer une de ses sorties. C’est typiquement le type d’application que l’on rencontre Echange de données entre modules AVIOR pour commander à distance la pompe d’un chateau d’eau par exemple. ...
-
Page 15: Administration À Distance
Administration à distance Un service d’accès à distance est offert gracieusement avec l’achat du produit AVIOR. Cela permet d’accéder à une visualisation de l’états de chacunes des entrées/sorties, état de l’alimentation, pilotage des sorties, mais aussi au paramétrage intégral de votre appareil. Un journal d’historiques permet également de contrôler tous les derniers événements qui se sont produits. Carte SD et Serveur Wifi embarqué Une carte SD peut être insérée dans l’AVIOR principalement à deux fins/: ‐Stocker localement des données d’historiques ‐héberger un serveur web pour la configuration de l’AVIOR En sortie d’usine l’AVIOR est configuré pour être point d’accès Wifi et en se connectant à ce réseau et en tappant l’adresse ip 192.168.1.1, alors on accède à la configuration de l’apapreil à l’aide de pages web dans un navigateur internet. Accès Bluetooth et échange avec une appli Il est possible de faire communiquer l’AVIOR en Bluetooth, pour par exemple faire échanger des données entre 2 AVIOR ou alors avec une application embarquée sur smartphone avec un jeton Eddystone. Pour plus d’informations, merci de consulter cette page: https://www.contrive.mobi/avior/en/Bluetooth1.html ...
