Manuel d'instructions

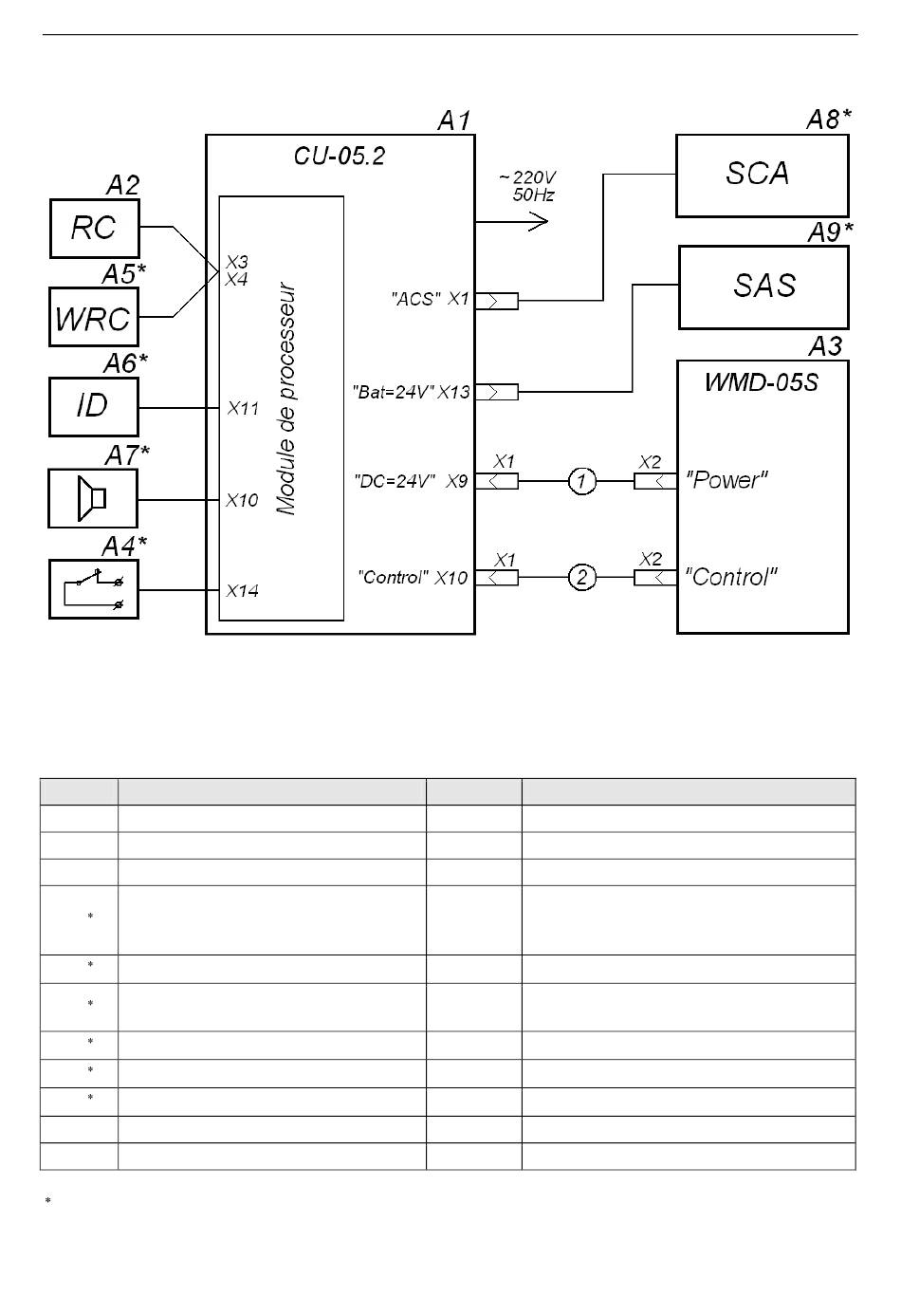

Annexe B. Schéma de connexions du portillon pivotant
Dessin8: Schéma de connexions du portillon pivotant
Tableau 4: Éléments du schéma de connexions du portillon pivotant
Nom
А1
Bloc de commande
А2
Pupitre de commandes
А3
Bâti du portillon pivotant
А4
Dispositif de déblocage d'urgence
А5
Dispositif de radiocommande
Capteur de contrôle de la zone du
А6
passage
А7
Sirène
Contrôleur SCA
А8
Source d'alimentation extérieure
А9
Câble d'alimentation
1
2
Câble de commande
Ne fait pas partie du kit de livraison standard.
24
Désignation
Quantité
1
1
1
Lors de la livraison, la barrette est
installée sur les contacts du
1
connecteur.
1
1
1
1
1
24VDC
1
1
Remarque
