5.3.2 Contrôle du portillon pivotant à partir d'une radiocommande
La commande du portillon pivotant à partir d'une radiocommande est équivalente à celle
d'un PC. Le manuel d'instructions pour l'utilisation de la radiocommande MSRF-04 entre
dans le kit standard de livraison. Le schéma de connexions de la radiocommande est
présenté sur le dessin
5.3.3 Contrôle du portillon pivotant à partir d'un système contrôle
d'accès
Le système du contrôle d'accès doit être raccordé au connecteur «ACS» du bloc de
commande (dessin 3). Les contacts du connecteur «ACS» sont présentés sur le dessin 4.
Le connecteur SCA est inclus dans le kit de pièces détachées.
Il existe deux modes de commande de portillon pivotant:
Mode pulsionnel. Le mode de passage par le portillon pivotant dépend du signal
de bas niveau ou de la fermeture des contacts «RIGHT», «STOP», «LEFT» avec le
contact «GND» (COMMUN) du connecteur «ACS». La durée minimale d'un signal
d'entrée pendant laquelle il est possible de changer le mode de fonctionnement du
portillon pivotant doit être 100 msecondes.
Mode potentiel. Le mode de passage par le portillon pivotant dépend du signal de
bas niveau ou de la fermeture des contacts «RIGHT»et «LEFT» avec le contact
«GND» (COMMUN). Pour annuler le mode de passage choisi, il faut annuler le
signal de bas niveau ou ouvrir les contacts «RIGHT» , «LEFT» et
(COMMUN) du connecteur «ACS». Le contact «STOP» du connecteur «ACS» n'est
pas utilisé.
Le mode de commande dépend de la présence d'une barrette sur le connecteur X5 sur la
carte du module de processeur (dessin 7, Annexe A). Dans le kit standard de livraison le
portillon pivotant fonctionne dans le mode de commande pulsionnel.
Portillon pivotant automatique à l'entraînement électrique WMD-05S
de l'Annexe A.
7

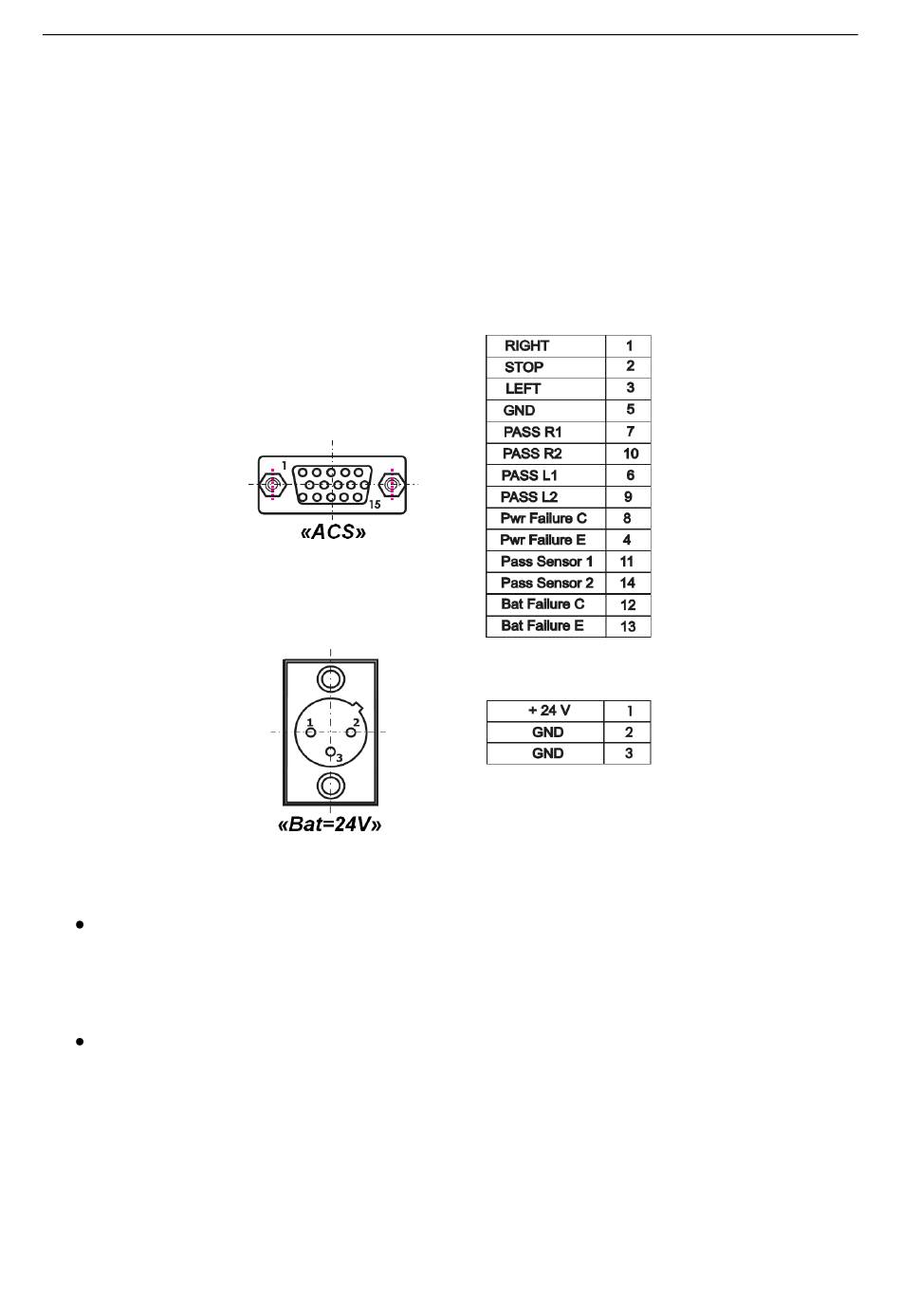

Dessin 4: Сonnecteurs du bloc de commande
«GND»
11
