Les étages de sortie pour Light A et Light B sont des contacts alternants de relais
(Dessin 10) ayant les caractéristiques des signaux suivantes:
Tension maximum commutée du courant continu ............................................. 30 V
Tension maximum commutée du courant alternatif ........................................... 42 V
Courant continu/alternatif maximum commuté .................................................... 3 A
Résistance de contact fermé .................................................................. ≤ 0,15 Ohm

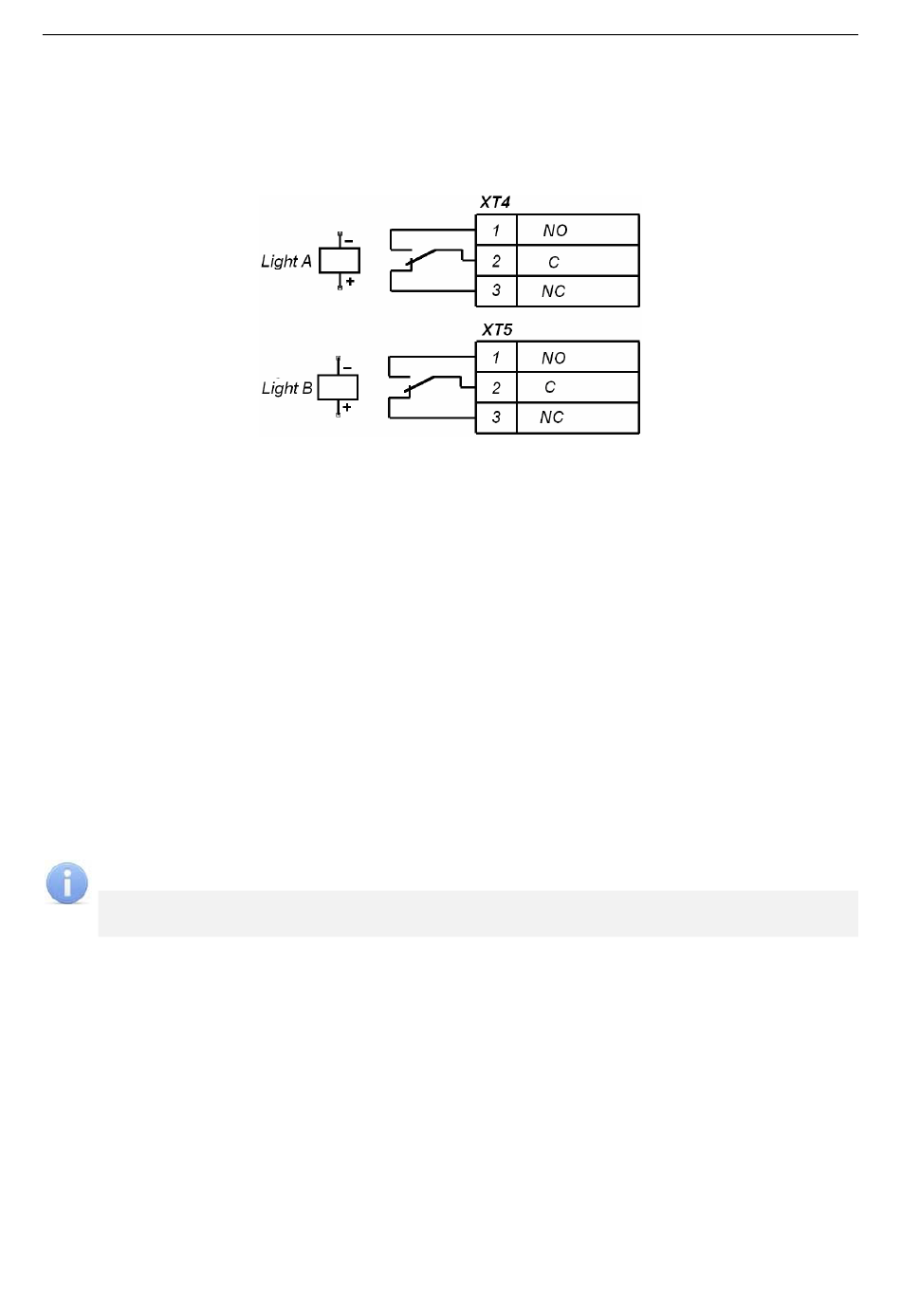

Dessin 10. Étages de sortie pour Light A et Light B
5.5 Défauts de fonctionnement du tourniquet, réaction de
l'utilisateur
Lors du fonctionnement, le tourniquet signale les anomalies suivantes : passage non
autorisé et retour tardif des bras dans la position initiale de fermeture. La rotation des bras
fait activer le capteur optique du mécanisme de rotation. La rotation des bras à 8° de la
position initiale fermée fait activer le capteur optique.
Un passage non autorisé est une rotation des bras sans envoyer une commande de
débloquer le mécanisme de rotation.
Un retour tardif des bras dans la position initiale de fermeture est une situation où la
zone de passage par le tourniquet reste ouverte plus de 30 secondes.
Dans chaque cas, le relais Ready devient actif (la bobine de relais est hors tension), les
contacts des sorties Ready et Common s'ouvrent (Chapitre 5.4.1). Le retour des bras dans
la position de fermeture normalise le relais READY (la bobine de relais est sous tension)
et les contacts de sorties Ready et Common se ferment.
Remarque :
En cas de la défaillance du capteur optique de rotation des bras, le relais Ready
reste actif jusqu'à ce que le défaut soit réparé.
