7. Retirer le poteau latéral (7) et le couvercle latéral avec le module d'indication (9).
Pour cela, il faut :
dévisser deux vis (2, dessin 15).
mettre le poteau latéral de côté, déconnecter le câble qui fait relier les modules
d'indication du sens de passage (8, dessin 12) du module d'indication MI2 qui
se trouve sous le capot.
retirez le poteau latéral et le mettre sur une surface plate et stable.
8. Retirer le poteau latéral (6) et le couvercle latéral avec le module d'indication (8).
Pour cela, il faut :
dévisser deux vis (1, dessin 15).
mettre le poteau latéral de côté, déconnecter du module d'indication MI2 (se
trouve sous le capot) les câbles suivants : un câble (8, dessin 12), qui fait relier
les modules d'indication du sens de passage et un câble d'indication (7,
dessin 12) qui conduit à la carte logique de commande.
retirez le poteau latéral et le mettre sur une surface plate et stable.
9. Installer le caisson du tourniquet sur les chevilles des goujons d'ancrage et fixer-le
avec les boulons M10 par les trous dans le socle.
10. Relier le câble de la source d'alimentation (13) au bloc de connecteurs XS1
(dessin 13).
11. Relier le câble PC (12) au bloc de connecteurs XS1.

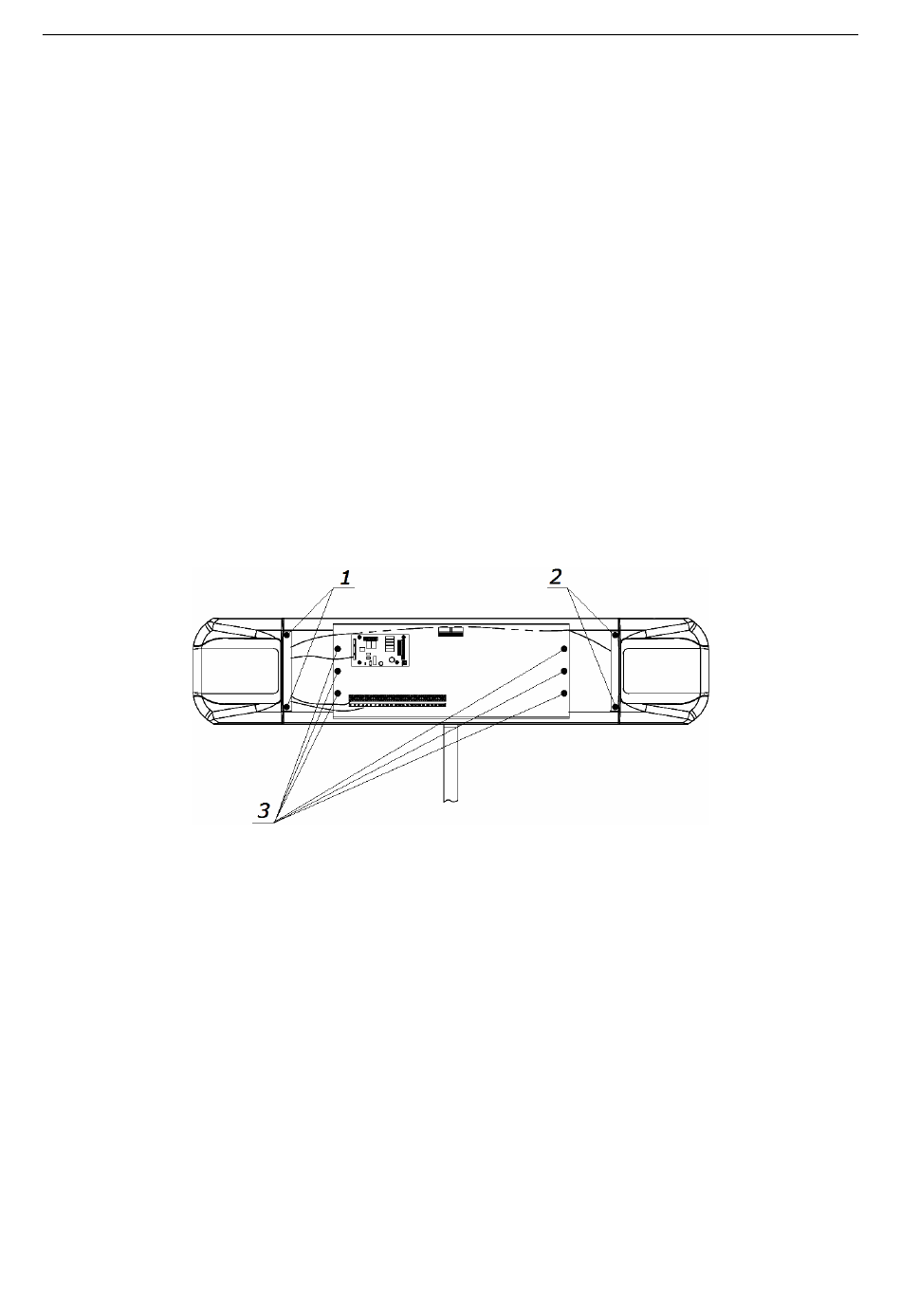

Dessin 15. Positions des vis d'assemblage
12. S'il le faut, connecter les câbles des autres dispositifs aux connecteurs
correspondants de la carte logique de commande.
13. S'il le faut, installer la carte logique du contrôleur extérieur SCA sur le support (10,
dessin 12) à l'intérieur du caisson du tourniquet. Pour cela, utiliser les supports
adhésifs pour les serre-fils du kit de livraison.
14. S'il le faut, installer les lecteurs de cartes d'accès sur les supports prévus dans les
extrémités du caisson (9, dessin 12). Pour faciliter leur installation, retirer le support
en dévissant (à l'aide de la clé S5,5) deux écrous M3 qui se trouvent sous le
support. Pour connecter les lecteurs de cartes d'accès, utiliser les contacts libres
(15-24) du bloc de connecteurs XS1.
Tourniquet tripode électromécanique à socle TTD-08A
27
